Двоканальний мікропроцесорний позиційний регулятор

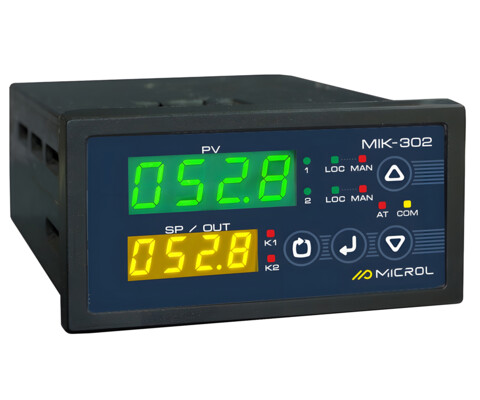

МІК-302-К4 Двоканальний мікропроцесорний позиційний регулятор

Код замовлення:

МІК-302-К4
AA
Тип першого вхідного сигналу:
ВВ
Тип другого вхідного сигналу:
С1
Код першого вихідного керуючого сигналу:
С2
Код другого вихідного керуючого сигналу:
R
Наявність інтерфейсу RS-485:
U
Напруга живлення:

Кількість:

Доступний для замовлення

Двоканальний мікропроцесорний регулятор МІК-302 призначений для автоматичного регулювання та контролю технологічних параметрів у промислових процесах. Забезпечує ручне та автоматичне регулювання технологічних параметрів: температури, тиску, рівня, вологості, витрати та інших фізичних величин у різних галузях промисловості.

⚙️ Функціональні можливості:

📊 Вимірювання та індикація:

  • два універсальних входи, для вимірювання температури або інших фізичних величин (тиску, вологості, витрати, рівня тощо).
  • зміна на іниший тип давача не потребує калібрування;
  • окремий вхід компенсації сигналів термопар;
  • індикація поточних значень та стану процесу регулювання;
  • масштабування шкали вхідного сигналу;
  • цифрова фільтрація та корекція вхідного сигналу;
  • математичні функції.

📈 Режими регулювання:

  • забезпечує підтримання стабільного значення параметра за заданими уставками;
  • реалізує:
    • Двопозиційне регулювання (ON/OFF) - два незалежні регулятори;
    • Трипозиційне керування - один регулятор;
    • П - регулювання - два незалежні регулятори. ​
  • керування в ручному режимі, з передньої панелі приладу;
  • формування сигналів керування для виконавчих механізмів (наприклад, електроклапанів, твердотілих реле, частотників).

🚨 Сигналізація:

  • функція сигналізації про вихід вимірювального параметра за встановлені межі, з спрацюванням дискретних виходів;
  • лінійне перетворення вхідного сигналу у вихідний аналоговий сигнал уніфікованого типу.

🔄 Додаткові можливості:

  • інтерфейси: RS-485, USB;
  • протоколи: Modbus RTU.
Вхідні сигнали:
  • к-сть: 2
  • уніфіковані сигнали
  • напруга
  • термоперетворювачі опору
  • термопари
Аналогові виходи (опція):
  • к-сть: 2
  • уніфіковані сигнали
Дискретні вихода (опція):
  • к-сть: до 2
  • транзистор ОК: до 40В, 100мА
  • перемикаючі реле: до 230В, 8А
  • оптосимістор: до 300 В, 0.7 А
  • SSR реле
Інтерфейси:
  • USB (конфігурування)
  • RS-485
  • протокол Modbus RTU
Живлення:
  • ~ 100 В до ~ 242 В, 4.0 ВA
  • = 18 В до 36 В, 200 мА
Монтаж:
  • щитовий
  • 48x96x135 мм
Продавець

від

6 780

з ПДВ

Оберіть модифікацію та заповніть код замовлення

МІК-302-К4

Загальна інформація:

Тип регулювання:

Двопозиційний (ON/OFF)
Трипозиційний
Аналоговий П - регулятор

Кількість незалежних регуляторів:

2

Додаткові функції:

Сигналізатор
Перетворювач
Математичні функції

Аналогові вхідні сигнали:

Кількість аналогових входів:

2

Тип входу:

уніфіковані: пасивний
термоопір: трьохпровідне підключення

Типи вхідних давачів та сигналів:

0-5 мА , 0-20 мА , 4-20 мА , -5-5 мА , -20-20 мА
0-10 В , 0-100 мВ , -10-10 В , -100-100 мВ
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
ТХА (K), ТХК (L), ТНН (N), ТЖК (J), ТПП 10 (S), ТПП (R), ТПР (B), ТМКн (T), ТХКн (E), ТВР -1(A-1), ТВР -2(A-2), ТВР -3(A-3), ВР20(А), ВР22(С)
0-150 Ом , 0-300 Ом , 0-1200 Ом , 0-2500 Ом

Межа основної зведеної похибки вимірювання:

≤ 0.2
≤ 0.4 % (при переході на інший тип давача, без калібрування)

Час опитування входу:

до 0.1

Гальванічна ізоляція:

• Вхід ізольований від інших кіл.

Перехід на інший тип давача:

Перехід на інший тип давача, можливий користувачем. Без необхідності калібрування.

Дискретні вхідні сигнали:

Кількість дискретних входів:

2

Рівні сигналів спрацювання:

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО 18-30 В

Споживання входу:

≤ 10 мА

Аналогові вихідні сигнали:

Кількість виходів:

2 (опція)

Тип виходу:

активний

Діапазони можливих вихідних сигналів:

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

Межа основної зведеної похибки формування вихідного сигналу:

≤ 0.2 %

Дискретні вихідні сигнали:

Кількість дискретних виходів:

до 2

Типи дискретних виходів:

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А (до 2)
• Оптосимістор: до 300 В, 0.7 А
• SSR relay: 0...6 В, 20 мА

Інтерфейси:

Інтерфейс обміну даними:

RS-485
USB

Протокол обміну даних:

Modbus RTU

Індикація:

Тип індикації:

Семисегментна, цифрова

Точність індикації:

Чотири розряди

Електричні дані:

Напруга живлення:

Змінного струму: 230 В
Постійного струму: 24 В

Споживана потужність:

Змінного струму: не більше 4.0 ВА
Постійного струму: не більше 200 мА

Наявність вбудованого джерела живлення входів:

Не комплектується

Енергонезалежна пам'ять:

Так, EEPROM

Гальванічна розв'язка:

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В

Корпус:

Тип монтажу:

Щитовий

Розмір корпусу (ВхШхГ):

48х96х135 мм

Маса, не більше:

не більше 0,3 кг

Ступінь захисту:

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С
