Головна Програмовані логічні контролери Модулі розширення:

- Модуль розширення

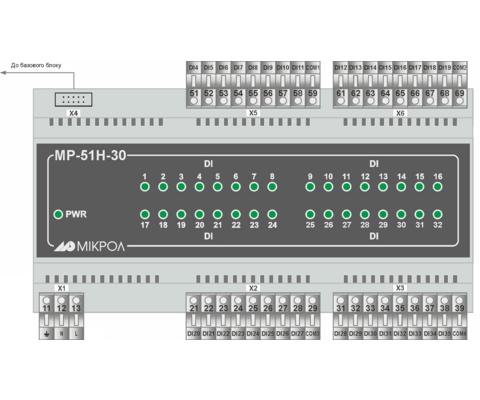

МР-51Н-30 - Модуль розширення

Оберіть модифікацію:

Код замовлення:

МР-51Н-30
U
Напруга живлення:

Кількість:

Доступний для замовлення

🎯 Призначення:

Модуль МР-51Н-30 призначений для розширення кількості дискретних входів та одного аналогового виходу в контролерах і вимірювальних пристроях серії «МІКРОЛ». Він інтегрується з основним контролером через внутрішню шину, збільшуючи функціональність системи автоматизації.

🔗 Сумісні пристрої:

  • 🖥 МІК-51Н
  • 🖥 МІК-52Н
  • 📊 ІТМ-16Н

🔧 Технічні характеристики:

  • 🔲 16 дискретних входів
    • ✔️ Повністю гальванічно ізольовані
    • ✔️ Захист від завад
    • ✔️ Для датчиків, кнопок, перемикачів, контактів реле
  • 🔗 Інтеграція з базовим контролером
    • ➕ Після підключення до МІК-51Н/52Н: 35 дискретних входів (3 базових + 32 з модуля)
    • ⚙️ Автоматичне визначення модуля
  • 🛡 Гальванічна розв’язка
    • ✔️ Ізоляція входів та живлення
    • ✔️ Підвищена безпека й надійність

💡 Функціональні можливості:

  • 📊 Збір дискретних сигналів (датчики стану, аварійні контакти, кнопки)
  • ⚙️ Формування аналогових сигналів керування (частотники, регулятори, приводи)
  • 🛡 Гальванічна ізоляція для роботи у зашумлених середовищах
  • 🔄 Масштабованість системи без зміни базового контролера
  • 🌐 Сумісність із системами АСУ ТП та SCADA
Сумісні прилади:
  • МІК-51Н
  • МІК-52Н
  • ІТМ-16Н
Живлення:
  • ~ 230 (+22 –33)В, (50 ± 1) Гц
  • = 24±4 В
Входа/вихода:
  • 32 дискретних входів
Продавець

11 628 ₴

з ПДВ

МР-51Н-30

МР-51Н-31

МР-51Н-32

МР-51Н-33

МР-51Н-34

Дискретні вхідні сигнали:

Кількість дискретних входів:

32

24

16

8

-

Рівні сигналів спрацювання:

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО: 18-30 В

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО: 18-30 В

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО: 18-30 В

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО: 18-30 В

-

Споживання входу:

≤ 10 мА

≤ 10 мА

≤ 10 мА

≤ 10 мА

-

Гальванічна ізоляція:

• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

-

Дискретні вихідні сигнали:

Кількість дискретних виходів:

Не комплектується

8

16

24

32

Типи виходів:

Не комплектується

• Замикаюче реле: до 220В, 5А

• Замикаюче реле: до 220В, 5А

• Замикаюче реле: до 220В, 5А

• Замикаюче реле: до 220В, 5А

Гальванічна ізоляція:

Не комплектується

• Повна. Вхід ізольований від інших кіл.

• Повна. Вхід ізольований від інших кіл.

• Повна. Вхід ізольований від інших кіл.

• Повна. Вхід ізольований від інших кіл.

Корпус:

Тип монтажу:

на DIN-рейку

на DIN-рейку

на DIN-рейку

на DIN-рейку

на DIN-рейку

Розмір корпусу (ВхШхГ):

110x160x58 мм

110x160x58 мм

110x160x58 мм

110x160x58 мм

110x160x58 мм

Маса, не більше:

1.0 кг

1.0 кг

1.0 кг

1.0 кг

1.0 кг

Ступінь захисту:

IP30

IP30

IP30

IP30

IP30

Електричні дані:

Напруга живлення:

• Змінного струму: ~ 230 (+22 В, -33 В) (50 ± 1) Гц
• Постійного струму: 24±4 В

• Змінного струму: ~ 230 (+22 В, -33 В) (50 ± 1) Гц
• Постійного струму: 24±4 В

• Змінного струму: ~ 230 (+22 В, -33 В) (50 ± 1) Гц
• Постійного струму: 24±4 В

• Змінного струму: ~ 230 (+22 В, -33 В) (50 ± 1) Гц
• Постійного струму: 24±4 В

• Змінного струму: ~ 230 (+22 В, -33 В) (50 ± 1) Гц
• Постійного струму: 24±4 В

Споживана потужність:

• Змінного струму: 13 В·А
• Постійного струму: не більше 350 мА

• Змінного струму: 13 В·А
• Постійного струму: не більше 350 мА

• Змінного струму: 13 В·А
• Постійного струму: не більше 350 мА

• Змінного струму: 13 В·А
• Постійного струму: не більше 350 мА

• Змінного струму: 13 В·А
• Постійного струму: не більше 350 мА

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С

Приміщення використання:

закрите вибухо-, пожежобезпечне

закрите вибухо-, пожежобезпечне

закрите вибухо-, пожежобезпечне

закрите вибухо-, пожежобезпечне

закрите вибухо-, пожежобезпечне

Вібрація:

з частотою до 60 Гц з амплітудою до 0,1 мм

з частотою до 60 Гц з амплітудою до 0,1 мм

з частотою до 60 Гц з амплітудою до 0,1 мм

з частотою до 60 Гц з амплітудою до 0,1 мм

з частотою до 60 Гц з амплітудою до 0,1 мм

Атмосферний тиск:

від 84 до 106,7 кПа

від 84 до 106,7 кПа

від 84 до 106,7 кПа

від 84 до 106,7 кПа

від 84 до 106,7 кПа
Документація

МІК-51Н

UA Настанова щодо експлуатування МІК-51H, v2.08 5.34 MB PDF

МІК-52Н

UA Настанова щодо експлуатування МІК-52H, v1.09 5.4 MB PDF

ІВМ-16Н

UA Настанова щодо експлуатування, ІВМ-16Н, v1.12 1.66 MB PDF
