- Модуль аналогових, температурних входів

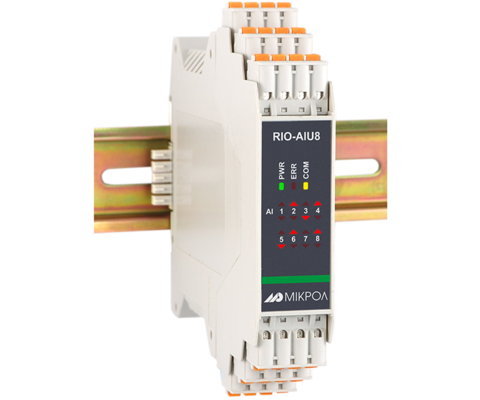

RIO-AIU8 - Модуль аналогових, температурних входів

Оберіть модифікацію:

Код замовлення:

RIO-AIU8
AA
Тип першого вхідного сигналу:

Кількість:

Доступний для замовлення

Модуль аналогових входів RIO-AIU8, призначений для вимірювання аналогових сигналів температурного типу або з шунта, перетворення виміряних величин в значення фізичної величини і подальшої передачі цього значення по мережі RS-485. Керування модулем відбувається за допомогою ПЛК, панельного контролера, ПК або іншого пристрою.

Основні особливості модуля:

  • 8 незалежних входів, групова ізоляція входів;
  • Типи вхідних сигналів: 0..75мВ, 0..1В, ТСП 50П, ТСП 100П, гр21, ТСМ 50М, ТСМ 100М, гр23, Pt50, Pt100, ТХА(К), ТХК(L), ТПП(S), ТПР(В), ТВР(А), ТЖК(J), ТХКн(Е);
  • Діагностика стану підключених аналоогових давачів;
  • Напруга живлення: =24 В.

Примітка: модуль замовляється на один тип сигналу на всі 8 входів!

Входи:
  • к-сть: 8
  • шунт
  • термоперетворювачі опору
  • термопари
  • групова ізоляція
Інтерфейси:
  • RS-485
  • протокол Modbus RTU.
Живлення:
  • = 24 B, 70 мA
Продавець

від

12 276

з ПДВ

Оберіть модифікацію та заповніть код замовлення

RIO-AIU8

RIO-5N-AIU8

Аналогові вхідні сигнали:

Кількість аналогових входів:

8

8

Типи вхідних давачів та сигналів:

0...75мВ, 0..1В
ТСМ 50М, ТСМ 100М, гр.21, ТСП 50П, ТСП 100П, Pt100, гр.23
ТХА (K), ТХК (L), ТПП (S), ТПР (B), ТВР (A), ТЖК (J), ТХКн (E)

0...75мВ, 0..1В
ТСМ 50М, ТСМ 100М, гр.21, ТСП 50П, ТСП 100П, Pt100, гр.23, Pt500, Pt1000,
ТХА (K), ТХК (L), ТПП (S), ТПР (B), ТВР (A), ТЖК (J), ТХКн (E)

Межа основної зведеної похибки вимірювання:

≤ 0,2 %

≤ 0,2 %

Час опитування входу:

не більше 0,1 секунди

не більше 0,1 секунди

Інтерфейси:

Інтерфейс обміну даними:

RS-485

RS-485

Протокол обміну даних:

Modbus RTU

Modbus RTU

Електричні дані:

Напруга живлення:

Постійного струму: 24 В

Постійного струму: 24 В
Змінного струму: 230 В

Споживана потужність:

Постійного струму: не більше 150 мА

Постійного струму: не більше 70 мА
Змінного струму: не більше: 2.3 ВА

Наявність вбудованого джерела живлення входів:

Не передбачено

Не передбачено

Гальванічна розв'язка:

• Входи об'єднанні в групу та гальванічно ізольовані від живлення та інтерфейсу.
• Інтерфейс гальванічно ізольований від входів та інших ланцюгів.
• Напруга гальванічної розв'язки не менше 500 В.

• Входи об'єднанні в групу та гальванічно ізольовані від живлення та інтерфейсу.
• Інтерфейс гальванічно ізольований від входів та інших ланцюгів.
• Напруга гальванічної розв'язки не менше 500 В.

Корпус:

Тип монтажу:

DIN рейка

DIN рейка

Розмір корпусу (ВхШхГ):

117х23х129 мм

132х128х57 мм

Маса, не більше:

0,18 кг

0,18 кг

Ступінь захисту:

IP20

IP20

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

Документація

RIO-AIU8

UA Настанова щодо експлуатування RIO-AIU8, v 1.07 1.7 MB PDF
Програмне забезпечення

Інсталяція MIK-Configurator:

UA Інсталяційний архів, v3.026 130.67 MB ZIP

Настанова щодо експлуатування MIK-Configurator:

UA Настанова щодо експлуатування 1.46 MB PDF
