БРГ-13 - Блок гальванічного розділення

Оберіть модифікацію:

Код замовлення:

БРГ-13
AA
Код вхідного сигналу:
BB
Код першого вихідного сигналу:
CC
Код другого вихідного сигналу:
DD
Код третього вихідного сигналу:

Кількість:

Доступний для замовлення

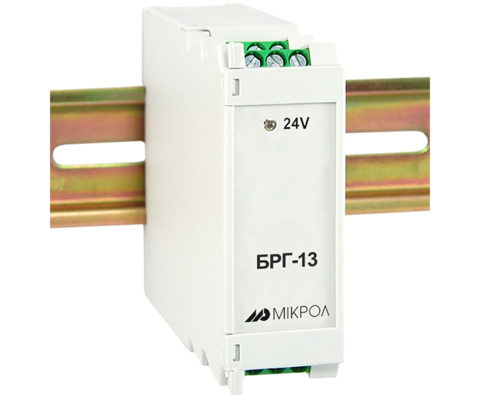

Блок гальванічної розв’язки БРГ-13 призначений для:

  • 🔄 Лінійного розділення одного вхідного сигналу на три вихідні сигнали уніфікованого типу (струмові або напругові);
  • 🛡 Гальванічного захисту електричних ланцюгів від потенційних зсувів, наведень та перехідних процесів;
  • Перетворення та узгодження сигналів для подальшої роботи з приймальними пристроями в системах вимірювання, реєстрації та керування.

Прилад дозволяє передавати один аналоговий сигнал на три незалежні активні виходи, зберігаючи форму та амплітуду сигналу та забезпечуючи безпеку чутливих пристроїв.

Функціональні можливості:

  • 🔒 Гальванічна ізоляція вхідного сигналу від усіх виходів;
  • 🛡 Захист сигналів від перенапруг, електромагнітних наведень та перехідних процесів;
  • 🔄 Лінійний розподіл сигналу 1 → 3 без втрати точності;
  • Стабільність та точність сигналів на виходах при змінних навантаженнях;
  • 🏭 Придатність до промислового використання в АСУ ТП, енергетиці, телемеханіці та автоматизованих вимірювальних комплексах.

Електричні характеристики:

  • Кількість каналів: 1 вхідний → 3 вихідні;
  • Вхід: 1 пасивний, уніфікований: струмові: 0–5 мА, 0–20 мА, 4–20 мА; напругові: 0–5 В, 0–10 В;
  • Виходи: 3 активні, уніфіковані: струмові: 0–5 мА, 0–20 мА, 4–20 мА; напругові: 0–5 В, 0–10 В;
  • 🛡 Гальванічна ізоляція: повний розрив електричного зв’язку між входом і кожним виходом;
  • 🔋 Живлення: 24 В DC.
Вхід:
  • 1
  • пасивний
  • уніфіковані.
Вихід:
  • 3
  • активний
  • уніфіковані.
Живлення:
  • = 24 V
  • 170мA.
Продавець

від

6 558

з ПДВ

Оберіть модифікацію та заповніть код замовлення

БРГ-12

БРГ-13

БРГ-122

Вхідні сигнали:

Кількість входів:

1

1

1

Тип входу:

пасивний

пасивний

пасивний

Діапазони можливих вхідних сигналів/опір навантаження:

від 0 мА до 5 мА / R = 200 Ом
від 0 мА до 20 мА / R ≤ 50 Ом
від 4 мА до 20 мА / R ≤ 50 Ом
від 0 до 10 В / R ≥ 20кОм

від 0 мА до 5 мА / R = 200 Ом
від 0 мА до 20 мА / R ≤ 50 Ом
від 4 мА до 20 мА / R ≤ 50 Ом
від 0 до 10 В / R ≥ 20кОм

від 0 мА до 5 мА / R = 200 Ом
від 0 мА до 20 мА / R ≤ 50 Ом
від 4 мА до 20 мА / R ≤ 50 Ом
від 0 до 10 В / R ≥ 20кОм

Межа основної зведеної похибки вимірювання:

± 0,2 %

± 0,2 %

± 0,2 %

Вихідні сигнали:

Кількість виходів:

2

3

2

Тип виходу:

активний

активний

активний

Діапазони можливих вихідних сигналів/опір навантаження:

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R≤500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R≤500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R≤500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

Гальванічна розв'язка:

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 1500 В.

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 1500 В.

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

Електричні дані:

Напруга живлення:

Постійного струму: 24 В

Постійного струму: 24 В

Постійного струму: 24 В
Змінного струму: 230 В

Споживана потужність:

Постійного струму: не більше 125 мА

Постійного струму: не більше 170 мА

Постійного струму: не більше 100 мА
Змінного струму: не більше 5 ВА

Корпус:

Тип монтажу:

на DIN-рейку

на DIN-рейку

на DIN-рейку

Розмір корпусу (ВхШхГ):

75х26х120 мм

75х26х120 мм

100х23х115 мм

Маса, не більше:

0,23 кг

0,13 кг

0,2 кг

Ступінь захисту:

IP20

IP20

IP20

Документація

БРГ-13

UA Настанова щодо експлуатування БРГ-13 863.78 KB PDF
