Головна Інтерфейсні перетворювачі та підсилювачі Перетворювачі інтерфейсів:

- Блок перетворення інтерфейсу RS-232/RS-485

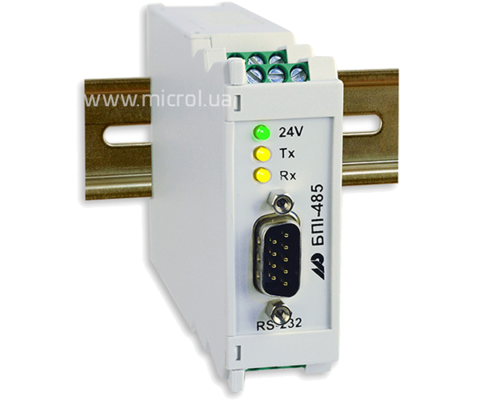

БПІ-485 - Блок перетворення інтерфейсу RS-232/RS-485

Оберіть модифікацію:

БПІ-55

БПІ-485

Код замовлення:

Кількість:

Доступний для замовлення

Перетворювач інтерфейсів БПІ‑485 призначений для:

🔄 Взаємного перетворення сигналів між інтерфейсами RS‑232 та RS‑485;
✅ Підключення пристроїв із RS‑232 (персональні комп’ютери, зчитувачі штрих‑кодів, електронні ваги тощо) до промислової інформаційної мережі RS‑485;
🛡 Забезпечення надійної та безпечної передачі даних завдяки гальванічній ізоляції між інтерфейсами.

Пристрій автоматично визначає напрям передачі даних у лінії RS‑485, що спрощує експлуатацію в напівдуплексних промислових мережах.

Основні функції:

🔄 Перетворення сигналів RS‑232 ↔ RS‑485;
⚡ Автоматичне визначення напряму передавання даних для роботи у half‑duplex режимі RS‑485;
🛡 Гальванічна ізоляція інтерфейсів, що захищає обладнання від перенапруг та різниці потенціалів;
🔋 Живлення від зовнішнього джерела 24 В DC, що забезпечує стабільну роботу у промислових умовах.

Електричні та функціональні характеристики:

⭕ Інтерфейси:
- RS‑232 (асинхронний режим, стандартний рівень сигналів ±12 В);
- RS‑485 (двопровідне підключення, half‑duplex);
⭕ Гальванічна ізоляція: між RS‑232 та RS‑485;
⭕ Живлення: 24 В DC;
⭕ Швидкість обміну: до 1 Мбіт/с;
⭕ Режим роботи: асинхронний, автоматичне визначення напряму передавання даних.

Продавець

6 294 ₴

з ПДВ

Усі характеристики

Тільки відмінності

БПІ-55

БПІ-485

Режими:

Режими роботи:

RealCOM - віртуальний СОМ порт

Перетворювач: RS-232 в RS-485

Інтерфейс А:

Тип інтерфейсу 1:

USB

RS-232C

Максимальна швидкість передавання даних:

12 Мбіт/с

від 2400 до 115200 біт/с

Максимальна довжина лінії зв'язку, м:

Максимальна кількість пристроїв, шт:

Інтерфейс В:Тип інтерфейсу 2:
RS-232С
RS-422/RS-423
 RS-485
Максимальна швидкість передавання даних:
від 2400 до 115200 біт/с
RS-422, RS-422A:  10000 кбіт/с
RS-423: 100 кбіт/с
RS-485: до 115200 біт/с
Максимальна довжина лінії зв'язку, м:
до 15м
RS-422, RS-422A : до 1200м, при швидкості 90 кбіт/с
RS-423: до 1200м, при швидкості 1 кбіт/с
RS-485: до 1200м, при швидкості 9600 біт/с
Максимальна кількість пристроїв, шт:
1
1
Тип лінії:
чотирипровідна
 FullDuplex (сигнали RxD, TxD, RTS, CTS)
двопровідна
 чотирипровідна

Електричні дані:

Напруга живлення:

від інтерфейсу USB

Постійного струму: 24 В
Змінного струму: 230 В

Споживана потужність:

не більше 65 мА

Постійного струму: не більше 60 мА
Змінного струму: не більше 2ВА

Гальванічна розв'язка:

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 500 В.

Корпус:

Тип монтажу:

на DIN-рейку

Розмір корпусу (ВхШхГ):

76х26х115 мм

Маса, не більше:

0,13 кг

Ступінь захисту:

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

Документація

БПІ-485

UA Настанова щодо експлуатування БПІ-485, v.2.11 697.6 KB PDF
