Індикатор - вимірювач технологічних параметрів, двоканальний з архівуванням

ІТМ-320 Індикатор - вимірювач технологічних параметрів, двоканальний з архівуванням

Оберіть модифікацію:

Код замовлення:

ІТМ-320
AA
Тип першого вхідного сигналу:
BB
Тип другого вхідного сигналу:
Ga
Наявність джерела пасивного давача:
C1
Код першого комбінованого виходу:
С1
Код другого комбінованого виходу:
F
Тип вихідних дискретних сигналів:
L
Комплектація картою пам'яті:
R
Наявність інтерфейсу RS-485:
T
Наявність інтерфейсу Ethernet:
U
Напруга живлення:

Кількість:

Доступний для замовлення

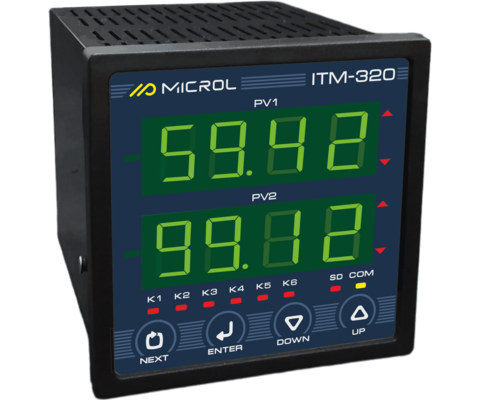

ІТМ-320 - промисловий двоканальний індикатор - вимірювач, призначений для одночасного вимірювання, індикації, збереження та дистанційного моніторингу до чотирьох технологічних параметрів: температури, тиску, вологості, витрати, рівня та інших фізичних величин у різних галузях промисловості (залежно від давача, який підключається). Забезпечує формування вихідних сигналів керування та можливість доступу через WEB-інтрефейс.

⚙️ Функціональні можливості:

📊 Вимірювання та індикація:

  • 2 незалежні універсальні входи, для вимірювання температури або інших фізичних величин (тиску, вологості, витрати, рівня тощо) за допомогою датчиків з уніфікованим вихідним сигналом струму або напруги. Зміна на іниший тип давача не потребує калібрування;
  • індикація поточних значень, на цифровому дисплеї;
  • масштабування шкали кожного входу;
  • цифрова фільтрація та корекція вхідного сигналу.

💾 Архівування:

  • збереження даних в архів на карту пам'яті microSD, у форматі csv;
  • збереження в окремі файли з розділеннями по даті створення;
  • налаштування інтервалу архівування та вбудованого годинника реального часу.

🌐 Web-інтерфейс:

  • віддалений перегляд поточних значень, експорт архівів;
  • налаштування параметрів приладу.

🚨 Сигналізація:

  • функція сигналізації про вихід вимірювального параметра за встановлені межі, з спрацюванням дискретних виходів;
  • лінійне перетворення вхідного сигналу у вихідний аналоговий сигнал уніфікованого типу.

🔄 Додаткові можливості:

  • математичні функції;
  • інтерфейси: RS-485, USB, Ethernet;
  • протоколи: Modbus RTU, Modbus TCP.
Вхідні сигнали:
  • к-сть: 2
  • уніфіковані сигнали
  • напруга
  • термоперетворювачі опору
  • термопари
Дискретні вихода (опція):
  • к-сть: до 6
  • транзистор ОК: до 40В, 100мА
  • замикаючі реле: до 230В, 5А.
Інтерфейси:
  • USB (конфігурування)
  • RS-485(Modbus RTU)
  • Ethernet (Modbus TCP, Web)
Аналоговий вихід (опція):
  • к-сть: 2
  • уніфіковані сигнали
Живлення:
  • ~ 100 В до ~ 242 В, 7 ВA
  • = 18 В до 36 В, 400 мА
Монтаж:
  • щитовий
  • 96х96х153 мм
Продавець

від

10 560

з ПДВ

Оберіть модифікацію та заповніть код замовлення

ІТМ-320

ІТМ-320А

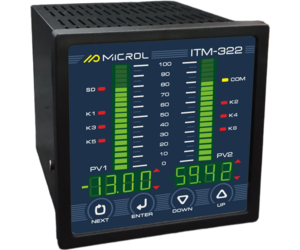

ІТМ-322

Загальна інформація:

Тип приладу:

Технологічний індикатор

Технологічний індикатор

Технологічний індикатор

Додаткові функції:

Перетворення вхідного сигналу
Сигналізація
Інтегрування
Математичні функції
Архівування

Перетворення вхідного сигналу
Сигналізація
Інтегрування
Математичні функції
Архівування

Перетворення вхідного сигналу
Сигналізація
Інтегрування
Математичні функції
Архівування

Аналогові вхідні сигнали:

Кількість аналогових входів:

2

2

2

Типи вхідних давачів та сигналів:

0-5 мА , 0-20 мА , 4-20 мА , -5-5 мА , -20-20 мА
0-10 В , 0-100 мВ , -10-10 В , -100-100 мВ
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
ТХА (K), ТХК (L), ТНН (N), ТЖК (J), ТПП 10 (S), ТПП (R), ТПР (B), ТМКн (T), ТХКн (E), ТВР -1(A-1), ТВР -2(A-2), ТВР -3(A-3)
0-150 Ом , 0-300 Ом , 0-1200 Ом , 0-2500 Ом

0-5 мА , 0-20 мА , 4-20 мА , -5-5 мА , -20-20 мА
0-10 В , 0-100 мВ , -10-10 В , -100-100 мВ
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
ТХА (K), ТХК (L), ТНН (N), ТЖК (J), ТПП 10 (S), ТПП (R), ТПР (B), ТМКн (T), ТХКн (E), ТВР -1(A-1), ТВР -2(A-2), ТВР -3(A-3)
0-150 Ом , 0-300 Ом , 0-1200 Ом , 0-2500 Ом

0-5 мА , 0-20 мА , 4-20 мА , -5-5 мА , -20-20 мА
0-10 В , 0-100 мВ , -10-10 В , -100-100 мВ
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
ТХА (K), ТХК (L), ТНН (N), ТЖК (J), ТПП 10 (S), ТПП (R), ТПР (B), ТМКн (T), ТХКн (E), ТВР -1(A-1), ТВР -2(A-2), ТВР -3(A-3)
0-150 Ом , 0-300 Ом , 0-1200 Ом , 0-2500 Ом

Межа основної зведеної похибки вимірювання:

≤ 0.2 %
≤ 0.4 % (при переході на інший тип давача, без калібрування)

≤ 0.2 %
≤ 0.4 % (при переході на інший тип давача, без калібрування)

≤ 0.2 %
≤ 0.4 % (при переході на інший тип давача, без калібрування)

Час опитування входу:

до 0.1 секунди

до 0.1 секунди

до 0.1 секунди

Гальванічна ізоляція:

• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

Перехід на інший тип давача:

Перехід на інший тип давача, можливий користувачем. Без необхідності калібрування.

Перехід на інший тип давача, можливий користувачем. Без необхідності калібрування.

Перехід на інший тип давача, можливий користувачем. Без необхідності калібрування.

Дискретні вхідні сигнали:

Кількість дискретних входів:

Не комплектується

Не комплектується

Не комплектується

Аналогові вихідні сигнали:

Кількість виходів:

2 (опція)

2 (опція)

2 (опція)

Тип виходу:

активний

активний

активний

Діапазони можливих вихідних сигналів:

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

Межа основної зведеної похибки формування вихідного сигналу:

≤ 0.2 %

≤ 0.2 %

≤ 0.2 %

Дискретні вихідні сигнали:

Кількість дискретних виходів:

4
+2 при умові замовлення на заміну аналогового виходу

4
+2 при умові замовлення на заміну аналогового виходу

4
+2 при умові замовлення на заміну аналогового виходу

Типи дискретних виходів:

• NPN Транзистор: до 40В, 100мА
• Замикаючі реле: до 230В, 5А
• Перемикаюче реле: до 230В, 8А (при умові замовлення С1,С2=6)

• NPN Транзистор: до 40В, 100мА
• Замикаючі реле: до 230В, 5А
• Перемикаюче реле: до 230В, 8А (при умові замовлення С1,С2=6)

• NPN Транзистор: до 40В, 100мА
• Замикаючі реле: до 230В, 5А
• Перемикаюче реле: до 230В, 8А (при умові замовлення С1,С2=6)

Інтерфейси:

Інтерфейс обміну даними:

RS-485
USB
Ethernet

RS-485
USB
Ethernet

RS-485
USB
Ethernet

Протокол обміну даних:

Modbus RTU
Modbus TCP

Modbus RTU
Modbus TCP

Modbus RTU
Modbus TCP

Індикація:

Тип індикації:

Семисегментна, цифрова
4-ри розряди

Семисегментна, цифрова
5-ть розряди

Семисегментна, цифрова
4-ри розряди
Вертикальний барграф

Точність індикації:

Чотири розряди

Чотири розряди

Чотири розряди

Електричні дані:

Напруга живлення:

Змінного струму: 230 В
Постійного струму: 24 В

Змінного струму: 230 В
Постійного струму: 24 В

Змінного струму: 230 В
Постійного струму: 24 В

Споживана потужність:

Постійного струму: не більше 400 мА
Змінного струму: не більше 7 ВА

Постійного струму: не більше 400 мА
Змінного струму: не більше 7 ВА

Постійного струму: не більше 400 мА
Змінного струму: не більше 7 ВА

Наявність вбудованого джерела живлення входів:

Так, опція, при умові замовлення
= 24 В, 25 мА (два канали)

Так, опція, при умові замовлення
= 24 В, 25 мА (два канали)

Так, опція, при умові замовлення
= 24 В, 25 мА (два канали)

Енергонезалежна пам'ять:

Так, EEPROM

Так, EEPROM

Так, EEPROM

Гальванічна розв'язка:

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В

Корпус:

Тип монтажу:

Щитовий

Щитовий

Щитовий

Розмір корпусу (ВхШхГ):

48х96х153 мм

48х96х153 мм

48х96х153 мм

Маса, не більше:

не більше 0,25 кг

не більше 0,25 кг

не більше 0,25 кг

Ступінь захисту:

IP30

IP30

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С
