Головна Модулі вводу/виводу Модулі аналогових входів:

- Модуль аналогових входів

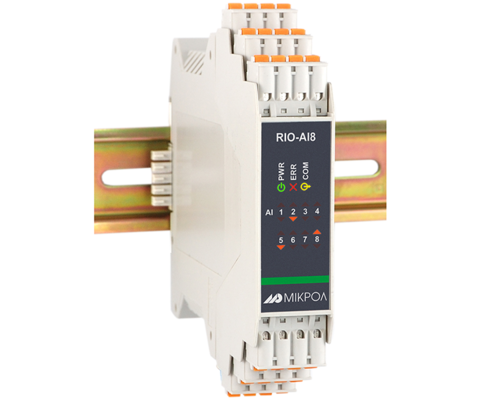

RIO-AI8 - Модуль аналогових входів

Оберіть модифікацію:

Код замовлення:

RIO-AI8
AA
Тип першого вхідного сигналу:

Кількість:

Доступний для замовлення

Модуль аналогових входів RIO-AI8, призначений для вимірювання уніфікованих аналогових сигналів, перетворення виміряних величин в значення фізичної величини і подальшої передачі цього значення по мережі RS-485. Керування модулем відбувається за допомогою ПЛК, панельного контролера, ПК або іншого пристрою.

Основні особливості модуля:

  • 8 незалежних входів, групова ізоляція входів;
  • Входа пасивного типу;
  • Типи вхідних сигналів: 0..5мА, 0(4)..20мА, 0..10В;
  • Підключення давачів 0(4)..20мА: пасивного та активного типу;
  • Діагностика стану підключених аналоогових давачів;
  • Напруга живлення: =24 В.

Примітка: модуль замовляється на один тип сигналу на всі 8 входів!

Входи:
  • к-сть: 8
  • 0..5мА
  • 0(4)..20мА
  • 0..10В
  • групова ізоляція
Інтерфейси:
  • RS-485
  • протокол Modbus RTU.
Живлення:
  • = 24 B, 70 мA
Продавець

11 496 ₴

з ПДВ

Оберіть модифікацію та заповніть код замовлення

RIO-AI4

RIO-AI8

RIO-5N-AI8

Аналогові вхідні сигнали:

Кількість аналогових входів:

4

8

8

Типи вхідних давачів та сигналів:

від 0 мА до 5 мА / R = 400 Ом
від 0 мА до 20 мА / R ≤ 100 Ом
від 4 мА до 20 мА / R ≤ 100 Ом
від 0 до 10 В / R ≥ 25кОм

від 0 мА до 5 мА / R = 400 Ом
від 0 мА до 20 мА / R ≤ 100 Ом
від 4 мА до 20 мА / R ≤ 100 Ом
від 0 до 10 В / R ≥ 25кОм

від 0 мА до 5 мА / R = 400 Ом
від 0 мА до 20 мА / R ≤ 100 Ом
від 4 мА до 20 мА / R ≤ 100 Ом
від 0 до 10 В / R ≥ 25кОм

Межа основної зведеної похибки вимірювання:

≤ 0,2 %

≤ 0,2 %

≤ 0,2 %

Час опитування входу:

не більше 0,1 секунди

не більше 0,1 секунди

не більше 0,1 секунди

Інтерфейси:

Інтерфейс обміну даними:

RS-485

RS-485

RS-485

Протокол обміну даних:

Modbus RTU

Modbus RTU

Modbus RTU

Електричні дані:

Напруга живлення:

Постійного струму: 24 В

Постійного струму: 24 В

Постійного струму: 24 В
Змінного струму: 230 В

Споживана потужність:

Постійного струму: не більше 150 мА

Постійного струму: не більше 150 мА

Постійного струму: не більше 160 мА
Змінного струму: не більше: 3.9 ВА

Наявність вбудованого джерела живлення входів:

Так (по одному на кожен вхід), 21 ± 1 В, 25 мА

Не передбачено

Не передбачено

Гальванічна розв'язка:

• Входи гальванічно ізольовані між собою, від живлення та інтерфейсу.
• Інтерфейс гальванічно ізольований від входів та інших ланцюгів.
• Напруга гальванічної розв'язки не менше 500 В.

• Входи об'єднанні в групу та гальванічно ізольовані від живлення та інтерфейсу.
• Інтерфейс гальванічно ізольований від входів та інших ланцюгів.
• Напруга гальванічної розв'язки не менше 500 В.

• По канально гальванічно ізольовані від живлення та інтерфейсу.
• Інтерфейс гальванічно ізольований від входів та інших ланцюгів.
• Напруга гальванічної розв'язки не менше 500 В.

Корпус:

Тип монтажу:

DIN рейка

DIN рейка

DIN рейка

Розмір корпусу (ВхШхГ):

117х23х129 мм

117х23х129 мм

132х128х57 мм

Маса, не більше:

0,18 кг

0,18 кг

0,3 кг

Ступінь захисту:

IP20

IP20

IP20

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С
Документація

RIO-AI8

UA Настанова щодо експлуатування RIO-AI8, v 1.03 1.89 MB PDF
Програмне забезпечення

Інсталяція MIK-Configurator:

UA Інсталяційний архів, v3.026 130.67 MB ZIP

Настанова щодо експлуатування MIK-Configurator:

UA Настанова щодо експлуатування 1.46 MB PDF
