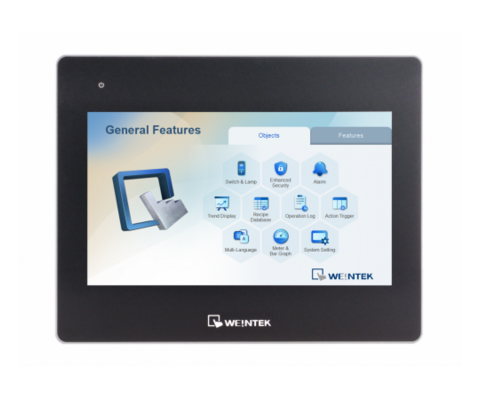

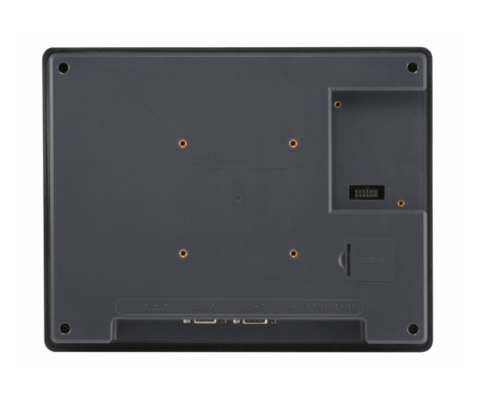

cMT3102X Сенсорна панель з функцією PLC (Codesys)

Оберіть модифікацію:

cMT3072XH2

cMT3102X

cMT3108XH

cMT3162X

cMT3218XP

Код замовлення:

cMT3102X

Кількість:

На складі

Серія Weintek cMT3X – це флагманські панелі оператора, призначені для складних промислових та IIoT‑проєктів, де важлива максимальна продуктивність, багатоканальна комунікація, підтримка баз даних та інтеграція з хмарними сервісами та навіть локальним PLC‑контролером CodeSys.

Призначена для великих промислових проєктів, SCADA‑систем та MES‑інтеграції, де важлива максимальна продуктивність та гнучка робота з даними, інтеграції з ПЛК, контролерами, датчиками та системами віддаленого моніторингу.

Вбудована PLC‑функціональність (CODESYS):

⚙ Інтеграція з CODESYS – можливість використання HMI як повноцінного ПЛК;
🖧 Підтримка стандартів IEC 61131‑3 (LD, ST, FBD, SFC, IL);
🔄 Реалізація локальної логіки управління без зовнішнього ПЛК;
🌐 Підключення до IO‑модулів та сторонніх пристроїв по Modbus TCP, EtherNet/IP, CANopen.

Візуалізація та керування:

🖥 Високоякісні дисплеї з чітким зображенням і зручною візуалізацією даних;
🎨 Підтримка 16,7 млн кольорів, висока яскравість та чіткість;
🎛 Мультисенсорний ємнісний екран (True‑Flat) з підтримкою жестів;
📊 Відображення мнемосхем, графіків, трендів, індикаторів та анімацій у реальному часі;
⏱ Вбудований годинник реального часу (RTC) для коректної роботи з архівами та подіями.

Комунікації та IIoT:

🌐 Подвійний Ethernet (LAN1/LAN2) для розділення внутрішньої та зовнішньої мереж;
🔹COM‑порти RS‑232/RS‑485 2W/4W для підключення ПЛК та датчиків;
🔄Понад 300 драйверів ПЛК: Siemens, Mitsubishi, Omron, Schneider, Allen‑Bradley, Modbus RTU/TCP;
📡IIoT‑протоколи та сервіси:
- 🌐 OPC UA – стандартна інтеграція з SCADA та MES;
- 📡 MQTT, Modbus TCP/IP, EtherNet/IP – готовність до IIoT та хмарного моніторингу;
- 🌍 RESTful API – інтеграція з веб‑сервісами та корпоративними рішеннями;
🖧 VNC, Pass‑Through та WebView – віддалений моніторинг і керування;
📱 EasyAccess 2.0 – захищене VPN‑підключення до панелі з будь‑якої точки світу.

💾 Робота з даними та базами даних

📂 Data Sampling & Logging – безперервний збір даних із промислових процесів;
💾 USB Host та microSD – для локального архівування та резервного копіювання;
📑 Alarm & Event Management – тривоги з повною історією та мітками часу;
🗄 Підтримка SQL – панель може виконувати SQL‑запити до MySQL/MariaDB:
- збереження технологічних параметрів;
- інтеграція з MES/ERP;
- передача даних у корпоративні системи аналітики;
☁ Хмарна інтеграція – передача даних у SCADA, корпоративні сервіси та IIoT‑платформи.

Дисплей:

Діагональ: 10.1"
Роздільна здатність: 1024×600
Яскравість: ~350 cd/m²

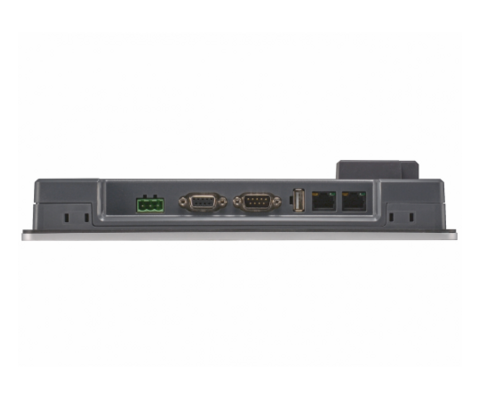

Інтерфейси:

2×Ethernet 10/100 Мбіт/с (RJ‑45)
1×COM1: RS‑232
1×COM2: RS‑485 2W/4W
1×COM3: RS‑485 2W
1×USB 2.0
CAN Bus

Живлення:

24 В DC (допустимий діапазон 18…28 В)
Споживання: ~1А при 24 В

Продавець

Дізнайтесь актуальну ціну

Усі характеристики

Тільки відмінності

cMT3072XH2

cMT3102X

cMT3108XH

cMT3162X

cMT3218XP

ДисплейДіагональ:
7"
10.1"
10.1"
15.6"
21.5"
Тип екрану:
Wide Viewing Angle (WVA)
Wide Viewing Angle (WVA)
Wide Viewing Angle (WVA)
Wide Viewing Angle (WVA)
Wide Viewing Angle (WVA)
Розширення:
1024 x 600
1024 x 600
1280 x 800
1920 x 1080
1920 x 1080
Яркість (кд/м2):
450
350
500
300
500
Контрастність:
800:1
1000:1
800:1
800:1
1000:1
Тип підсвітки екрану:
LED
LED
LED
LED
LED
Орієнтований термін роботи екрану, год:
>30,000
>50,000
>50,000
>30,000
>30,000
Кількість кольорів:
16.7M
16.7M
16.7M
16.7M
16.7M

Загальна інформація:

Функціонал:

Dashboard
MQTT
3G/4G Dongle
Web Interface
WebView
VNC Viewer
OPC UA
Database Server
CODESYS PLC
CAN bus
IP/USB Camera
FTP File Transfer
SQL Query

Підтримуване ПЗ:

EasyBuilder Pro версії 6.07.01 або новіші
CodeSys v3.5 SP15 Patch5

EasyBuilder Pro версії 6.10.01 або новіші
CodeSys v3.5 SP15 Patch5

Сенсор

Тип сенсора:

Резистивний, 4-провідний

Загартоване скло, ємнісного типу

Точність:

±2 %

N/A

Память

Постійна (Flash):

4 GB

Оперативна (RAM):

1 GB

2 GB

Процесор

Тип процесора:

Quad-core RISC

Інтерфейси:Слот карти пам'яті:
Не комплектується
Не комплектується
Не комплектується
Не комплектується
Не комплектується
USB хост:
USB 2.0 x 1
USB 2.0 x 1
USB 2.0 x 1
USB 2.0 x 1
USB 2.0 x 2
Ethernet:
2 шт: 10/100 Base-T x 1
1 шт: 10/100 Base-T x 1
 1 шт: 10/100/1000 Base-T x 1
 Wi-Fi M02 (опційно)
1 шт: 10/100 Base-T x 1
 1 шт: 10/100/1000 Base-T x 1
 Wi-Fi M02 (опційно)
1 шт: 10/100 Base-T x 1
 1 шт: 10/100/1000 Base-T x 1
1 шт: 10/100 Base-T x 1
 1 шт: 10/100/1000 Base-T x 1
COM Port:
1  шт: RS-232 2W
 1  шт: RS-232 4W
 2 шт: RS-485 2W
 1 шт: RS-485 4W
 1 шт: CAN Bus
1  шт: RS-232 2W
 1  шт: RS-232 4W
 2 шт: RS-485 2W
 1 шт: RS-485 4W
 1 шт: CAN Bus
1  шт: RS-232 2W
 1  шт: RS-232 4W
 2 шт: RS-485 2W
 1 шт: RS-485 4W
 1 шт: CAN Bus
1  шт: RS-232 2W
 1  шт: RS-232 4W
 2 шт: RS-485 2W
 1 шт: RS-485 4W
 1 шт: CAN Bus
1  шт: RS-232 2W
 1  шт: RS-232 4W
 2 шт: RS-485 2W
 1 шт: RS-485 4W
 1 шт: CAN Bus
CAN Bus:
Комплектується
Комплектується
Комплектується
Комплектується
Комплектується
Аудіовихід:
Не комплектується
Не комплектується
Mono динамік
Mono динамік
Mono динамік
HDMI:
Не комплектується
Не комплектується
Не комплектується
Не комплектується
Не комплектується

Електричні дані:

Живлення:

24±20%В (DC)

Споживання:

820 мA

1 A

700 мA

1.3 A

1.8 A

Гальванічна ізоляція:

Так, інтерфейси і живлення ізольовані

Міцність ізоляції:

500 VAC (1 хв.)

Корпус:Матеріал:
Пластик
Пластик
Пластик
Передня рамка: пластик, задній корпус: алюміній
Алюміній
Габаритні розміри (ШхВхГ), мм:
200.3 x 146.3 x 35.0
271 x 213 x 38
266 x 196 x 40
400 x 263 x 27.6
546 x 354 x 47.5
Розмір вирізу (Ш×В), мм:
192 x 138
260 x 202
255 x 185
384 x 247
532 x 340
"Маса, кг:"
0.6
1.2
1.1
1.6
5.5
Тип монтажу:
Щитовий
Щитовий
 VESA: 75 x 75 мм
Щитовий
 VESA: 75 x 75 мм
Щитовий
 VESA: 100 x 100 мм
Щитовий
 VESA: 100 x 100 мм

Умови експлуатації:

Ступінь захист:

UL Type 4X / NEMA 4 / IP66

NEMA 4 / IP66

Температура зберігання:

-20° ~ 60°C

Робоча температура:

0° ~ 55°C

Відносна вологість:

10 % ~ 90 % (без конденсації)

Рекламні матеріали

Cерія cMTX

UA Series cMT X Brochur 11.96 MB PDF

UA Порівняння HMI серії cMT2X та cMT3X 401.98 KB PDF

Документація

cMT3102X

UA Data Sheet cMT3102X 596.82 KB PDF

UA Installation Instruction cMT3102X 493.91 KB PDF

Інше

cMT3102X

UA Certificate of Conformity cMT3102X 178.95 KB PDF

Codesys

UA cMT X+CODESYS Datasheet 882.72 KB PDF

Програмне забезпечення

Таргет файли cMT+CODESYS Package:

UA Таргет-файл для CODESYS для cMT панелей 14.83 MB ZIP

EasyAccess 2.0

UA EasyAccess 2.0 (PC) 72.37 MB ZIP

UA EasyAccess datasheet 775.25 KB PDF

cMT-Viewer

UA cMT-Viewer soft 58.03 MB ZIP

UA cMT-Viewer user manual 1.62 MB PDF
