- Блок гальванічної розв'язки, одноканальний

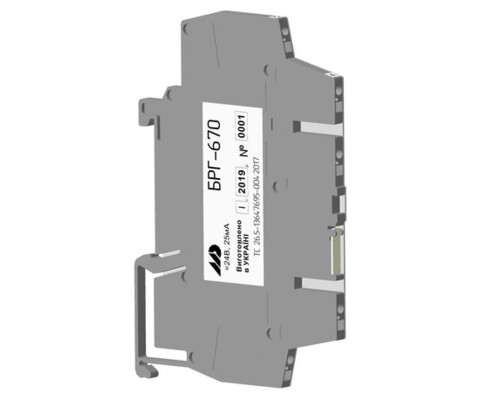

БРГ-670 - Блок гальванічної розв'язки, одноканальний

Оберіть модифікацію:

Код замовлення:

БРГ-670

Кількість:

Доступний для замовлення

Прилад призначений для гальванічного захисту електричних сигналів уніфікованими типу. Використовується у системах автоматизації та АСУ ТП для:

  • 🛡 Захисту приймальних пристроїв від перенапруг, перешкод та потенційних зсувів;
  • 🔄 Узгодження сигналів між різними сегментами електричних ланцюгів;
  • Надійної передачі вимірювальної інформації.

⚙️ Функціональні можливості

  • 🔒 Гальванічна ізоляція: розділення вхідного та вихідного кола з високим рівнем електричної ізоляції.
  • 🛡 Захист сигналу: виключення впливу перешкод і перехідних процесів.

🔌 Електричні характеристики

  • Вхід: 1 пасивний, уніфікований (4..20 мА).
  • Вихід: 1 пасивний, уніфікований (4..20 мА).
  • 🛡 Гальванічна ізоляція: повний розрив електричного зв’язку між входом та виходом.
  • 🔋 Живлення: токова петля 4–20 мА.
Вхід:
  • пасивний
  • 4-20мА.
Вихід:
  • пасивний
  • 4-20мА.
Живлення:
  • = 24 В
  • токова петля.
Продавець

2 568

з ПДВ

БРГ-11

БРГ-670

БРГ-671

БРГ-112

Вхідні сигнали:

Кількість входів:

1

1

1

1

Тип входу:

пасивний

пасивний

активний

пасивний

Діапазони можливих вхідних сигналів/опір навантаження:

від 0 мА до 5 мА / R = 200 Ом
від 0 мА до 20 мА / R ≤ 50 Ом
від 4 мА до 20 мА / R ≤ 50 Ом
від 0 до 10 В / R ≥ 20кОм

від 4 мА до 20 мА / R≤400 Ом

від 0 мА до 5 мА / R = 200 Ом
від 0 мА до 20 мА / R ≤ 50 Ом
від 4 мА до 20 мА / R ≤ 62 Ом
від 0 до 10 В / R ≥ 20кОм

від 0 мА до 5 мА / R = 200 Ом
від 0 мА до 20 мА / R ≤ 50 Ом
від 4 мА до 20 мА / R ≤ 50 Ом
від 0 до 10 В / R ≥ 20кОм

Межа основної зведеної похибки вимірювання:

± 0,2 %

± 0,2 %

± 0,2 %

± 0,2 %

Вихідні сигнали:

Кількість виходів:

1

1

1

1

Тип виходу:

активний

пасивний

пасивний

активний

Діапазони можливих вихідних сигналів/опір навантаження:

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R≤500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

від 4 мА до 20 мА R ≤ 800 Ом

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R ≤ 500 Ом
від 4 мА до 20 мА / R ≤ 500 Ом
від 0 до 10 В / R ≥ 2000 Ом

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R ≤ 500 Ом
від 4 мА до 20 мА / R ≤ 500 Ом
від 0 до 10 В / R ≥ 2000 Ом

Гальванічна розв'язка:

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 2000 В.

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

Електричні дані:

Напруга живлення:

Постійного струму: 24 В

Токова петля, 24В

Постійного струму: 24 В

Постійного струму: 24 В
Змінного струму: 230 В

Споживана потужність:

Постійного струму: не більше 125 мА

не більше 20 мА

Постійного струму: не більше 30 мА

Постійного струму: не більше 100 мА
Змінного струму: не більше 5 ВА

Корпус:

Тип монтажу:

на DIN-рейку

на DIN-рейку

на DIN-рейку

на DIN-рейку

Розмір корпусу (ВхШхГ):

76х26х115 мм

94х7х64 мм

94х7х64 мм

100х23х115 мм

Маса, не більше:

0,13 кг

0,1 кг

0,1 кг

0,2 кг

Ступінь захисту:

IP20

IP20

IP20

IP20

Документація

БРГ-670

UA Настанова щодо експлуатування БРГ-670 694.25 KB PDF
