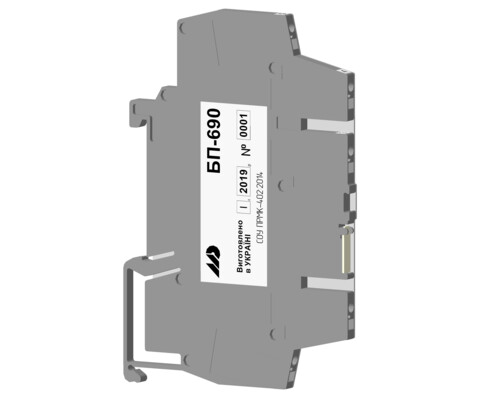

БП-690 - Блок живлення імпульсний, одноканальний: 24 В / 12 В

Оберіть модифікацію:

БП-30Н-1К

БП-30-1К

БП-30-2К

БП-50-1К

БП-31-1К

БП-32-1К

БП-200-1К

БП-690

Код замовлення:

Кількість:

Доступний для замовлення

⚡ БП-690 — блок живлення 24 В / 12 В

БП-690 — компактний одноканальний блок живлення виробництва підприємства «МІКРОЛ», призначений для перетворення постійної напруги 24 В у стабілізовану постійну напругу 12 В із вихідним струмом до 500 мА.

🔌 Прилад забезпечує живлення електронного обладнання, вимірювальних пристроїв та компонентів промислових систем автоматизації.

🏭 БП-690 може використовуватися автономно або у складі комплексних систем керування технологічними процесами в енергетиці, металургії, хімічній та інших галузях промисловості.

⭐ Основні переваги:

📏 Компактні розміри — ширина корпусу лише 7 мм.
⚡ Стабілізована вихідна напруга — 12 В DC.
🔋 Висока енергоефективність — ККД не менше 85%.
🌡️ Широкий температурний діапазон — від −40 до +70 °C.
💡 Світлодіодна індикація — контроль правильності підключення вихідних кіл.
🔧 Простий монтаж — встановлення на стандартну DIN-рейку 35 мм.
🛡️ Надійність і довговічність — середній термін експлуатації не менше 10 років.

Вхідні параметри:

від =24В

Вихідні параметри:

12 В, 0.500 А (6Вт)

Продавець

1 896 ₴

з ПДВ

Усі характеристики

Тільки відмінності

БП-30Н-1К

БП-30-1К

БП-30-2К

БП-50-1К

БП-31-1К

БП-32-1К

БП-200-1К

БП-690

Загальна інформація:

Призначення:

живлення промислової автоматики

Вихідні параметри:Кількість незалежних вихідних джерел:
1
1
2
1
1
1
1
1
Номінальна вихідна напруга:
5 В
 12 В
 24 В
5 В
 12 В
 24 В
24 В
24 В
24 В
24 В
24 В
12 В
Номінальний вихідний струм:
при 5 В:  3 А
при 12 В: 2.4 А
при 24 В: 1.2 А
при 5 В:  3 А
при 12 В: 2.4 А
при 24 В: 1.2 А
1.2 А (на канал)
2 А
0.7 А
0.8 А
5 А
0.5 А
Номінальна вихідна потужність:
15 Вт
 30 Вт
15 Вт
 30 Вт
60 Вт
48 Вт
9 Вт
10 Вт
120 Вт
6 Вт
Підстроювання вихідної напруги:
1.0
1.0
1.0
1.0
від 8 до 35 В
від 8 до 35 В
1.0
N/A
Допустиме відхилення напруги:
±2 %
±2 %
±2 %
±2 %
±1 %
±1 %
±0.5 %
±1 %
Коефіцієнт пульсації вихідної напруги блоку:
0,4
0,4
0,4
0,5
0,1
0,1
0,1
0,1

Вхідні параметри:Напруга живлення:
від 110 до 242 В
від 110 до 242 В
від 110 до 242 В
від 110 до 242 В
від 110 до 242 В
від 110 до 242 В
від 110 до 242 В
=24В
Частота змінного струму:
45…65 Гц
45…65 Гц
45…65 Гц
45…65 Гц
45…65 Гц
45…65 Гц
45…65 Гц
N/A
Споживана потужність, не більше
35 ВА
35 ВА
80 ВА
90 ВА
23 ВА
30 ВА
160 ВА
N/A
Пусковий струм:
не більше 15 А
не більше 15 А
не більше 15 А
не більше 20 А
не більше 7 А
не більше 7 А
не більше 30 А
не більше 0.5 А
Тип автоматичного вимикача:
6 А тип С або 10 А тип В
6 А тип С або 10 А тип В
6 А тип С або 10 А тип В
6 А тип С або 10 А тип В
3 А тип С або 6 А тип В
3 А тип С або 6 А тип В
6 А тип С або 10 А тип В
N/A

Захист та безпека:Захист від перевантаження:
105…118 % від номінального вихідного струму
105…118 % від номінального вихідного струму
105…118 % від номінального вихідного струму
105…118 % від номінального вихідного струму
105…118 % від номінального вихідного струму
105…118 % від номінального вихідного струму
105…118 % від номінального вихідного струму
105…118 % від номінального вихідного струму
Захист від короткого замикання:
Так
Так
Так
Так
Так
Так
Так
Так
Автоматичне відновлення нормальної роботи:
Так, після усунення причини спрацювання
Так, після усунення причини спрацювання
Так, після усунення причини спрацювання
Так, після усунення причини спрацювання
Так, після усунення причини спрацювання
Так, після усунення причини спрацювання
Так, після усунення причини спрацювання
Так, після усунення причини спрацювання
Захист від перенапруги:
140 % від номінальної вихідної напруги
140 % від номінальної вихідної напруги
140 % від номінальної вихідної напруги
140 % від номінальної вихідної напруги
140 % від номінальної вихідної напруги
140 % від номінальної вихідної напруги
150 % від номінальної вихідної напруги
140 % від номінальної вихідної напруги
Клас захисту від ураження електричним струмом за ДСТУ EN 61140:
II
II
II
II
II
II
II
N/A
Ізоляція за ДСТУ IEC 61558-1:
посилена
посилена
посилена
посилена
посилена
посилена
посилена
посилена
Гальванічна розв'язка:
Вихідні кола гальванічно ізольовані від кіл живлення
Вихідні кола гальванічно ізольовані від кіл живлення
Вихідні кола гальванічно ізольовані від кіл живлення та один від одного
Вихідні кола гальванічно ізольовані від кіл живлення
Вихідні кола гальванічно ізольовані від кіл живлення
Вихідні кола гальванічно ізольовані від кіл живлення
Вихідні кола гальванічно ізольовані від кіл живлення
Відсутня

Корпус:

Ступінь захисту за ДСТУ EN 60529:

IP20

Тип монтажу:

на DIN рейку

Розмір корпусу (ВхШхГ):

110 х 106 х 58 мм

96х100х110 мм

118х100х110 мм

96х100х110 мм

76 х 26 х 115 мм

100 х 23 х 115 мм

90х145х131 мм

94 х 7 х 64 мм

Умови експлуатації:

Температура навколишнього середовища:

-40…+70 °С

Документація

Настанова щодо експлуатування БП-690,

Настанова щодо експлуатування БП-690, 533 KB PDF
