Головна Програмовані логічні контролери Контролери для малих систем автоматизації:

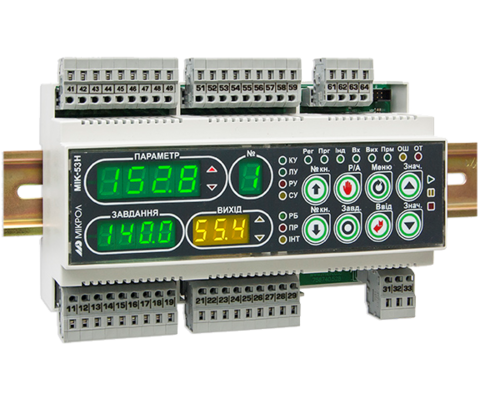

- Програмований логічний контролер

від

0 ₴

з ПДВ

Оберіть модифікацію та заповніть код замовлення

Усі характеристики

Тільки відмінності

МІК-51

МІК-51Н

МІК-52

МІК-52Н

МІК-53Н

Додаткові функції:

Модуль розширення:

Підтримується

Не підтримується

Кількість модулів розширення:

Не підтримується

Моделі модулів розширення:

МР-52-01: 8 дискретних входів
МР-52-03: 8 дискретних виходів
МР-52-04: 8 дискретних входів та 1 аналоговий вихід
МР-52-06: 8 дискретних виходів та 1 анаговий вихід
МР-52-07: 3 аналогових виходи
МР-52-11: 16 дискретних входів
МР-52-12: 8 дискретних входів та 8 дискретних виходів
МР-52-13: 8 дискретних входів, 8 дисктрених виходів та 1 аналоговий вихід
МР-52-15: 16 дискретних виходів та 1 аналоговий вихід
МР-52-30: 32 дискретних входи
МР-52-31: 24 дискретних входів та 8 дискретних виходів
МР-52-32: 16 дискретних входів та 16 дискретних виходів
МР-52-33: 8 дискретних входів та 24 дискре

МР-51Н-11: 16 дискретних входів
МР-51Н-13: 8 дискретних входів, 8 дисктрених виходів та 1 аналоговий вихід
МР-51Н-15: 16 дискретних виходів та 1 аналоговий вихід
МР-51Н-16: 16 дискретних входів та 3 аналогових виходи
МР-51Н-17: 8 дискретних входів, 8 дисктрених виходів та 3 аналогових вихода
МР-51Н-18: 16 дискретних виходів та 3 аналогових виходи
МР-51Н-30: 32 дискретних входи
МР-51Н-31: 24 дискретних входів та 8 дискретних виходів
МР-51Н-32: 16 дискретних входів та 16 дискретних виходів
МР-51Н-33: 8 дискретних входів та 24 дискретних виходів
МР-51Н-34: 32 дискретних виходи

Не підтримується

Аналогові вхідні сигнали:Кількість аналогових входів:
4
4
8
4
• моделі 31-33: Не комплектується
• моделі 21-24: 2
• моделі 41-42: 4
Типи вхідних давачів та сигналів:
• Уніфіковані: 0-5мА, 0(4)-20мА, 0-10В
• Напруга: 0-50мВ, 0-200мВ, 0-1В
• Термоперетворювачі опору: ТСП(50П, 100П, гр.21, Pt100, Pt500, Pt1000), ТСМ(50М, 100М, гр.23)
• Термопари: ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)
• Уніфіковані: 0-5мА, 0(4)-20мА, 0-10В
• Напруга: 0-50мВ, 0-200мВ, 0-1В
• Термоперетворювачі опору: ТСП(50П, 100П, гр.21, Pt100), ТСМ(50М, 100М, гр.23)
• Термопари: ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)
• Уніфіковані: 0-5мА, 0(4)-20мА, 0-10В
• Уніфіковані: 0-5мА, 0(4)-20мА, 0-10В
• Уніфіковані: 0-5мА, 0(4)-20мА, 0-10В
Межа основної зведеної похибки вимірювання:
± 0,2 %
± 0,2 %
± 0,2 %
± 0,2 %
± 0,2 %
Час опитування входу:
0.1 секунда
0.1 секунда
0.1 секунда
0.1 секунда
0.1 секунда
Гальванічна ізоляція:
• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

Аналогові вихідні сигнали:

Кількість аналогових виходів:

• Базова модель: 1
• З модулем розширення: до 4

• Базова модель: 1
З модулем розширення: до 4

• Базова модель: 1
• З модулем розширення: до 4

• Базова модель: 1
З модулем розширення: до 4

• моделі 21-22, 31-33, 41-42: Не комплектується
• моделі 23-24: 1

Типи вихідних аналогових сигналів:

• Уніфіковані: 0-5 мА , 0(4)-20 мА, 0-10В

Межа основної зведеної похибки формування вихідного сигналу:

АО1: ±0,2 %
АО2-AO4: ±0,4 %

АО1: ±0,2 %

Гальванічна ізоляція:

• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

Дискретні вхідні сигнали:

Кількість дискретних входів:

Базова модель: 3
З модулем розширення: до 35

• моделі 22,24,33,42: 8
• моделі 21,23,32,41: 16
• моделі 31: 24

Рівні сигналів спрацювання:

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО: 18-30 В

Споживання входу:

≤ 10 мА

Гальванічна ізоляція:

• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

Дискретні вихідні сигнали:

Кількість дискретних виходів:

Базова модель: 5
З модулем розширення: до 37

• моделі 21,23,31,41: 8
• моделі 22,24,32,42: 16
• моделі 33: 24

Типи виходів:

• Транзистор ОК: до 40В, 100мА
• Твердотільне реле: до 60В, 1.0АAC/ADC
• Перемикаюче реле: до 220В, 8А
• Замикаюче реле: до 220В, 5А
• Оптосимістор: 600В, то 50мА

• Замикаюче реле: до 220В, 5А

Гальванічна ізоляція:

• Повна. Вихід ізольований від інших кіл (крім транзисторного типу).
• Напруга гальванічної розв'язки не менше 500 В.

• Групова. Група виходів ізольована від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Інтерфейс ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

Індикація:

Тип індикації:

Семисегментна, чотирирозрядна

Точність індикації:

± 0,01 %

Інтерфейси:

Тип інтерфейсу:

RS-485

Протокол обміну даних:

Modbus-RTU (режим Slave)

Максимальна довжина лінії в межах одного сегмента мережі:

до 1200 метрів

Гальванічна розв'язка:

• Повна. Інтерфейс ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

Корпус:Тип монтажу:
Щитовий
на DIN-рейку
Щитовий
на DIN-рейку
на DIN-рейку
Розмір корпусу (ВхШхГ):
96х96х186 мм
110x160x58 мм
96х96х186 мм
110x160x58 мм
110x160x58 мм
Монтажна глибина:
190 мм
190 мм
190 мм
190 мм
190 мм
Маса, не більше:
1.0 кг
1.0 кг
1.0 кг
1.0 кг
1.0 кг
Ступінь захисту:
IP30
IP30
IP30
IP30
IP30

Електричні дані:

Напруга живлення:

• Змінного струму: ~ 230 (+22 В, -33 В) (50 ± 1) Гц
• Постійного струму: 24±4 В

Споживана потужність:

• Змінного струму: 13 В·А
• Постійного струму: не більше 350 мА

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

Приміщення використання:

закрите вибухо-, пожежобезпечне

Вібрація:

з частотою до 60 Гц з амплітудою до 0,1 мм

Атмосферний тиск:

від 84 до 106,7 кПа

Документація

Настанова щодо експлуатування МІК-53H, v1.04

Настанова щодо експлуатування МІК-53H, v1.04 4.78 MB PDF

Настанова щодо програмування контролерів МІК-50, 51(H), 52(H), 53, 127

Настанова щодо програмування контролерів МІК-50, 51(H), 52(H), 53, 127 7.29 MB PDF

Програмне забезпечення

Програмний продукт Alfa v2.781

Програмний продукт Alfa v2.781 10.39 MB RAR

Настанова щодо експлуатування Alfa 2.0

Настанова щодо експлуатування Alfa 2.0 1.36 MB PDF
