Індикатор - вимірювач технологічних параметрів

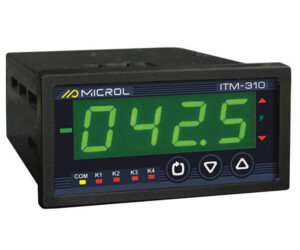

ІТМ-310
ІТМ-310A

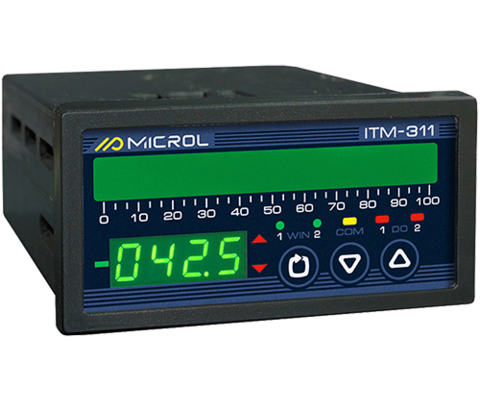

ІТМ-311

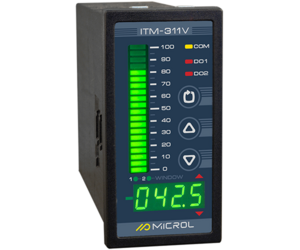

ІТМ-311В
Тип приладу:
Технологічний індикатор
Технологічний індикатор
Технологічний індикатор
Технологічний індикатор
Додаткові функції:
Перетворення вхідного сигналу
Сигналізація
Інтегрування
Перетворення вхідного сигналу
Сигналізація
Інтегрування
Перетворення вхідного сигналу
Сигналізація
Інтегрування
Перетворення вхідного сигналу
Сигналізація
Інтегрування
Кількість аналогових входів:
1
1
1
1
Типи вхідних давачів та сигналів:
0-5 мА , 0-20 мА , 4-20 мА , -5-5 мА , -20-20 мА
0-10 В , 0-100 мВ , -10-10 В , -100-100 мВ
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
ТХА (K), ТХК (L), ТНН (N), ТЖК (J), ТПП 10 (S), ТПП (R), ТПР (B), ТМКн (T), ТХКн (E), ТВР -1(A-1), ТВР -2(A-2), ТВР -3(A-3)
0-150 Ом , 0-300 Ом , 0-1200 Ом , 0-2500 Ом
NTC (0-1кОм, 0-3кОм, 0-5кОм, 0-10кОм)
0-5 мА , 0-20 мА , 4-20 мА , -5-5 мА , -20-20 мА
0-10 В , 0-100 мВ , -10-10 В , -100-100 мВ
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
ТХА (K), ТХК (L), ТНН (N), ТЖК (J), ТПП 10 (S), ТПП (R), ТПР (B), ТМКн (T), ТХКн (E), ТВР -1(A-1), ТВР -2(A-2), ТВР -3(A-3)
0-150 Ом , 0-300 Ом , 0-1200 Ом , 0-2500 Ом
NTC (0-1кОм, 0-3кОм, 0-5кОм, 0-10кОм)
0-5 мА , 0-20 мА , 4-20 мА , -5-5 мА , -20-20 мА
0-10 В , 0-100 мВ , -10-10 В , -100-100 мВ
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
ТХА (K), ТХК (L), ТНН (N), ТЖК (J), ТПП 10 (S), ТПП (R), ТПР (B), ТМКн (T), ТХКн (E), ТВР -1(A-1), ТВР -2(A-2), ТВР -3(A-3)
0-150 Ом , 0-300 Ом , 0-1200 Ом , 0-2500 Ом
NTC (0-1кОм, 0-3кОм, 0-5кОм, 0-10кОм)
0-5 мА , 0-20 мА , 4-20 мА , -5-5 мА , -20-20 мА
0-10 В , 0-100 мВ , -10-10 В , -100-100 мВ
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
ТХА (K), ТХК (L), ТНН (N), ТЖК (J), ТПП 10 (S), ТПП (R), ТПР (B), ТМКн (T), ТХКн (E), ТВР -1(A-1), ТВР -2(A-2), ТВР -3(A-3)
0-150 Ом , 0-300 Ом , 0-1200 Ом , 0-2500 Ом
NTC (0-1кОм, 0-3кОм, 0-5кОм, 0-10кОм)
Межа основної зведеної похибки вимірювання:
≤ 0.2 %
≤ 0.4 % (при переході на інший тип давача, без калібрування)
≤ 0.2 %
≤ 0.4 % (при переході на інший тип давача, без калібрування)
≤ 0.2 %
≤ 0.4 % (при переході на інший тип давача, без калібрування)
≤ 0.2 %
≤ 0.4 % (при переході на інший тип давача, без калібрування)
Час опитування входу:
до 0.1 секунди
до 0.1 секунди
до 0.1 секунди
до 0.1 секунди
Гальванічна ізоляція:
• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
Перехід на інший тип давача:
Перехід на інший тип давача, можливий користувачем. Без необхідності калібрування.
Перехід на інший тип давача, можливий користувачем. Без необхідності калібрування.
Перехід на інший тип давача, можливий користувачем. Без необхідності калібрування.
Перехід на інший тип давача, можливий користувачем. Без необхідності калібрування.
Кількість дискретних входів:
1
1
1
1
Рівні сигналів спрацювання:
• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО 18-30 В
• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО 18-30 В
• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО 18-30 В
• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО 18-30 В
Споживання входу:
≤ 10 мА
≤ 10 мА
≤ 10 мА
≤ 10 мА
Кількість виходів:
1 (опція)
1 (опція)
1 (опція)
1 (опція)
Тип виходу:
активний
активний
активний
активний
Діапазони можливих вихідних сигналів:
0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм
0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм
0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм
0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм
Межа основної зведеної похибки формування вихідного сигналу:
≤ 0.2 %
≤ 0.2 %
≤ 0.2 %
≤ 0.2 %
Кількість дискретних виходів:
2 (опція)
4 (опція)
2 (опція)
4 (опція)
2 (опція)
4 (опція)
2 (опція)
4 (опція)
Типи дискретних виходів:
• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А (при умові замовлення 2Р)
• Замикаючі реле: до 230В, 5А (при умові замовлення 4Р)
• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А (при умові замовлення 2Р)
• Замикаючі реле: до 230В, 5А (при умові замовлення 4Р)
• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А (при умові замовлення 2Р)
• Замикаючі реле: до 230В, 5А (при умові замовлення 4Р)
• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А (при умові замовлення 2Р)
• Замикаючі реле: до 230В, 5А (при умові замовлення 4Р)
Інтерфейс обміну даними:
RS-485
USB
RS-485
USB
RS-485
USB
RS-485
USB
Протокол обміну даних:
Modbus RTU
Modbus RTU
Modbus RTU
Modbus RTU
Тип індикації:
Семисегментна, цифрова
Семисегментна, цифрова
Семисегментна, цифрова
Лінійний індикатор, барграф
Семисегментна, цифрова
Лінійний індикатор, барграф
Точність індикації:
Чотири розряди
Шість розрядів
Чотири розряди
Чотири розряди
Напруга живлення:
Змінного струму: 230 В
Постійного струму: 24 В
Змінного струму: 230 В
Постійного струму: 24 В
Змінного струму: 230 В
Постійного струму: 24 В
Змінного струму: 230 В
Постійного струму: 24 В
Споживана потужність:
Постійного струму: не більше 200 мА
Змінного струму: не більше 4 ВА
Постійного струму: не більше 200 мА
Змінного струму: не більше 4 ВА
Постійного струму: не більше 250 мА
Змінного струму: не більше 4 ВА
Постійного струму: не більше 250 мА
Змінного струму: не більше 4 ВА
Наявність вбудованого джерела живлення входів:
Так, опція, при умові замовлення
= 24 В, 25 мА
Так, опція, при умові замовлення
= 24 В, 25 мА
Так, опція, при умові замовлення
= 24 В, 25 мА
Так, опція, при умові замовлення
= 24 В, 25 мА
Енергонезалежна пам'ять:
Так, EEPROM
Так, EEPROM
Так, EEPROM
Так, EEPROM
Гальванічна розв'язка:
• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В
• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В
• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В
• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В
Тип монтажу:
Щитовий
Щитовий
Щитовий
Щитовий
Розмір корпусу (ВхШхГ):
48х96х106 мм
48х96х106 мм
48х96х106 мм
96х48х106 мм
Маса, не більше:
не більше 0,25 кг
не більше 0,25 кг
не більше 0,25 кг
не більше 0,25 кг
Ступінь захисту:
IP30
IP30
IP30
IP30
Температура навколишнього середовища:
від -40 °С до +70 °С
від -40 °С до +70 °С
від -40 °С до +70 °С
від -40 °С до +70 °С
