Головна Вимірювачі-індикатори Багатоканальний вимірювачі-індикатори:

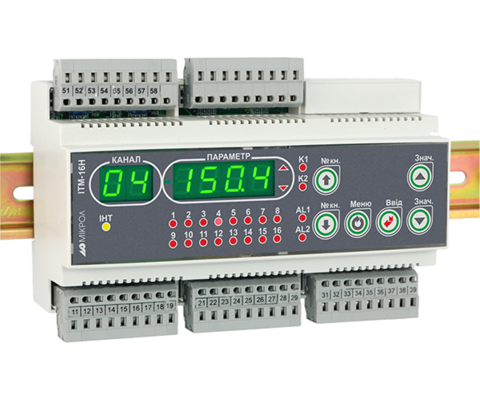

Індикатор - вимірювач, шіснадцятиканальний

від

21 294 ₴

з ПДВ

Оберіть модифікацію та заповніть код замовлення

Усі характеристики

Тільки відмінності

ІТМ-304

ІТМ-4

МТР-138

ІТМ-16

ІТМ-16Н

Загальна інформація:

Тип приладу:

Технологічний індикатор

Додаткові функції:

Перетворення вхідного сигналу
Сигналізація
Інтегрування
Математичні функції
Архівування

Перетворення вхідного сигналу
Сигналізація
Математичні функції

Перетворення вхідного сигналу
Сигналізація
Математичні функції
Регулювання

Перетворення вхідного сигналу
Сигналізація

Аналогові вхідні сигнали:Кількість аналогових входів:
4
4
8
 груповий вхід
16
 груповий вхід
16
 груповий вхід
Типи вхідних давачів та сигналів:
0-5 мА , 0-20 мА , 4-20 мА , -5-5 мА , -20-20 мА
 0-10 В , 0-100 мВ , -10-10 В , -100-100 мВ
 ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
 ТХА (K), ТХК (L), ТНН (N), ТЖК (J), ТПП 10 (S), ТПП (R), ТПР (B), ТМКн (T), ТХКн (E), ТВР -1(A-1), ТВР -2(A-2), ТВР -3(A-3)
 0-150 Ом , 0-300 Ом , 0-1200 Ом , 0-2500 Ом
0-5 мА , 0-20 мА , 4-20 мА
 0-75 мВ , 0-200 мВ , 0-2 В, 0-10 В
 ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
 ТХА (K), ТХК (L), ТЖК (J), ТПП 10 (S), ТПР (B),  ТХКн (E), ТВР -1(A-1)
 0-1кОм
0-5 мА , 0-20 мА , 4-20 мА
 0-75 мВ, 0-1 В, 0-10 В
 ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt1000
 ТХА (K), ТХК (L), ТЖК (J), ТПП 10 (S), ТПР (B),  ТХКн (E), ТВР -1(A-1)
 NTC 10 кОм
0-5 мА , 0-20 мА , 4-20 мА
 0-75 мВ, 0-200 мВ,  0-1 В, 0-10 В
 ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt1000
 ТХА (K), ТХК (L), ТЖК (J), ТПП 10 (S), ТПР (B),  ТХКн (E), ТВР -1(A-1)
0-5 мА , 0-20 мА , 4-20 мА
 0-75 мВ, 0-200 мВ,  0-1 В, 0-10 В
 ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt1000
 ТХА (K), ТХК (L), ТЖК (J), ТПП 10 (S), ТПР (B),  ТХКн (E), ТВР -1(A-1)
Межа основної зведеної похибки вимірювання:
≤ 0.2 %
 ≤ 0.4 % (при переході на інший тип давача, без калібрування)
≤ 0.2 %
≤ 0.2 %
≤ 0.2 %
≤ 0.2 %
Час опитування входу:
до 0.1 секунди
до 0.1 секунди
до 0.1 секунди
до 0.1 секунди
до 0.1 секунди
Гальванічна ізоляція:
• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Групова. Входи ізольовані від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Групова. Входи ізольовані від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Групова. Входи ізольовані від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
Перехід на інший тип давача:
Перехід на інший тип давача, можливий користувачем. Без необхідності калібрування.
Можлива користувачем, потребує калібрування
Можлива користувачем, потребує калібрування
 Груповий вхід, один тип на всі входи
Можлива користувачем, потребує калібрування
 Груповий вхід, один тип на всі входи
Можлива користувачем, потребує калібрування
 Груповий вхід, один тип на всі входи

Дискретні вхідні сигнали:

Кількість дискретних входів:

Не комплектується

В базовій: Не комплектується
В залежності від моделі модуля розширення: максимум 32

Аналогові вихідні сигнали:

Кількість виходів:

1 (опція)

до 4 (опція)

1 (тільки модуль розширення)

Тип виходу:

активний

Діапазони можливих вихідних сигналів:

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

Межа основної зведеної похибки формування вихідного сигналу:

≤ 0.2 %

Дискретні вихідні сигнали:

Кількість дискретних виходів:

8 (опція)

В базовій: 2 (NPN транзистор)
В залежності від моделі модуля розширення: максимум 32

В базовій: 2
В залежності від моделі модуля розширення: максимум 32

Типи дискретних виходів:

• NPN Транзистор: до 40В, 100мА
• Замикаючі реле: до 230В, 5А

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А
• Оптосимістор: до 300 В, 0.7 А

• NPN Транзистор: до 40В, 100мА
• Замикаюче реле: до 230В, 5А

Інтерфейси:

Інтерфейс обміну даними:

RS-485
USB
Ethernet

RS-485

Протокол обміну даних:

Modbus RTU
Modbus TCP

Modbus RTU
Slave

Індикація:

Тип індикації:

Семисегментна, цифрова
4-ри розряди

Семисегментна, цифрова

Точність індикації:

Чотири розряди

Електричні дані:Напруга живлення:
Змінного струму: 230 В
 Постійного струму: 24 В
Змінного струму: 230 В
 Постійного струму: 24 В
Змінного струму: 230 В
 Постійного струму: 24 В
Змінного струму: 230 В
 Постійного струму: 24 В
Змінного струму: 230 В
 Постійного струму: 24 В
Споживана потужність:
Постійного струму:  не більше 400 мА
Змінного струму: не більше 7 ВА
Змінного струму: ≤ 7.3 ВА
 Постійного струму:  не більше 310 мА
Змінного струму: ≤ 5.8 ВА
 Постійного струму:  не більше 250 мА
Змінного струму: ≤10 ВА
 Постійного струму:  не більше 350 мА
Змінного струму: ≤ 5 ВА
 Постійного струму:  не більше 300 мА
Наявність вбудованого джерела живлення входів:
Так, опція, при умові замовлення
 = 24 В, 25 мА (два канали)
Опція, при умові замовлення сигналу 4..20мА
 = 24 В, 25 мА
Не комплектується
Так, опція, при умові замовлення
 = 24 В, 25 мА (два канали)
Не комплектується
Енергонезалежна пам'ять:
Так, EEPROM
Так, EEPROM
Так, EEPROM
Так, EEPROM
Так, EEPROM
Гальванічна розв'язка:
• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В
• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 1500 В
• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В
• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В
• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В

Корпус:

Тип монтажу:

Щитовий

DIN-рейку

Розмір корпусу (ВхШхГ):

96х96х153 мм

96х96х135 мм

110х160х58 мм

Маса, не більше:

не більше 0,25 кг

не більше 0,5 кг

не більше 1,0 кг

не більше 0,5 кг

Ступінь захисту:

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

Документація

ІТМ-16Н

UA Настанова щодо експлуатування, ІТМ-16Н, v1.08 3.92 MB PDF

Програмне забезпечення

Інсталяція MIK-Configurator:

UA Інсталяційний архів, v3.026 130.67 MB ZIP

Настанова щодо експлуатування MIK-Configurator:

UA Настанова щодо експлуатування 1.46 MB PDF
