- Пневмоелектричний перетворювач, абсолютний та відносний

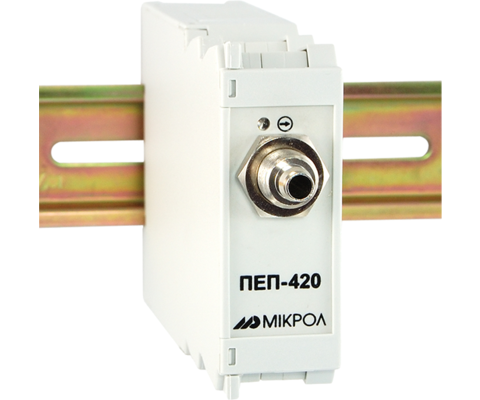

ПЕП-420 - Пневмоелектричний перетворювач, абсолютний та відносний

Оберіть модифікацію:

Код замовлення:

ПЕП-420
AA
Діапазон вхідного сигналу:
PP
Тип вимірювального тиску:
TT
Розмір трубки, яка підключається:

Кількість:

Доступний для замовлення

📌 Призначення:
Блок призначений для безперервного пропорційного перетворення сигналу абсолютного або відносного тиску стисненого повітря, що надходить від пневматичних вимірювальних пристроїв, у стандартний уніфікований сигнал постійного струму 4…20 мА.
Живлення здійснюється за принципом токової петлі (loop-powered), що забезпечує простоту підключення та високу завадостійкість.

⚙️ Функціональні можливості:

  • 📏 Лінійне пропорційне перетворення пневматичного сигналу у вихідний електричний сигнал 4…20 мА.
  • 🛡 Гальванічна ізоляція між вхідним колом, вихідним сигналом і живленням.
  • 🔄 Вибір діапазону вхідного сигналу:
    • 0…10 кПа
    • 0…50 кПа
    • 0…100 кПа
    • 20…100 кПа
    • 0…200 кПа
  • 🔌 Живлення від токової петлі (loop-powered).
  • 🔩 Гвинтовий клемник для надійного промислового підключення.
Входи:
  • к-сть: 1
  • 0-10кПа, 0-50кПа, 0-100кПа, 20-100кПа, 0-200кПа.
Тип вхідного тиску:
  • абсолютний
  • відносний
Виходи:
  • к-сть: 1
  • 4-20мА
  • токова петля
Продавець

від

11 142

з ПДВ

Оберіть модифікацію та заповніть код замовлення

ПЕП-11

ПЕП-422

ПЕП-420

Вхідні сигнали:

Кількість входів:

1

1

1

Тип входу:

Абсолютний тиск
Відносний тиск
Диференціальний тиск

Диференціальний тиск

Абсолютний тиск
Диференціальний тиск

Діапазони можливих вхідних сигналів:

0 - 10 кПа
0 - 50 кПа
0 - 100 кПа
20 - 100 кПа
0 - 200 кПа

0 - 10 кПа
0 - 50 кПа
0 - 100 кПа
20 - 100 кПа
0 - 200 кПа

0 - 10 кПа
0 - 50 кПа
0 - 100 кПа
20 - 100 кПа
0 - 200 кПа

Межа основної зведеної похибки вимірювання:

0-10 кПа: ±1,0 %
0-50 кПа: ±0,5 %
0-200 кПа: ±0,5 %
0-100 кПа ±0,25 %
20-100 кПа ±0,25 %

0-10 кПа: ±1,0 %
0-50 кПа: ±0,5 %
0-200 кПа: ±0,5 %
0-100 кПа ±0,25 %
20-100 кПа ±0,25 %

0-10 кПа: ±1,0 %
0-50 кПа: ±0,5 %
0-200 кПа: ±0,5 %
0-100 кПа ±0,25 %
20-100 кПа ±0,25 %

Період вимірювання та перетворення:

0,01 секунда

0,01 секунда

0,01 секунда

Аналогові вихідні сигнали:

Кількість виходів:

1

1

1

Тип виходу:

активний

пасивний, токова петля

пасивний, токова петля

Діапазони можливих вихідних сигналів:

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R ≤ 500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

від 4 мА до 20 мА / R≤500 Ом

від 4 мА до 20 мА / R≤500 Ом

Дискретні вихідні сигнали:

Наявність дискретних виходів:

Ні

Ні

Ні

Кількість дискретних виходів:

не комплектується

не комплектується

не комплектується

Типи дискретних виходів:

не комплектується

не комплектується

не комплектується

Інтерфейси:

Інтерфейс обміну даними:

не комплектується

не комплектується

не комплектується

Протокол обміну даних:

не комплектується

не комплектується

не комплектується

Індикація:

Цифрова індикація:

Ні

Ні

Ні

Електричні дані:

Напруга живлення:

Постійного струму: 24 В
Змінного струму: 230 В

Токова петля, 24В

Токова петля, 24В

Споживана потужність:

Постійного струму: не більше 120 мА
Змінного струму: не більше 5 ВА

не більше 20 мА (канал)

не більше 20 мА (канал)

Енергонезалежна пам'ять:

не комплектується

не комплектується

не комплектується

Гальванічна розв'язка:

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 500 В.

Корпус:

Тип монтажу:

на DIN-рейку

на DIN-рейку

на DIN-рейку

Розмір корпусу (ВхШхГ):

96х55х110 мм

76х26х115 мм

76х26х115 мм

Маса, не більше:

0,4 кг

0,2 кг

0,2 кг

Ступінь захисту:

IP30

IP30

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С

Документація

ПЕП-420

UA Настанова щодо експлуатування ПЕП-420, v 1.01 887.19 KB PDF
