- Програмований логічний контролер

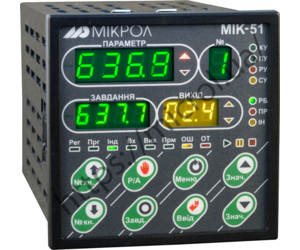

МІК-51

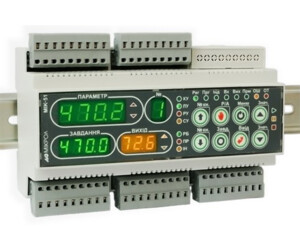

МІК-51Н

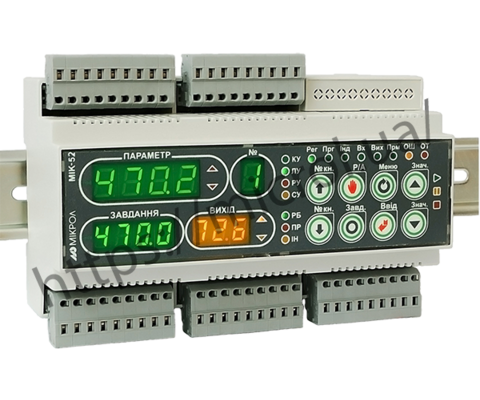

МІК-52

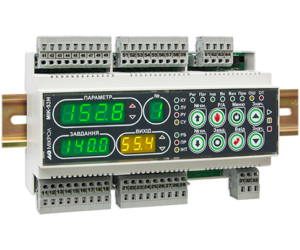

МІК-52Н
МІК-53Н
Модуль розширення:
Підтримується
Підтримується
Підтримується
Підтримується
Не підтримується
Кількість модулів розширення:
1
1
1
1
Не підтримується
Моделі модулів розширення:
МР-52-01: 8 дискретних входів
МР-52-03: 8 дискретних виходів
МР-52-04: 8 дискретних входів та 1 аналоговий вихід
МР-52-06: 8 дискретних виходів та 1 анаговий вихід
МР-52-07: 3 аналогових виходи
МР-52-11: 16 дискретних входів
МР-52-12: 8 дискретних входів та 8 дискретних виходів
МР-52-13: 8 дискретних входів, 8 дисктрених виходів та 1 аналоговий вихід
МР-52-15: 16 дискретних виходів та 1 аналоговий вихід
МР-52-30: 32 дискретних входи
МР-52-31: 24 дискретних входів та 8 дискретних виходів
МР-52-32: 16 дискретних входів та 16 дискретних виходів
МР-52-33: 8 дискретних входів та 24 дискре
МР-51Н-11: 16 дискретних входів
МР-51Н-13: 8 дискретних входів, 8 дисктрених виходів та 1 аналоговий вихід
МР-51Н-15: 16 дискретних виходів та 1 аналоговий вихід
МР-51Н-16: 16 дискретних входів та 3 аналогових виходи
МР-51Н-17: 8 дискретних входів, 8 дисктрених виходів та 3 аналогових вихода
МР-51Н-18: 16 дискретних виходів та 3 аналогових виходи
МР-51Н-30: 32 дискретних входи
МР-51Н-31: 24 дискретних входів та 8 дискретних виходів
МР-51Н-32: 16 дискретних входів та 16 дискретних виходів
МР-51Н-33: 8 дискретних входів та 24 дискретних виходів
МР-51Н-34: 32 дискретних виходи
МР-52-01: 8 дискретних входів
МР-52-03: 8 дискретних виходів
МР-52-04: 8 дискретних входів та 1 аналоговий вихід
МР-52-06: 8 дискретних виходів та 1 анаговий вихід
МР-52-07: 3 аналогових виходи
МР-52-11: 16 дискретних входів
МР-52-12: 8 дискретних входів та 8 дискретних виходів
МР-52-13: 8 дискретних входів, 8 дисктрених виходів та 1 аналоговий вихід
МР-52-15: 16 дискретних виходів та 1 аналоговий вихід
МР-52-30: 32 дискретних входи
МР-52-31: 24 дискретних входів та 8 дискретних виходів
МР-52-32: 16 дискретних входів та 16 дискретних виходів
МР-52-33: 8 дискретних входів та 24 дискре
МР-51Н-11: 16 дискретних входів
МР-51Н-13: 8 дискретних входів, 8 дисктрених виходів та 1 аналоговий вихід
МР-51Н-15: 16 дискретних виходів та 1 аналоговий вихід
МР-51Н-16: 16 дискретних входів та 3 аналогових виходи
МР-51Н-17: 8 дискретних входів, 8 дисктрених виходів та 3 аналогових вихода
МР-51Н-18: 16 дискретних виходів та 3 аналогових виходи
МР-51Н-30: 32 дискретних входи
МР-51Н-31: 24 дискретних входів та 8 дискретних виходів
МР-51Н-32: 16 дискретних входів та 16 дискретних виходів
МР-51Н-33: 8 дискретних входів та 24 дискретних виходів
МР-51Н-34: 32 дискретних виходи
Не підтримується
Кількість аналогових входів:
4
4
8
4
• моделі 31-33: Не комплектується
• моделі 21-24: 2
• моделі 41-42: 4
Типи вхідних давачів та сигналів:
• Уніфіковані: 0-5мА, 0(4)-20мА, 0-10В
• Напруга: 0-50мВ, 0-200мВ, 0-1В
• Термоперетворювачі опору: ТСП(50П, 100П, гр.21, Pt100, Pt500, Pt1000), ТСМ(50М, 100М, гр.23)
• Термопари: ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)
• Уніфіковані: 0-5мА, 0(4)-20мА, 0-10В
• Напруга: 0-50мВ, 0-200мВ, 0-1В
• Термоперетворювачі опору: ТСП(50П, 100П, гр.21, Pt100), ТСМ(50М, 100М, гр.23)
• Термопари: ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)
• Уніфіковані: 0-5мА, 0(4)-20мА, 0-10В
• Уніфіковані: 0-5мА, 0(4)-20мА, 0-10В
• Уніфіковані: 0-5мА, 0(4)-20мА, 0-10В
Межа основної зведеної похибки вимірювання:
± 0,2 %
± 0,2 %
± 0,2 %
± 0,2 %
± 0,2 %
Час опитування входу:
0.1 секунда
0.1 секунда
0.1 секунда
0.1 секунда
0.1 секунда
Гальванічна ізоляція:
• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
Кількість аналогових виходів:
• Базова модель: 1
• З модулем розширення: до 4
• Базова модель: 1
З модулем розширення: до 4
• Базова модель: 1
• З модулем розширення: до 4
• Базова модель: 1
З модулем розширення: до 4
• моделі 21-22, 31-33, 41-42: Не комплектується
• моделі 23-24: 1
Типи вихідних аналогових сигналів:
• Уніфіковані: 0-5 мА , 0(4)-20 мА, 0-10В
• Уніфіковані: 0-5 мА , 0(4)-20 мА, 0-10В
• Уніфіковані: 0-5 мА , 0(4)-20 мА, 0-10В
• Уніфіковані: 0-5 мА , 0(4)-20 мА, 0-10В
• Уніфіковані: 0-5 мА , 0(4)-20 мА, 0-10В
Межа основної зведеної похибки формування вихідного сигналу:
АО1: ±0,2 %
АО2-AO4: ±0,4 %
АО1: ±0,2 %
АО2-AO4: ±0,4 %
АО1: ±0,2 %
АО2-AO4: ±0,4 %
АО1: ±0,2 %
АО2-AO4: ±0,4 %
АО1: ±0,2 %
Гальванічна ізоляція:
• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
Кількість дискретних входів:
Базова модель: 3
З модулем розширення: до 35
Базова модель: 3
З модулем розширення: до 35
Базова модель: 3
З модулем розширення: до 35
Базова модель: 3
З модулем розширення: до 35
• моделі 22,24,33,42: 8
• моделі 21,23,32,41: 16
• моделі 31: 24
Рівні сигналів спрацювання:
• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО: 18-30 В
• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО: 18-30 В
• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО: 18-30 В
• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО: 18-30 В
• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО: 18-30 В
Споживання входу:
≤ 10 мА
≤ 10 мА
≤ 10 мА
≤ 10 мА
≤ 10 мА
Гальванічна ізоляція:
• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
Кількість дискретних виходів:
Базова модель: 5
З модулем розширення: до 37
Базова модель: 5
З модулем розширення: до 37
Базова модель: 5
З модулем розширення: до 37
Базова модель: 5
З модулем розширення: до 37
• моделі 21,23,31,41: 8
• моделі 22,24,32,42: 16
• моделі 33: 24
Типи виходів:
• Транзистор ОК: до 40В, 100мА
• Твердотільне реле: до 60В, 1.0АAC/ADC
• Перемикаюче реле: до 220В, 8А
• Замикаюче реле: до 220В, 5А
• Оптосимістор: 600В, то 50мА
• Транзистор ОК: до 40В, 100мА
• Твердотільне реле: до 60В, 1.0АAC/ADC
• Перемикаюче реле: до 220В, 8А
• Замикаюче реле: до 220В, 5А
• Оптосимістор: 600В, то 50мА
• Транзистор ОК: до 40В, 100мА
• Твердотільне реле: до 60В, 1.0АAC/ADC
• Перемикаюче реле: до 220В, 8А
• Замикаюче реле: до 220В, 5А
• Оптосимістор: 600В, то 50мА
• Транзистор ОК: до 40В, 100мА
• Твердотільне реле: до 60В, 1.0АAC/ADC
• Перемикаюче реле: до 220В, 8А
• Замикаюче реле: до 220В, 5А
• Оптосимістор: 600В, то 50мА
• Замикаюче реле: до 220В, 5А
Гальванічна ізоляція:
• Повна. Вихід ізольований від інших кіл (крім транзисторного типу).
• Напруга гальванічної розв'язки не менше 500 В.
• Групова. Група виходів ізольована від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Повна. Вихід ізольований від інших кіл (крім транзисторного типу).
• Напруга гальванічної розв'язки не менше 500 В.
• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Повна. Інтерфейс ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
Тип індикації:
Семисегментна, чотирирозрядна
Семисегментна, чотирирозрядна
Семисегментна, чотирирозрядна
Семисегментна, чотирирозрядна
Семисегментна, чотирирозрядна
Точність індикації:
± 0,01 %
± 0,01 %
± 0,01 %
± 0,01 %
± 0,01 %
Тип інтерфейсу:
RS-485
RS-485
RS-485
RS-485
RS-485
Протокол обміну даних:
Modbus-RTU (режим Slave)
Modbus-RTU (режим Slave)
Modbus-RTU (режим Slave)
Modbus-RTU (режим Slave)
Modbus-RTU (режим Slave)
Максимальна довжина лінії в межах одного сегмента мережі:
до 1200 метрів
до 1200 метрів
до 1200 метрів
до 1200 метрів
до 1200 метрів
Гальванічна розв'язка:
• Повна. Інтерфейс ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Повна. Інтерфейс ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Повна. Інтерфейс ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Повна. Інтерфейс ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Повна. Інтерфейс ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
Тип монтажу:
Щитовий
на DIN-рейку
Щитовий
на DIN-рейку
на DIN-рейку
Розмір корпусу (ВхШхГ):
96х96х186 мм
110x160x58 мм
96х96х186 мм
110x160x58 мм
110x160x58 мм
Монтажна глибина:
190 мм
190 мм
190 мм
190 мм
190 мм
Маса, не більше:
1.0 кг
1.0 кг
1.0 кг
1.0 кг
1.0 кг
Ступінь захисту:
IP30
IP30
IP30
IP30
IP30
Напруга живлення:
• Змінного струму: ~ 230 (+22 В, -33 В) (50 ± 1) Гц
• Постійного струму: 24±4 В
• Змінного струму: ~ 230 (+22 В, -33 В) (50 ± 1) Гц
• Постійного струму: 24±4 В
• Змінного струму: ~ 230 (+22 В, -33 В) (50 ± 1) Гц
• Постійного струму: 24±4 В
• Змінного струму: ~ 230 (+22 В, -33 В) (50 ± 1) Гц
• Постійного струму: 24±4 В
• Змінного струму: ~ 230 (+22 В, -33 В) (50 ± 1) Гц
• Постійного струму: 24±4 В
Споживана потужність:
• Змінного струму: 13 В·А
• Постійного струму: не більше 350 мА
• Змінного струму: 13 В·А
• Постійного струму: не більше 350 мА
• Змінного струму: 13 В·А
• Постійного струму: не більше 350 мА
• Змінного струму: 13 В·А
• Постійного струму: не більше 350 мА
• Змінного струму: 13 В·А
• Постійного струму: не більше 350 мА
Температура навколишнього середовища:
від -40 °С до +70 °С
від -40 °С до +70 °С
від -40 °С до +70 °С
від -40 °С до +70 °С
від -40 °С до +70 °С
Приміщення використання:
закрите вибухо-, пожежобезпечне
закрите вибухо-, пожежобезпечне
закрите вибухо-, пожежобезпечне
закрите вибухо-, пожежобезпечне
закрите вибухо-, пожежобезпечне
Вібрація:
з частотою до 60 Гц з амплітудою до 0,1 мм
з частотою до 60 Гц з амплітудою до 0,1 мм
з частотою до 60 Гц з амплітудою до 0,1 мм
з частотою до 60 Гц з амплітудою до 0,1 мм
з частотою до 60 Гц з амплітудою до 0,1 мм
Атмосферний тиск:
від 84 до 106,7 кПа
від 84 до 106,7 кПа
від 84 до 106,7 кПа
від 84 до 106,7 кПа
від 84 до 106,7 кПа
