- Блок перетворення взаємної індуктивності

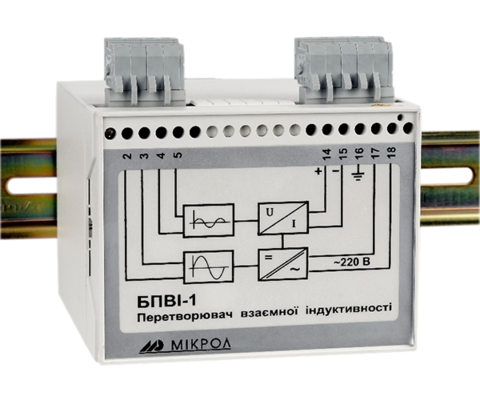

БПВІ-1 - Блок перетворення взаємної індуктивності

Оберіть модифікацію:

Код замовлення:

БПВІ-1
AA
Тип вхідного сигналу:
BB
Тип вихідного сигналу:
U
Напруга живлення:

Кількість:

Доступний для замовлення

📌 Призначення:
Блок призначений для безперервного пропорційного перетворення сигналу від давачів взаємної індуктивності, побудованих на основі диференціального трансформатора, у стандартні уніфіковані аналогові сигнали:

  • Струму: 4…20 мА, 0…20 мА, 0…5 мА
  • Напруги: 0…10 В

Використовується у складі вимірювальних систем з такими приладами:

  • Манометр – для вимірювання надлишкового тиску
  • Дифманометр – для вимірювання різниці тисків
  • Вакууметр – для вимірювання розрідження
  • Мановакууметр – для вимірювання надлишкового тиску та розрідження
  • Напоромір – для вимірювання малих надлишкових тисків до 40 кПа
  • Інші прилади для вимірювання малих тисків та розріджень

⚙️ Функціональні можливості:

  • 📏 Лінійне пропорційне перетворення індуктивного сигналу у стандартні аналогові вихідні сигнали струму або напруги.
  • 🛡 Гальванічна ізоляція між вхідними, вихідними та живильними колами для підвищення надійності та захисту обладнання.
  • 🔌 Підключення давачів з діапазоном вхідної індуктивності:
    • 0…10 мГн
    • –10…0…+10 мГн (симетричний діапазон)
  • Гнучкі варіанти живлення:
    • змінний струм: ~(220±22) В
    • постійний струм: 24 В DC, 120 мА
  • 🔩 Клемник під гвинт для надійного монтажу в промислових умовах.
Входи:
  • к-сть: 1
  • взаємна індуктивність
  • 0 - 10 мГн
  • -10 - 0 - +10 мГн.
Виходи:
  • к-сть: 1
  • активний
  • 0-5мА, 0(4)-20мА, 0-10В.
Живлення:
  • = 24 B, 120мA
  • ~230V, 5ВA
Продавець

від

7 002

з ПДВ

Оберіть модифікацію та заповніть код замовлення

БПВІ-1

БПВІ-10

Вхідні сигнали:

Кількість входів:

1

1

Тип входу:

Чотирипровідне підключення

Чотирипровідне підключення

Діапазони можливих вхідних сигналів:

0-10 мГн
-10 - 0 - +10 мГн

0-10 мГн
-10 - 0 - +10 мГн

Межа основної зведеної похибки вимірювання:

± 0,25 %

± 0,25 %

Період вимірювання та перетворення:

0,01 секунда

0,01 секунда

Аналогові вихідні сигнали:

Кількість виходів:

1

1

Тип виходу:

активний

активний

Діапазони можливих вихідних сигналів:

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R ≤ 500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R ≤ 500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

Дискретні вихідні сигнали:

Наявність дискретних виходів:

Ні

Так

Кількість дискретних виходів:

не комплектується

два

Типи дискретних виходів:

не комплектується

• Транзистор ОК: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А

Інтерфейси:

Інтерфейс обміну даними:

не комплектується

RS-485

Протокол обміну даних:

не комплектується

Modbus RTU

Індикація:

Цифрова індикація:

Ні

Семисигментна

Електричні дані:

Напруга живлення:

Постійного струму: 24 В
Змінного струму: 230 В

Постійного струму: 24 В
Змінного струму: 230 В

Споживана потужність:

Постійного струму: не більше 120 мА
Змінного струму: не більше 5 ВА

Постійного струму: не більше 200 мА
Змінного струму: не більше 6 ВА

Енергонезалежна пам'ять:

не комплектується

не комплектується

Гальванічна розв'язка:

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 500 В.

Корпус:

Тип монтажу:

на DIN-рейку

на DIN-рейку

Розмір корпусу (ВхШхГ):

96х100х110 мм

96х100х110 мм

Маса, не більше:

0,5 кг

0,5 кг

Ступінь захисту:

IP30

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

Документація

БПВІ-1

UA Настанова щодо експлуатування БПВІ-1, v 2.12 763.61 KB PDF
