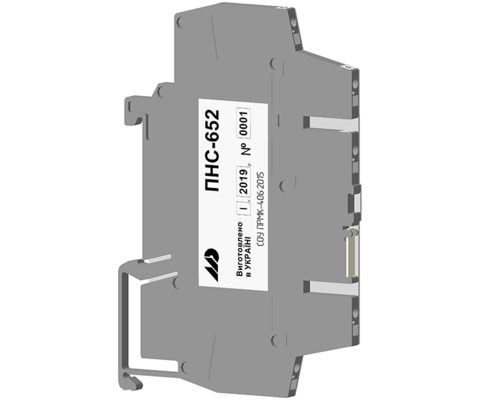

ПНС-652 - Перетворювач змінної напруги та струму

Оберіть модифікацію:

Код замовлення:

ПНС-652
AA
Діапазон вхідного сигналу:
BB
Діапазон вихідного сигналу:

Кількість:

Доступний для замовлення

Перетворювач ПНС-652, призначений для лінійного перетворення сигналів змінної напруги або змінного струму в уніфікований аналоговий сигнал постійного струму. Перетворювач застосовується для контролю електричних мереж та установок, для телемеханізації та автоматизації об'єктів електроенергетики та АСУ ТП енергоємних об'єктів різних галузей промисловості.

Функції:

  • Лінійне перетворення величини вхідного сигналу змінної напруги або струму в аналоговий уніфікований сигнал: 0..5мА, 0..20мА, 4..20мА, 0..10В;
  • Повна гальванічна ізоляція;
  • Тонкий корпус, пружинні клеми.
Вхідний сигнал:
  • однофазний
  • змінна напруга (модифікації)
  • зміний струм (модифікації)
  • шунт
Вихідний сигнал:
  • к-сть: 1
  • 0..5 мА, 0..20 мА, 4..20 мА
  • 0..10 В
Живлення:
  • = 24 B, 30 мA
Продавець

від

4 506

з ПДВ

Оберіть модифікацію та заповніть код замовлення

ПНС-2

ПНС-102

ПНС-652

ПНС-420

Загальна інформація:

Тип електромережі:

Однофазна

Однофазна

Однофазна

Однофазна

Тип вхідного сигналу:

Змінна напруга

Змінна напруга

Змінна напруга
Змінний струм

Змінна напруга

Вхідні сигнали:

Кількість входів:

1

1

1

1

Діапазони можливих вхідних сигналів:

Від 0 до 75 мВ (з шунту) / R = 250 кОм
Від 0 до 10 В / R = 130 кОм
Від 0 до 15 В / R = 200 кОм
Від 0 до 60 В / R = 267 кОм
Від 0 до 100 В, / R = 200 ком
Від 0 до 150 В / R = 667 кОм
Від 0 до 250 В / R = 667 кОм
Від 0 до 500 В / R = 1,3 МОМ
Від 0 до 750 В / R = 2.5 Ом

Від 0 до 75 мВ (з шунту) / R = 250 кОм
Від 0 до 10 В / R = 130 кОм
Від 0 до 15 В / R = 200 кОм
Від 0 до 60 В / R = 267 кОм
Від 0 до 100 В, / R = 200 ком
Від 0 до 150 В / R = 667 кОм
Від 0 до 250 В / R = 667 кОм
Від 0 до 500 В / R = 1,3 МОМ
Від 0 до 750 В / R = 2.5 Ом

Від 0 до 100 мA / R = 1 Ом
Від 0 до 1 A / R = 0.1 Ом
Від 0 до 2.5 A / R = 0.1 Ом
Від 0 до 5 A / R = 0.022 Ом
Від 0 до 75 мВ (з шунту) / R = 250 кОм
Від 0 до 10 В / R = 1 МОм
Від 0 до 15 В / R = 3 МОм
Від 0 до 60 В / R = 600 кОм
Від 0 до 100 В / R = 850 кОм
Від 0 до 150 В / R = 1.4 МОм
Від 0 до 250 В / R = 2.3 МОм
Від 0 до 500 В / R = 5 МОм

Від 0 до 10 В / R = 50 кОм
Від 0 до 15 В / R = 150 кОм
Від 0 до 60 В / R = 300 кОм
Від 0 до 100 В / R = 500 кОм
Від 0 до 150 В / R = 750 кОм
Від 0 до 250 В / R = 1.2 МОм
Від 0 до 500 В / R = 2.5 МОм

Межа основної зведеної похибки вимірювання:

0,4 %

0,4 %

0,4 %

0,4 %

Період вимірювання та перетворення:

налаштовувальний: від 0.5 до 6 секунд

не більше 6 секунд

не більше 6 секунд

налаштовувальний: до 0.6 секунд

Граничне навантаження:

в 2 рази, з тривалістю до 5 секунд

в 2 рази, з тривалістю до 5 секунд

• перевищення в 5 разів та тривалістю до 5 секунд, для величини напруги до 100В.
• перевищення в 2 рази та тривалістю до 5 секунд, для величини напруги більше 100В.
• перевищення в 5 разів та тривалістю до 5 секунд, для струмових сигналів.

• перевищення в 5 разів та тривалістю до 5 секунд, для величини напруги до 100В.
• перевищення в 2 рази та тривалістю до 5 секунд, для величини напруги більше 100В.

Максимальна частота вхідного сигналу:

1 кГц

до 1 кГц

-

-

Аналогові вихідні сигнали:

Кількість виходів:

1

1

1

1

Тип виходу:

активний

активний

активний

пасивний

Діапазони можливих вихідних сигналів:

0 – 5 мА / R ≤ 2000 Ом
–5 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм
–10 – 10 В / R ≤ 2 кОм

0 – 5 мА / R ≤ 2000 Ом
–5 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм
–10 – 10 В / R ≤ 2 кОм

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

4 – 20 мА / R ≤ 500 Ом

Індикація:

Цифрова індикація:

Не комплектується

Не комплектується

Не комплектується

Не комплектується

Електричні дані:

Напруга живлення:

Постійного струму: 24 В
Змінного струму: 230 В

Постійного струму: 24 В
Змінного струму: 230 В

Постійного струму: 24 В

Постійного струму: 24 В (токова петля)

Споживана потужність:

Постійного струму: не більше 120 мА
Змінного струму: ≤ 5.0 ВА

Постійного струму: не більше 100 мА
Змінного струму: ≤ 5.0 ВА

Постійного струму: не більше 30 мА

Постійного струму: не більше 30 мА

Гальванічна розв'язка:

• Повна. Всі вузли ізольовані один від одного
• Напруга гальванічної (електричної) ізоляції не менше 2000 В

• Повна. Всі вузли ізольовані один від одного
• Напруга гальванічної (електричної) ізоляції не менше 2000 В

• Повна. Всі вузли ізольовані один від одного
• Напруга гальванічної (електричної) ізоляції не менше 2000 В

-

Корпус:

Тип монтажу:

на DIN рейку

на DIN рейку

на DIN рейку

на DIN рейку

Маса, не більше:

не більше 0,5 кг

не більше 0.2 кг

не більше 0.1 кг

не більше 0.1 кг

Розмір корпусу (ВхШхГ):

95х100х110 мм

100х23х115 мм

94х7х64 мм

76х26х115 мм

Ступінь захисту:

IP30

IP30

IP20

IP20

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С

Документація

ПНС-652

UA Настанова щодо експлуатування ПНС-652, v.1.01 751.96 KB PDF
