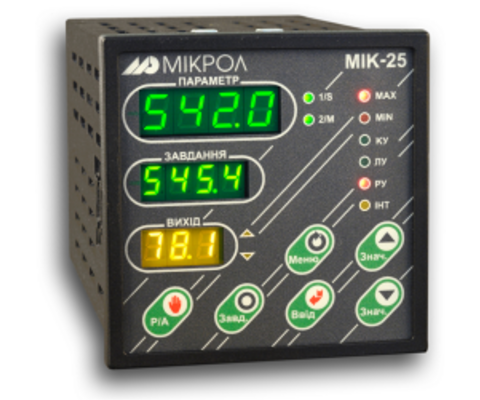

МІК-25 Універсальний мікропроцесорний ПІД регулятор з додатковими функціями

Про компанію

Як оформити замовлення?Гарантія і сервіс Доставка Про нас Контакти Дилери Наші клієнти Декларації ТР

Завантаження

Галузеві рішення Настанови по експлуатації Інформація по Weintek Програмне забезпечення Методики калібрування

Головна Регулятори (ПІД, ON/OFF) Знято з виробництва:

Універсальний мікропроцесорний ПІД регулятор з додатковими функціями

від

13 296 ₴

з ПДВ

Оберіть модифікацію та заповніть код замовлення

Усі характеристики

Тільки відмінності

МІК-21

МІК-25

Загальна інформація:

Тип регулювання:

Двопозиційний (ON/OFF)
Трипозиційний
Аналоговий ПІД регулятор
Імпульсний ПІД регулятор
ШІМ ПІД регулятор
ПІД регулятор співвідношення
ПІД регулятор з корекцією

Двопозиційний (ON/OFF)
Трипозиційний
Аналоговий ПІД регулятор
Імпульсний ПІД регулятор
ШІМ ПІД регулятор
Каскадний регулятор
ПІД регулятор співвідношення
ПІД регулятор з корекцією

Кількість незалежних регуляторів:

Додаткові функції:

Сигналізатор
Перетворювач
Зворотній зв'язок

Аналогові вхідні сигнали:Кількість аналогових входів:
2
2
Тип входу:
уніфіковані: пасивний
термоопір: трьохпровідне підключення
уніфіковані: пасивний
термоопір: трьохпровідне підключення
Типи вхідних давачів та сигналів:
0-5 мА , 0-20 мА , 4-20 мА
 0-2 В, 0-10 В, 0-75 мВ, 0-200 мВ
 ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
 ТХА (K), ТХК (L), ТЖК (J), ТПП 10 (S), ТПР (B), ТМКн (T), ТВР -1(A-1)
 0-1000 Ом
0-5 мА , 0-20 мА , 4-20 мА
 0-2 В, 0-10 В, 0-75 мВ, 0-200 мВ
 ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
 ТХА (K), ТХК (L), ТЖК (J), ТПП 10 (S), ТПР (B), ТМКн (T), ТВР -1(A-1)
 0-1000 Ом
Межа основної зведеної похибки вимірювання:
≤ 0.2
≤ 0.2
Час опитування входу:
до 0.1
до 0.1
Гальванічна ізоляція:
• Вхід ізольований від інших кіл.
• Вхід ізольований від інших кіл.
Перехід на інший тип давача:
Можлива користувачем, потребує калібрування
Можлива користувачем, потребує калібрування

Дискретні вхідні сигнали:

Кількість дискретних входів:

Рівні сигналів спрацювання:

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО 18-30 В

Споживання входу:

≤ 10 мА

Аналогові вихідні сигнали:

Кількість виходів:

Тип виходу:

активний

Діапазони можливих вихідних сигналів:

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

Межа основної зведеної похибки формування вихідного сигналу:

≤ 0.2 %

Дискретні вихідні сигнали:

Кількість дискретних виходів:

Типи дискретних виходів:

• NPN Транзистор: до 40В, 100мА (КБЗ-25-11)
• Перемикаюче реле: до 230В, 8А (КБЗ-28Р-11)
• Оптосимістор: до 300В, 0.7А (КБЗ-28С-11)
• Твердотільне реле: до 60В, 1.0АAC/ADC (КБЗ-28К-11)

Інтерфейси:

Інтерфейс обміну даними:

RS-485

Протокол обміну даних:

Modbus RTU

Індикація:

Тип індикації:

Семисегментна, цифрова

Точність індикації:

Чотири розряди

Електричні дані:Напруга живлення:
Змінного струму: 230 В
 Постійного струму: 24 В
Змінного струму: 230 В
 Постійного струму: 24 В
Споживана потужність:
Змінного струму: не більше 8.5 ВА
 Постійного струму:  не більше 250 мА
Змінного струму: не більше 8.5 ВА
 Постійного струму:  не більше 250 мА
Наявність вбудованого джерела живлення входів:
Так, опція, при умові замовлення
 = 24 В, 25 мА
Так, опція, при умові замовлення
 = 24 В, 25 мА
Енергонезалежна пам'ять:
Так, EEPROM
Так, EEPROM
Гальванічна розв'язка:
• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В
• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В

Корпус:

Тип монтажу:

Щитовий

Розмір корпусу (ВхШхГ):

96х96х135 мм

Маса, не більше:

не більше 0,35 кг

Ступінь захисту:

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

Програмне забезпечення

Інсталяція MIK-Configurator:

UA Інсталяційний архів, v3.026 130.67 MB ZIP

Настанова щодо експлуатування MIK-Configurator:

UA Настанова щодо експлуатування 1.46 MB PDF
