Головна Вимірювачі-індикатори Одноканальні вимірювачі-індикатори:

Індикатор - вимірювач технологічних параметрів

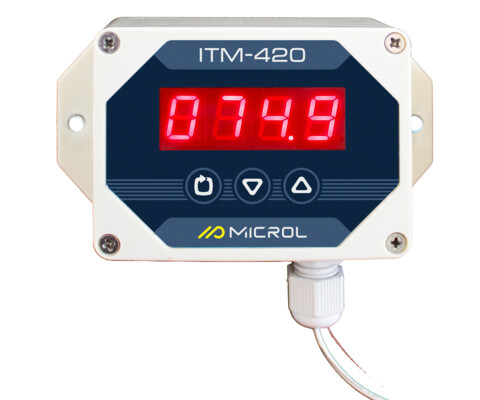

ІТМ-420 Індикатор - вимірювач технологічних параметрів

Код замовлення:

ІТМ-420

AA

тип дисплею та індикатора:

01

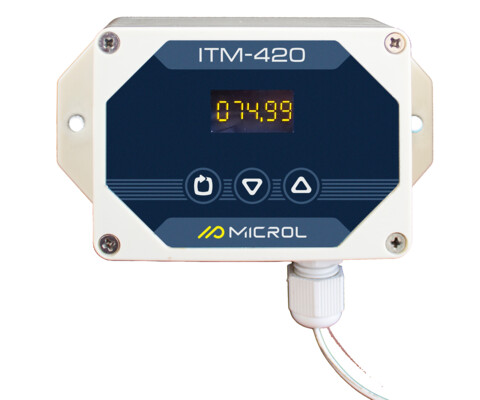

OLED індикатор з висотою цифри 5,5мм

02

7-ми сегментний індикатор з висотою цифри 7 мм

03

7-ми сегментний індикатор з висотою цифри 13 мм

Кількість:

Доступний для замовлення

ІТМ-420 — це промисловий одноканальний індикатор-вимірювач 💡, призначений для відображення та контролю одного вимірюваного фізичного параметра — температури 🌡️, тиску ⛽, рівня 📏, витрати 💨, вологості 💧 або інших величин, пропорційних струму 4–20 мА.

Особливістю індикатора є живлення від вимірювальної струмової петлі ⚡, що забезпечує роботу пристрою без окремого джерела живлення, а також спрощує монтаж і підключення у розподілених вимірювальних системах.

⚙️ Функціональне призначення:

🔹 вимірювання контрольованого параметра за допомогою уніфікованого аналогового сигналу 4–20 мА;
🔹 цифрової обробки та індикації поточного значення параметра на вбудованому 4-розрядному світлодіодному дисплеї 🔢;
🔹 формування сигналів технологічної сигналізації ⚠️ при перевищенні встановлених граничних значень;
🔹 використання як автономного пристрою або як складової частини систем АСУ ТП 🏭 різного рівня.

Вхідний сигнал:

к-сть: 1
4..20мА (пасивний)

Монтаж:

DIN-рейку
на стіну
62x112x32 мм

Живлення:

= 24 В
токова петля.

Продавець

від

3 210 ₴

з ПДВ

Оберіть модифікацію та заповніть код замовлення

ІТМ-420

Загальна інформація:

Тип приладу:

Технологічний індикатор

Аналогові вхідні сигнали:Кількість аналогових входів:
1
Типи вхідних давачів та сигналів:
4-20 мА
Межа основної зведеної похибки вимірювання:
≤ 0.2 %
Час опитування входу:
до 0.1 секунди
Гальванічна ізоляція:
Відсутня

Дискретні вхідні сигнали:

Кількість дискретних входів:

Не комплектується

Індикація:

Тип індикації:

Семисегментна, цифрова

Точність індикації:

Чотири розряди
Oled дисплей

Електричні дані:

Напруга живлення:

Токова петля, 24В

Споживана потужність:

не більше 20 мА (канал)

Енергонезалежна пам'ять:

Так, EEPROM

Корпус:

Тип монтажу:

DIN-рейку
На стіну

Розмір корпусу (ВхШхГ):

62x112x32 мм

Маса, не більше:

не більше 0,25 кг

Ступінь захисту:

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

Документація

ІТМ-420

UA Настанова щодо експлуатування ІТМ-420 , v.1.03 1.55 MB PDF
