Головна Модулі вводу/виводу Спеціалізовані модулі:

- Модуль дискретних входів/виходів, з функцією тахометра

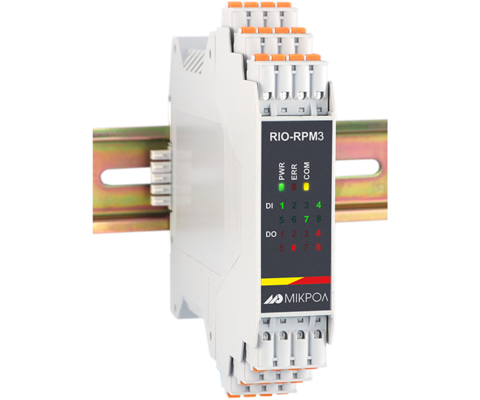

RIO-RPM3 - Модуль дискретних входів/виходів, з функцією тахометра

Код замовлення:

AA

Тип дискретних виходів:

T

Транзисторні

P

Механічне реле

BB

Тип полярності живлення входів:

1

із загальним мінусом

2

із загальним будь якої полярності

Кількість:

Доступний для замовлення

Комбінований модуль дискретних входів/виходів RIO-RPM3, призначений для збору даних із вбудованих входів (дискретних давачів) та для підключення виконавчих пристроїв на об'єктах автоматизації та керування ними по мережі RS-485 та протоколу Modbus RTU. Передбачена функція вимірювання кількості обертів валів різних механізмів (режим тахометра). Керування модулем відбувається за допомогою ПЛК, панельного контролера, ПК або іншого пристрою.

Прилад виготовляється в декількох модифікаціях, що відрізняються один від одного вбудованими вихідними елементами.

Основні особливості модуля:

8 каналів дискретних входів;
3 лічильних входи з функцією тахометра;
Типи вхідних сигналів: сигнали =24 В, транзисторні ключі n-p-n типу;
8 каналів дискретних виходів;
Типи вихідних сигналів: транзистор, механічне реле реле;
Напруга живлення: =24 В.

Входи:

к-сть: 8
NPN-тип
=24В

Виходи:

к-сть: 8
Транзистор NPN
Реле

Інтерфейси:

RS-485
протокол Modbus RTU.

Додатково:

режим тахометра

Живлення:

= 24 B, 130 мA

Продавець

від

10 944 ₴

з ПДВ

Оберіть модифікацію та заповніть код замовлення

RIO-RPM3

Дискретні вхідні сигнали:Кількість дискретних входів:
8
Максимальна частота проходження імпульсів:
• з DI1 по DI3: 1 кГц
• з DI4 по DI8: 5 Гц
Вхідний струм (споживання по входу), не більше:
=24В, ≤10 мА
Рівні сигналів спрацювання:
Сигнал логічного "0" – стан "ВІДКЛЮЧЕНО": 0-7В
Сигнал логічної  "1" – стан "УВІМКНЕНО": 18-30В
Датчики, що підключаються:
• Комутаційні пристрої (контакти кнопок, вимикачів, герконів, реле тощо)
• n-p-n-типу з відкритим колекторним виходом
• p-n-p-типу

Дискретні вихідні сигнали:

Кількість дискретних виходів:

Типи виходів:

• NPN Транзистор: до 40В, 100мА
• Механічне реле: 230В, 5А

Вид навантаження:

Активне
Індуктивне

Інтерфейси:

Інтерфейс обміну даними:

RS-485

Протокол обміну даних:

Modbus RTU

Електричні дані:

Напруга живлення:

Постійного струму: 24 В

Споживана потужність:

Постійного струму: не більше 130 мА

Наявність вбудованого джерела живлення входів:

Так (одне джерело на групу з 8 входів), 24В, ≤ 40 мА

Гальванічна розв'язка:

• Входи пов'язані в групу і гальванічно ізольовані від інших входів та інших ланцюгів.
• Інтерфейс гальванічно ізольований від входів та інших ланцюгів.
• Напруга гальванічної розв'язки не менше 500 В.

Корпус:

Тип монтажу:

DIN рейка

Розмір корпусу (ВхШхГ):

117х23х129 мм

Маса, не більше:

0,18 кг

Ступінь захисту:

IP20

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

Документація

RIO-RPM3

UA Настанова щодо експлуатування RIO-RPM3, v 1.04 1.73 MB PDF

Програмне забезпечення

Інсталяція MIK-Configurator:

UA Інсталяційний архів, v3.026 130.67 MB ZIP

Настанова щодо експлуатування MIK-Configurator:

UA Настанова щодо експлуатування 1.46 MB PDF
