Головна Регулятори (ПІД, ON/OFF) Реле регулятори:

Реле-регулятор

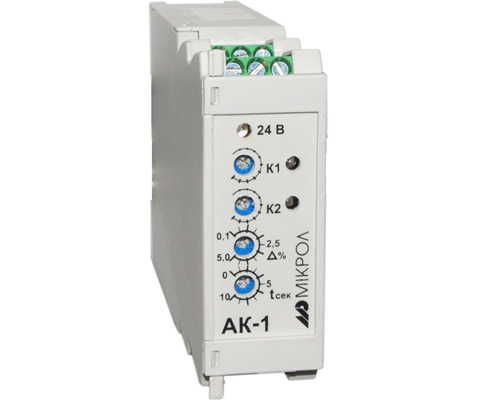

АК-1 Реле-регулятор

Код замовлення:

АК-1
AA
Тип вхідного сигналу:

Кількість:

Доступний для замовлення

Реле-регулятор АК-1 призначений для контролю досягнення вхідним аналоговим сигналом двох заданих граничних значень (уставок) з подальшим формуванням дискретного керуючого впливу на вихідних релейних контактах. Прилад дозволяє організувати автоматичне вмикання/вимикання технологічних механізмів або систем захисту в залежності від поточного значення вимірюваного параметра.

🔧 Функціональні можливості:

  • 📥 Прийом вхідного аналогового сигналу (наприклад, 0…5мА, 0…20мА, 4…20мА, 0…10В або ~0...260В залежно від виконання).
  • 🎚 Дві незалежні уставки спрацьовування реле (верхній та нижній пороги).
  • 🚨 Робота у режимі сигналізації або аварійного відключення.
  • ⚡ Керування зовнішніми виконавчими пристроями через релейні виходи.
  • ⏱ Швидке налаштування та введення в експлуатацію.
  • 🔌 Гальванічна розв’язка входу та виходів (залежно від конструкції).
  • 💡 Світлодіодна індикація стану реле.
Продавець

4 962 ₴

з ПДВ

Оберіть модифікацію та заповніть код замовлення

АК-1

Загальна інформація:

Тип регулювання:

Двопозиційний (ON/OFF)

Кількість незалежних регуляторів:

1

Додаткові функції:

Сигналізатор

Аналогові вхідні сигнали:

Кількість аналогових входів:

1

Тип входу:

пасивний

Типи вхідних давачів та сигналів:

0-5 мА , 0-20 мА , 4-20 мА
0-10 V (DC), 0-260 V(AC)

Межа основної зведеної похибки вимірювання:

≤ 0.2 (перетворення)
≤ 10/5 % (при установці з передньої панелі)

Гальванічна ізоляція:

• Вхід ізольований від інших кіл.

Перехід на інший тип давача:

Перехід на інший тип давача, можливий користувачем. Без необхідності калібрування.

Дискретні вихідні сигнали:

Кількість дискретних виходів:

до 2

Типи дискретних виходів:

• Перемикаюче реле: до 230В, 8А (до 2)

Електричні дані:

Напруга живлення:

Постійного струму: 24 В

Споживана потужність:

Постійного струму: не більше 90 мА

Наявність вбудованого джерела живлення входів:

Не комплектується

Гальванічна розв'язка:

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В

Корпус:

Тип монтажу:

DIN-рейку

Розмір корпусу (ВхШхГ):

76х26х115 мм

Маса, не більше:

не більше 0,13 кг

Ступінь захисту:

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С
Документація

AK-1

UA Настанова щодо експлуатування AK-1, v 1.06 711.76 KB PDF
