Головна Нормуючі перетворювачі Сигналів термодавачів, аналогові:

- Блок перетворення сигналів термопар без гальванічної розв'язкою

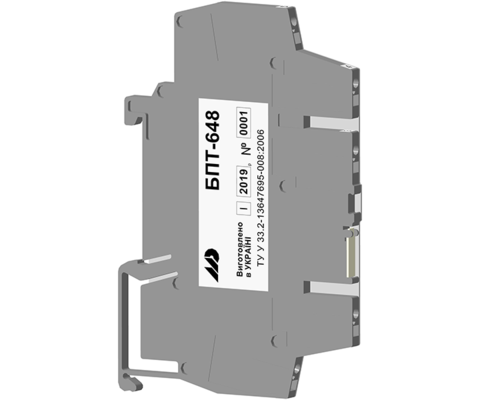

БПТ-648 - Блок перетворення сигналів термопар без гальванічної розв'язкою

Оберіть модифікацію:

Код замовлення:

БПТ-648
D
Тип давача, який підключається:
N
Початкове значення вимірюваної температури:
K
Кінцеве значення вимірюваної температури:
T
Тип вихідного сигналу:

Кількість:

Доступний для замовлення

📌 Призначення
Блок призначений для перетворення сигналів від термопар ТЖК (J), ТХК (L), ТХКн (E), ТХА (K), ТПП10 (S), ТПР (B), ТВР (A-1) у стандартні уніфіковані аналогові сигнали:

  • 🔌 Струму: 4…20 мА, 0…20 мА, 0…5 мА
  • 🔋 Напруги: 0…10 В

Прилад виконує лінійне (не лінеаризована) перетворення вхідного сигналу у вихідний сигнал, що забезпечує масштабування показників у заданому діапазоні, але вносить додаткову похибку в середині діапазону вимірювання.

⚙️ Основні характеристики:

  • Підтримувані типи термопар: J, L, E, K, S, B, A-1.
  • Діапазони вимірюваних температур:
    • від 0 °С до +2000 °С (залежно від типу термопари).
  • Вихідні сигнали: уніфіковані аналогові сигнали струму або напруги з високою стабільністю.
  • Живлення: 18…30 В DC.
  • Клемники: пружинного типу для швидкого та надійного підключення.
  • Гальванічна розв’язка: ВІДСУТНЯ.

🔍 Функціональні особливості:

  • Лінійне масштабування сигналу термопари у відповідний вихідний сигнал (вхідний сигнал не лінеаризований).
  • Захист вимірювального кола від промислових завад та перенапруг.
  • Можливість використання у складі систем автоматизації, керування та моніторингу.
  • Підвищена точність вимірювання в усьому діапазоні температур.
  • Простий монтаж завдяки пружинним клемникам.
Входи:
  • к-сть: 1
  • Термопари згідно із ДСТУ 2838-94 (ізольовані)
Виходи:
  • к-сть: 1
  • активний
  • 0-5мА, 0(4)-20мА, 0-10В.
Живлення:
  • = 24 В
  • 30мА.
Продавець

від

1 470 ₴

з ПДВ

Оберіть модифікацію та заповніть код замовлення

БПТ-658

БПТ-648

БПТ-122

БПТ-21

Вхідні сигнали:

Кількість входів:

1

1

2

1

Тип входу:

Двопровідне підключення:

Двопровідне підключення:

Двопровідне підключення:

Двопровідне підключення:

Діапазони можливих вхідних сигналів:

ТХА (K), ТХК (L), ТНН (N), ТЖК (J), ТПП 10 (S), ТПП (R), ТПР (B), ТМКн (T), ТХКн (E), ТВР -1(A-1), ТВР -2(A-2), ТВР -3(A-3)
0 - 100 мВ

Термопари згідно із ДСТУ 2838-94 (ізольовані)
0 - 100 мВ

ТХА (K), ТХК (L), ТНН (N), ТЖК (J), ТПП 10 (S), ТПП (R), ТПР (B), ТМКн (T), ТХКн (E), ТВР -1(A-1), ТВР -2(A-2), ТВР -3(A-3)
0 - 100 мВ

ТХА (K), ТХК (L), ТНН (N), ТЖК (J), ТПП 10 (S), ТПП (R), ТПР (B), ТМКн (T), ТХКн (E), ТВР -1(A-1), ТВР -2(A-2), ТВР -3(A-3)
0 - 100 мВ

Межа основної зведеної похибки вимірювання:

± 0,25 %

± 0,25 %

± 0,25 %

± 0,25 %

Період вимірювання та перетворення:

0,01 секунда

0,01 секунда

0,01 секунда

0,01 секунда

Аналогові вихідні сигнали:

Кількість виходів:

1

1

2

1

Тип виходу:

активний

активний

активний

активний

Діапазони можливих вихідних сигналів:

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R ≤ 500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R ≤ 500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R ≤ 500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R ≤ 500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

Дискретні вихідні сигнали:

Наявність дискретних виходів:

Ні

Ні

Ні

Ні

Кількість дискретних виходів:

не комплектується

не комплектується

не комплектується

не комплектується

Типи дискретних виходів:

не комплектується

не комплектується

не комплектується

не комплектується

Інтерфейси:

Інтерфейс обміну даними:

не комплектується

не комплектується

не комплектується

не комплектується

Протокол обміну даних:

не комплектується

не комплектується

не комплектується

не комплектується

Індикація:

Цифрова індикація:

Ні

Ні

Ні

Ні

Електричні дані:

Напруга живлення:

Постійного струму: 24 В

Постійного струму: 24 В

Постійного струму: 24 В

Постійного струму: 24 В

Споживана потужність:

Постійного струму: не більше 30 мА

Постійного струму: не більше 30 мА

Постійного струму: не більше 110 мА

Постійного струму: не більше 30 мА

Енергонезалежна пам'ять:

не комплектується

не комплектується

не комплектується

не комплектується

Гальванічна розв'язка:

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 2000 В.

• Відсутня

• Входи і виходи не ізольовані між собою, але ізольовані від ланцюга живлення
• Напруга гальванічної розв'язки не менше 2000 В.

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 2000 В.

Корпус:

Тип монтажу:

на DIN-рейку

на DIN-рейку

на DIN-рейку

на DIN-рейку

Розмір корпусу (ВхШхГ):

94х7х64 мм

94х7х64 мм

76х26х115 мм

94х7х64 мм

Маса, не більше:

0,1 кг

0,1 кг

0,2 кг

0,1 кг

Ступінь захисту:

IP20

IP20

IP20

IP20

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С
Документація

БПТ-648

UA Настанова щодо експлуатування БПТ-648, v 1.00 768.15 KB PDF
