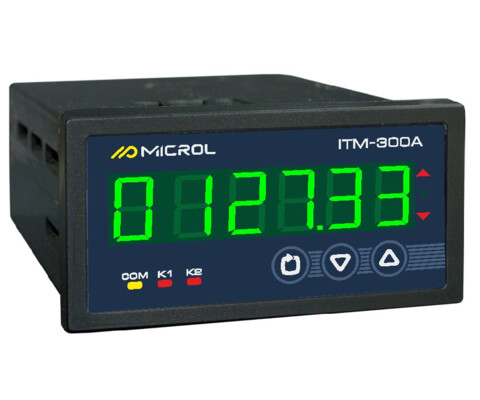

ІТМ-300А Індикатор - вимірювач технологічних параметрів ІТМ-300А

Про компанію

Як оформити замовлення?Гарантія і сервіс Доставка Про нас Контакти Дилери Наші клієнти Декларації ТР

Завантаження

Галузеві рішення Настанови по експлуатації Інформація по Weintek Програмне забезпечення Методики калібрування

Головна Вимірювачі-індикатори Одноканальні вимірювачі-індикатори:

Індикатор - вимірювач технологічних параметрів ІТМ-300А

від

4 968 ₴

з ПДВ

Оберіть модифікацію та заповніть код замовлення

Усі характеристики

Тільки відмінності

ІТМ-310

ІТМ-310A

ІТМ-311

ІТМ-311В

ІТМ-300

ІТМ-300А

Загальна інформація:

Тип приладу:

Технологічний індикатор

Додаткові функції:

Перетворення вхідного сигналу
Сигналізація
Інтегрування

Аналогові вхідні сигнали:Кількість аналогових входів:
1
1
1
1
1
1
Типи вхідних давачів та сигналів:
0-5 мА , 0-20 мА , 4-20 мА , -5-5 мА , -20-20 мА
 0-10 В , 0-100 мВ , -10-10 В , -100-100 мВ
 ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
 ТХА (K), ТХК (L), ТНН (N), ТЖК (J), ТПП 10 (S), ТПП (R), ТПР (B), ТМКн (T), ТХКн (E), ТВР -1(A-1), ТВР -2(A-2), ТВР -3(A-3)
 0-150 Ом , 0-300 Ом , 0-1200 Ом , 0-2500 Ом
 NTC (0-1кОм, 0-3кОм, 0-5кОм, 0-10кОм)
0-5 мА , 0-20 мА , 4-20 мА , -5-5 мА , -20-20 мА
 0-10 В , 0-100 мВ , -10-10 В , -100-100 мВ
 ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
 ТХА (K), ТХК (L), ТНН (N), ТЖК (J), ТПП 10 (S), ТПП (R), ТПР (B), ТМКн (T), ТХКн (E), ТВР -1(A-1), ТВР -2(A-2), ТВР -3(A-3)
 0-150 Ом , 0-300 Ом , 0-1200 Ом , 0-2500 Ом
 NTC (0-1кОм, 0-3кОм, 0-5кОм, 0-10кОм)
0-5 мА , 0-20 мА , 4-20 мА , -5-5 мА , -20-20 мА
 0-10 В , 0-100 мВ , -10-10 В , -100-100 мВ
 ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
 ТХА (K), ТХК (L), ТНН (N), ТЖК (J), ТПП 10 (S), ТПП (R), ТПР (B), ТМКн (T), ТХКн (E), ТВР -1(A-1), ТВР -2(A-2), ТВР -3(A-3)
 0-150 Ом , 0-300 Ом , 0-1200 Ом , 0-2500 Ом
 NTC (0-1кОм, 0-3кОм, 0-5кОм, 0-10кОм)
0-5 мА , 0-20 мА , 4-20 мА , -5-5 мА , -20-20 мА
 0-10 В , 0-100 мВ , -10-10 В , -100-100 мВ
 ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
 ТХА (K), ТХК (L), ТНН (N), ТЖК (J), ТПП 10 (S), ТПП (R), ТПР (B), ТМКн (T), ТХКн (E), ТВР -1(A-1), ТВР -2(A-2), ТВР -3(A-3)
 0-150 Ом , 0-300 Ом , 0-1200 Ом , 0-2500 Ом
 NTC (0-1кОм, 0-3кОм, 0-5кОм, 0-10кОм)
0-5 мА , 0-20 мА , 4-20 мА , -5-5 мА , -20-20 мА
 0-10 В , 0-100 мВ , -10-10 В , -100-100 мВ
 ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
 ТХА (K), ТХК (L), ТНН (N), ТЖК (J), ТПП 10 (S), ТПП (R), ТПР (B), ТМКн (T), ТХКн (E), ТВР -1(A-1), ТВР -2(A-2), ТВР -3(A-3)
 0-150 Ом , 0-300 Ом , 0-1200 Ом , 0-2500 Ом
 NTC (0-1кОм, 0-3кОм, 0-5кОм, 0-10кОм)
0-5 мА , 0-20 мА , 4-20 мА , -5-5 мА , -20-20 мА
 0-10 В , 0-100 мВ , -10-10 В , -100-100 мВ
 ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
 ТХА (K), ТХК (L), ТНН (N), ТЖК (J), ТПП 10 (S), ТПП (R), ТПР (B), ТМКн (T), ТХКн (E), ТВР -1(A-1), ТВР -2(A-2), ТВР -3(A-3)
 0-150 Ом , 0-300 Ом , 0-1200 Ом , 0-2500 Ом
 NTC (0-1кОм, 0-3кОм, 0-5кОм, 0-10кОм)
Межа основної зведеної похибки вимірювання:
≤ 0.2 %
 ≤ 0.4 % (при переході на інший тип давача, без калібрування)
≤ 0.1 %
 ≤ 0.4 % (при переході на інший тип давача, без калібрування)
≤ 0.2 %
 ≤ 0.4 % (при переході на інший тип давача, без калібрування)
≤ 0.2 %
 ≤ 0.4 % (при переході на інший тип давача, без калібрування)
≤ 0.2 %
 ≤ 0.4 % (при переході на інший тип давача, без калібрування)
≤ 0.1 %
 ≤ 0.4 % (при переході на інший тип давача, без калібрування)
Час опитування входу:
до 0.1 секунди
до 0.1 секунди
до 0.1 секунди
до 0.1 секунди
до 0.1 секунди
до 0.1 секунди
Гальванічна ізоляція:
• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Відсутня.
• Відсутня.
Перехід на інший тип давача:
Перехід на інший тип давача, можливий користувачем. Без необхідності калібрування.
Перехід на інший тип давача, можливий користувачем. Без необхідності калібрування.
Перехід на інший тип давача, можливий користувачем. Без необхідності калібрування.
Перехід на інший тип давача, можливий користувачем. Без необхідності калібрування.
Перехід на інший тип давача, можливий користувачем. Без необхідності калібрування.
Перехід на інший тип давача, можливий користувачем. Без необхідності калібрування.

Дискретні вхідні сигнали:

Кількість дискретних входів:

Не комплектується

Рівні сигналів спрацювання:

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО 18-30 В

Не комплектується

Споживання входу:

≤ 10 мА

Не комплектується

Аналогові вихідні сигнали:

Кількість виходів:

1 (опція)

Тип виходу:

активний

Діапазони можливих вихідних сигналів:

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

Межа основної зведеної похибки формування вихідного сигналу:

≤ 0.2 %

Дискретні вихідні сигнали:

Кількість дискретних виходів:

2 (опція)
4 (опція)

2 (опція)

Типи дискретних виходів:

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А (при умові замовлення 2Р)
• Замикаючі реле: до 230В, 5А (при умові замовлення 4Р)

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А
• Замикаючі реле: до 230В, 5А

Інтерфейси:

Інтерфейс обміну даними:

RS-485
USB

RS-485

Протокол обміну даних:

Modbus RTU

Індикація:

Тип індикації:

Семисегментна, цифрова

Семисегментна, цифрова
Лінійний індикатор, барграф

Семисегментна, цифрова

Точність індикації:

Чотири розряди

Шість розрядів

Чотири розряди

Шість розрядів

Електричні дані:Напруга живлення:
Змінного струму: 230 В
 Постійного струму: 24 В
Змінного струму: 230 В
 Постійного струму: 24 В
Змінного струму: 230 В
 Постійного струму: 24 В
Змінного струму: 230 В
 Постійного струму: 24 В
Змінного струму: 230 В
 Постійного струму: 24 В
Змінного струму: 230 В
 Постійного струму: 24 В
Споживана потужність:
Постійного струму:  не більше 200 мА
Змінного струму: не більше 4 ВА
Постійного струму:  не більше 200 мА
Змінного струму: не більше 4 ВА
Постійного струму:  не більше 250 мА
Змінного струму: не більше 4 ВА
Постійного струму:  не більше 250 мА
Змінного струму: не більше 4 ВА
Постійного струму:  не більше 200 мА
Змінного струму: не більше 4 ВА
Постійного струму:  не більше 200 мА
Змінного струму: не більше 4 ВА
Наявність вбудованого джерела живлення входів:
Так, опція, при умові замовлення
 = 24 В, 25 мА
Так, опція, при умові замовлення
 = 24 В, 25 мА
Так, опція, при умові замовлення
 = 24 В, 25 мА
Так, опція, при умові замовлення
 = 24 В, 25 мА
Не комплектується
Не комплектується
Енергонезалежна пам'ять:
Так, EEPROM
Так, EEPROM
Так, EEPROM
Так, EEPROM
Так, EEPROM
Так, EEPROM
Гальванічна розв'язка:
• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В
• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В
• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В
• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В
• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В
• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В

Корпус:

Тип монтажу:

Щитовий

Розмір корпусу (ВхШхГ):

48х96х106 мм

96х48х106 мм

48х96х106 мм

Маса, не більше:

не більше 0,25 кг

Ступінь захисту:

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С
