- Індикатор - перетворювач змінної напруги

ІПМ-2 - Індикатор - перетворювач змінної напруги

Оберіть модифікацію:

Код замовлення:

ІПМ-2
AA
Діапазон вхідного сигналу:
BB
Тип вихідного сигналу:

Кількість:

Доступний для замовлення

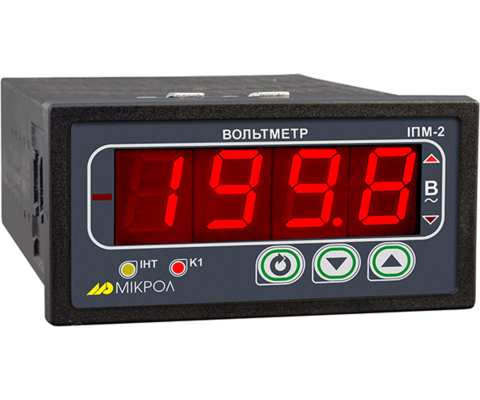

Індикатор-перетворювач ІПМ-2, призначений для вимірювання та відображення діючого значення змінної напруги, однофазної мережі, з можливістю перетворення виміряної величини в уніфікований аналоговий сигнал постійного струму або керування один дискретним виходом з функцією сигналізації. Передбачений інтерфейс RS-485 та протокол Modbus RTU, для можливості інтеграції в SCADA системи або HMI. Сучасна заміна стрілочних вольтметрів змінного струму.

Функції:

  • Вимірювання величини сигналів змінної напруги;
  • Фільтрація та масштабування вхідного сигналу;
  • Індикація на передній панелі приладу величини вхідного сигналу;
  • Лінійне перетворення вхідного сигналу в аналоговий уніфікований сигнал: 0..5мА, 0..20мА, 4..20мА, 0..10В;
  • Сигналізація відхилень вхідного сигналу, від налаштовуваних уставок;
  • Повна гальванічна ізоляція.
Вхідний сигнал:
  • однофазний
  • змінна напруга (модифікації)
Аналоговий вихід (опція):
  • к-сть: 1
  • 0..5 мА, 0..20 мА, 4..20 мА
  • 0..10 В
Дисктретний вихід (опція):
  • к-сть: 1
  • Транзистор NPN
  • Реле
Інтерфейси:
  • RS-485
  • протокол Modbus RTU
Монтаж:
  • щитовий
  • 48х96х106 мм.
Живлення:
  • ~ 100 В до ~ 230 В, 4 ВA
Продавець

від

5 772

з ПДВ

Оберіть модифікацію та заповніть код замовлення

ІПМ-2

ІПМ-2Н

Загальна інформація:

Тип електромережі:

Однофазна

Однофазна

Тип вхідного сигналу:

Змінна напруга

Змінна напруга

Вхідні сигнали:

Кількість входів:

1

1

Діапазони можливих вхідних сигналів:

Від 1 до 10 В / R = 50 кОм
Від 1.5 до 15 В / R = 75 кОм
Від 3 до 30 В, / R = 100 кОм
Від 4 до 40 В / R = 150 кОм
Від 5 до 50 В / R = 200 кОм
Від 6 до 60 В / R = 250 кОм
Від 10 до 100 В / R = 500 кОм
Від 25 до 250 В / R = 1.2 MОм
Від 30 до 300 В / R = 2 MОм
Від 50 до 500 В / R = 2.5 MОм

Від 1 до 10 В / R = 50 кОм
Від 1.5 до 15 В / R = 75 кОм
Від 3 до 30 В, / R = 100 кОм
Від 4 до 40 В / R = 150 кОм
Від 5 до 50 В / R = 200 кОм
Від 6 до 60 В / R = 250 кОм
Від 10 до 100 В / R = 500 кОм
Від 25 до 250 В / R = 1.2 MОм
Від 30 до 300 В / R = 2 MОм
Від 50 до 500 В / R = 2.5 MОм

Межа основної зведеної похибки вимірювання:

0,4 %

0,4 %

Період вимірювання та перетворення:

0.1 секунд

0.1 секунд

Граничне навантаження:

в 2 рази, з тривалістю до 5 секунд

в 2 рази, з тривалістю до 5 секунд

Аналогові вихідні сигнали:

Кількість виходів:

1 (опція)

1 (опція)

Тип виходу:

активний

активний

Діапазони можливих вихідних сигналів:

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

Дискретні вихідні сигнали:

Кількість дискретних виходів:

1 (опція)

1 (опція)

Типи дискретних виходів:

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А

• NPN Транзистор: до 40В, 100мА
• Замикаюче реле: до 230В, 5А

Інтерфейси:

Інтерфейс обміну даними:

RS-485

RS-485

Протокол обміну даних:

Modbus RTU

Modbus RTU

Індикація:

Цифрова індикація:

Семисегментна

Семисегментна

Електричні дані:

Напруга живлення:

Змінного струму: 230 В

Постійного струму: 24 В
Змінного струму: 230 В

Споживана потужність:

Змінного струму: ≤ 4.0 ВА

Постійного струму: не більше 110 мА
Змінного струму: ≤ 2.5 ВА

Енергонезалежна пам'ять:

Так, EEPROM

Так, EEPROM

Гальванічна розв'язка:

• Повна. Всі вузли ізольовані один від одного
• Напруга гальванічної (електричної) ізоляції не менше 1500 В

• Повна. Всі вузли ізольовані один від одного
• Напруга гальванічної (електричної) ізоляції не менше 1500 В

Корпус:

Тип монтажу:

щитовий

на DIN рейку

Маса, не більше:

не більше 0,25 кг

не більше 0.15 кг

Розмір корпусу (ВхШхГ):

48х96х106 мм

98х54х57 мм

Ступінь захисту:

IP30

IP20

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

Документація

ІПМ-2

UA Настанова щодо експлуатування, ІПМ-2, v1.04 1.51 MB PDF
Програмне забезпечення

Інсталяція MIK-Configurator:

UA Інсталяційний архів, v3.026 130.67 MB ZIP

Настанова щодо експлуатування MIK-Configurator:

UA Настанова щодо експлуатування 1.46 MB PDF
