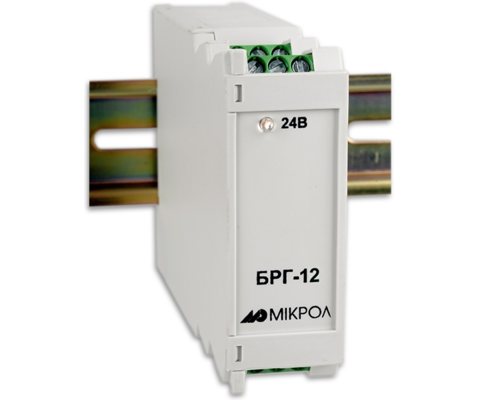

БРГ-12 - Блок гальванічного розділення

Оберіть модифікацію:

Код замовлення:

БРГ-12
AA
Код вхідного сигналу:
BB
Код першого вихідного сигналу:
CC
Код другого вихідного сигналу:

Кількість:

Доступний для замовлення. Рекомендована, замінаБРГ-122

Блок гальванічної розв’язки БРГ-12 призначений для:

  • 🛡 Гальванічного захисту електричних ланцюгів, що працюють з уніфікованими аналоговими сигналами (струмовими або напруговими);
  • 🔄 Передачі та узгодження сигналів між різними сегментами систем вимірювання, контролю та керування;
  • Підвищення надійності та точності роботи систем автоматизації, АСУ ТП та промислових пристроїв за рахунок усунення впливу перехідних процесів, наведень та потенційних зсувів.

Прилад виконує функцію гальванічної ізоляції вхідного сигналу від вихідного, що забезпечує ефективне розділення електричних кіл і підвищує захищеність чутливого обладнання.

Функціональні можливості:

  • 🔒 Одноканальна гальванічна ізоляція – повне розділення вхідного та вихідного сигналів;
  • 🛡 Захист сигналу від електромагнітних наведень, перенапруг і перехідних процесів;
  • 🔄 Перетворення та передача сигналу без спотворення форми та амплітуди;
  • Стабільність роботи навіть при наявності промислових завад та різниці потенціалів між сегментами системи;
  • 🏭 Придатність до використання в промислових умовах – у системах АСУ ТП, телемеханіки, енергетики та суміжних галузях.

Електричні характеристики:

  • Кількість каналів: 1;
  • Вхід: 1 пасивний, уніфікований: струмові: 0–5 мА, 0–20 мА, 4–20 мА; напругові: 0–5 В, 0–10 В;
  • Вихід: 2 активні, уніфіковані: струмові: 0–5 мА, 0–20 мА, 4–20 мА; напругові: 0–5 В, 0–10 В;
  • 🛡 Гальванічна ізоляція: повний розрив електричного зв’язку між входом та виходом;
  • 🔋 Живлення: 24 В DC.
Вхід:
  • 1
  • пасивний
  • уніфіковані.
Вихід:
  • 2
  • активний
  • уніфіковані.
Живлення:
  • = 24 V
  • 125мA.
Продавець

від

6 288

з ПДВ

Оберіть модифікацію та заповніть код замовлення

БРГ-12

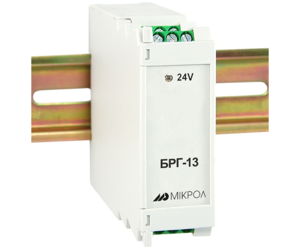

БРГ-13

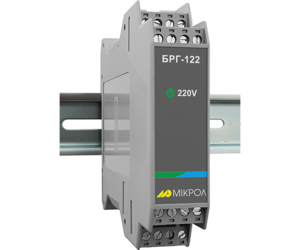

БРГ-122

Вхідні сигнали:

Кількість входів:

1

1

1

Тип входу:

пасивний

пасивний

пасивний

Діапазони можливих вхідних сигналів/опір навантаження:

від 0 мА до 5 мА / R = 200 Ом
від 0 мА до 20 мА / R ≤ 50 Ом
від 4 мА до 20 мА / R ≤ 50 Ом
від 0 до 10 В / R ≥ 20кОм

від 0 мА до 5 мА / R = 200 Ом
від 0 мА до 20 мА / R ≤ 50 Ом
від 4 мА до 20 мА / R ≤ 50 Ом
від 0 до 10 В / R ≥ 20кОм

від 0 мА до 5 мА / R = 200 Ом
від 0 мА до 20 мА / R ≤ 50 Ом
від 4 мА до 20 мА / R ≤ 50 Ом
від 0 до 10 В / R ≥ 20кОм

Межа основної зведеної похибки вимірювання:

± 0,2 %

± 0,2 %

± 0,2 %

Вихідні сигнали:

Кількість виходів:

2

3

2

Тип виходу:

активний

активний

активний

Діапазони можливих вихідних сигналів/опір навантаження:

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R≤500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R≤500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R≤500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

Гальванічна розв'язка:

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 1500 В.

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 1500 В.

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

Електричні дані:

Напруга живлення:

Постійного струму: 24 В

Постійного струму: 24 В

Постійного струму: 24 В
Змінного струму: 230 В

Споживана потужність:

Постійного струму: не більше 125 мА

Постійного струму: не більше 170 мА

Постійного струму: не більше 100 мА
Змінного струму: не більше 5 ВА

Корпус:

Тип монтажу:

на DIN-рейку

на DIN-рейку

на DIN-рейку

Розмір корпусу (ВхШхГ):

75х26х120 мм

75х26х120 мм

100х23х115 мм

Маса, не більше:

0,23 кг

0,13 кг

0,2 кг

Ступінь захисту:

IP20

IP20

IP20

Документація

БРГ-12

UA Настанова щодо експлуатування БРГ-12 911.53 KB PDF
