- Індикатор - перетворювач постіного струму та напруги

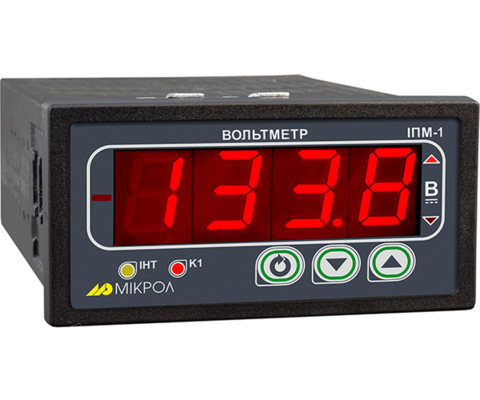

ІПМ-1
ІПМ-1Н
Тип електромережі:
Однофазна
Однофазна
Тип вхідного сигналу:
Постійна напруга
Постійний струм
Постійна напруга
Постійний струм
Кількість входів:
1
1
Діапазони можливих вхідних сигналів:
Від 0 до 75 мВ (з шунту)
Від -100 до 100 мВ
Від 0 до 10 В
Від 0 до 15 В
Від 0 до 30 В,
Від 0 до 40 В
Від 0 до 50 В
Від 0 до 60 В
Від 0 до 100 В
Від 0 до 150 В
Від 0 до 250 В
Від 0 до 500 В
Від 0 до 5 мА
Від 0 до 20 мА
Від 4 до 20 мА
Від 0 до 1 А
Від 0 до 75 мВ (з шунту)
Від 0 до 10 В
Від 0 до 15 В
Від 0 до 30 В,
Від 0 до 40 В
Від 0 до 50 В
Від 0 до 60 В
Від 0 до 100 В
Від 0 до 150 В
Від 0 до 250 В
Від 0 до 500 В
Від 0 до 5 мА
Від 0 до 20 мА
Від 4 до 20 мА
Межа основної зведеної похибки вимірювання:
0,2 %
0,2 %
Період вимірювання та перетворення:
0.1 секунд
0.1 секунд
Граничне навантаження:
в 2 рази, з тривалістю до 5 секунд
в 2 рази, з тривалістю до 5 секунд
Кількість виходів:
1 (опція)
1 (опція)
Тип виходу:
активний
активний
Діапазони можливих вихідних сигналів:
0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм
0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм
Кількість дискретних виходів:
1 (опція)
1 (опція)
Типи дискретних виходів:
• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А
• NPN Транзистор: до 40В, 100мА
• Замикаюче реле: до 230 В, 5 А
Інтерфейс обміну даними:
RS-485
RS-485
Протокол обміну даних:
Modbus RTU
Modbus RTU
Цифрова індикація:
Семисегментна
Семисегментна
Напруга живлення:
Змінного струму: 230 В
Постійного струму: 24 В
Змінного струму: 230 В
Споживана потужність:
Змінного струму: ≤ 4.0 ВА
Постійного струму: не більше 110 мА
Змінного струму: ≤ 2.5 ВА
Енергонезалежна пам'ять:
Так, EEPROM
Так, EEPROM
Гальванічна розв'язка:
• Повна. Всі вузли ізольовані один від одного
• Напруга гальванічної (електричної) ізоляції не менше 1500 В
• Повна. Всі вузли ізольовані один від одного
• Напруга гальванічної (електричної) ізоляції не менше 1500 В
Тип монтажу:
щитовий
на DIN рейку
Маса, не більше:
не більше 0,25 кг
не більше 0.15 кг
Розмір корпусу (ВхШхГ):
48х96х106 мм
98х54х57 мм
Ступінь захисту:
IP30
IP20
Температура навколишнього середовища:
від -40 °С до +70 °С
від -40 °С до +70 °С
