- Регулятор - сигналізатор рівня

РСУ-41Н - Регулятор - сигналізатор рівня

Оберіть модифікацію:

Код замовлення:

РСУ-41Н
AA
Наявність RS-485 інтерфейсу:

Кількість:

Доступний для замовлення

РСУ-41 — це електронний пристрій для автоматичного або ручного контролювання рівня рідких 💧 матеріалів у резервуарах, бункерах та інших ємностях. Пристрій підходить для систем водопостачання 🚰, харчової 🥛, хімічної ⚗️ та сільськогосподарської 🌽 промисловості.

1️⃣ Контроль рівня за чотирма датчиками

  • Підтримка до 4 датчиків рівня 📏 для точного зонального контролю.
  • Можливість налаштування зон: мінімальний рівень ⬇️, робочий діапазон ⚖️, максимальний рівень ⬆️ та аварійний рівень 🚨.
  • Забезпечення більшої точності та функціональної гнучкості у порівнянні з моделями з меншою кількістю датчиків.

2️⃣ Сумісність з широким спектром датчиків

  • 🔌 Кондуктометричні (електропровідні) давачі.
  • ⚙️ Поплавкові вимикачі.
  • Підтримка роботи з рідинами різної електропровідності: питною 💦, технічною водою, молоком 🥛, харчовими розчинами 🧃, забрудненою водою тощо.

3️⃣ Режими роботи

  • Автоматичний режим — заповнення ⬆️ або спорожнення ⬇️ резервуара за сигналами датчиків.
  • Ручний режим 🖐️ — пряме керування виконавчим механізмом оператором.
  • Перемикання режимів без зупинки системи.

4️⃣ Керування виконавчими механізмами

  • Пряме підключення електроприводних насосів 🚿, транспортерів 📦, електромагнітних клапанів ⚡ або інших механізмів.
  • Автоматичне відключення обладнання при досягненні заданого рівня ✅.
  • Захист від роботи «всуху» 🛡️ (для насосів).

5️⃣ Аварійна сигналізація

  • Індикація стану переповнення 🚨 або осушення ⚠️ резервуара.
  • Можливість підключення зовнішньої звукової 🔊 та світлової 💡 сигналізації.

6️⃣ Комплектація

  • 📦 Пристрій РСУ-41 у захищеному корпусі для монтажу.
  • Датчики рівня в комплект не входять — підбираються і замовляються окремо.
Входи:
  • к-сть: 4
  • незалежні
  • 10В(10Гц).
Виходи:
  • к-сть: 4
  • Реле
  • 230В, 8А.
Інтерфейс:
  • опція
  • RS-485
  • Modbus RTU
Продавець

від

5 076

з ПДВ

Оберіть модифікацію та заповніть код замовлення

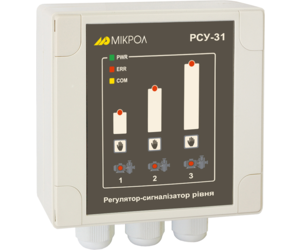

РСУ-31

РСУ-41Н

Вхідні сигнали:

Кількість каналів контролю рівня:

3

4

Типи давачів, що підключаються:

кондуктометричні
поплавкові
механічні контактні пристрої

кондуктометричні
поплавкові
механічні контактні пристрої

Діапазон чутливості:

від 0 кОм до 1.7 кОм
від 1.7 кОм до 17 кОм
від 17 кОм до 170 кОм
від 170 кОм до 1.7 МОм

від 0 кОм до 1.7 кОм
від 1.7 кОм до 17 кОм
від 17 кОм до 170 кОм
від 170 кОм до 1.7 МОм

Напруга живлення давачів рівня:

10 В (10 Гц)

10 В (10 Гц)

Вихідні сигнали:

Кількість виходів:

3

4

Тип виходу:

перемикаюче реле
не більше: 250В, 8А

перемикаюче реле
не більше: 250В, 8А

Інтерфейси:

Інтерфейс обміну даними:

RS-485

RS-485

Протокол обміну даних:

Modbus RTU

Modbus RTU

Електричні дані:

Напруга живлення:

230 В

230 В

Споживана потужність:

4 ВА

4 ВА

Гальванічна розв'язка:

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 1500 В.

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 1500 В.

Корпус:

Тип монтажу:

на DIN-рейку
на стіну (довільне)

на DIN-рейку

Розмір корпусу (ВхШхГ):

145х120х80 мм

106х90х58 мм

Маса, не більше:

0.7 кг

0.7 кг

Ступінь захисту:

IP65

IP65

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С
