Камерний клемник

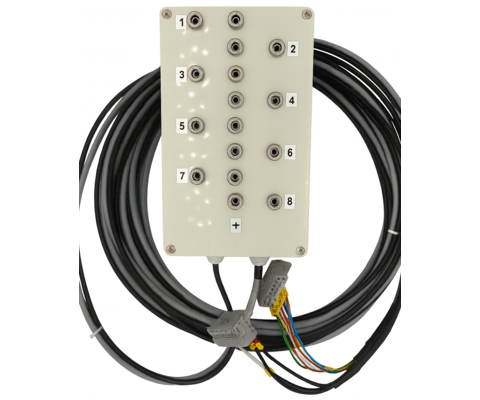

КК-8 Камерний клемник

Оберіть модифікацію:

Код замовлення:

КК-8
М
вибір довжини кабелю:

Кількість:

Доступний для замовлення

КК-8 — це промислова клемна колодка, призначена для зручного та надійного підключення до 8 голчастих давачів вологості деревини у складі системи вимірювання з ІВМ-16Н. Монтується безпосередньо в сушильній камері, витримує високу вологість та температуру.

⚙️ Технічні характеристики:

ПАРАМЕТР:



ЗНАЧЕННЯ:



Кількість каналів

до 8

Тип монтажу

На стіну / каркас всередині камери

Тип з’єднання зі щитом

Роз’ємне підключення до ІВМ-16Н

Матеріал корпусу

Вогнетривкий пластик

Захист від вологи та пилу

IP54 / IP65

Макс. температура експлуатації

до +120 °C

Кабельне введення

Контактні клеми



✅ Особливості:

  • Забезпечує централізоване підключення давачів у важкодоступних або агресивних середовищах
  • Підвищує зручність монтажу та обслуговування системи
  • Сумісний із стандартними голчастими давачами вологості
  • Оптимізує прокладку кабелів між ІВМ-16Н і датчиками
Продавець

0

з ПДВ

ІВМ-16Н

КК-8

КД

ДГ

Загальна інформація:

Тип приладу:

Індикатор вологості деревини

Додаткові функції:

Сигналізація

Аналогові вхідні сигнали:

Кількість аналогових входів:

Сумарно 16

Типи вхідних давачів та сигналів:

2 канали: 0-20 мА , 4-20 мА
6 каналів: ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, гр.21, гр.23
8 каналів: Вологість деревини (Сосна, Ялина, Береза, Бук, Дуб, Граб, Ясень, Тополя, Модрина)

Межа основної зведеної похибки вимірювання:

≤ 0.2 %

Час опитування входу:

до 0.1 секунди

Гальванічна ізоляція:

• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

Перехід на інший тип давача:

Можлива користувачем, потребує калібрування
Перехід на інший тип деревини, не потребує калібрування

Дискретні вхідні сигнали:

Кількість дискретних входів:

Не комплектується

Аналогові вихідні сигнали:

Кількість виходів:

Не комплектується

Дискретні вихідні сигнали:

Кількість дискретних виходів:

2

Типи дискретних виходів:

• Замикаюче реле: до 230В, 8А

Інтерфейси:

Інтерфейс обміну даними:

RS-485

Протокол обміну даних:

Modbus RTU
Slave

Індикація:

Тип індикації:

Семисегментна, цифрова

Точність індикації:

Чотири розряди

Електричні дані:

Напруга живлення:

Змінного струму: 230 В
Постійного струму: 24 В

Споживана потужність:

Змінного струму: ≤ 4.4 ВА
Постійного струму: не більше 300 мА

Наявність вбудованого джерела живлення входів:

Так, живлення каналів вологості

Енергонезалежна пам'ять:

Так, EEPROM

Гальванічна розв'язка:

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 1500 В

Корпус:

Тип монтажу:

DIN-рейку

Розмір корпусу (ВхШхГ):

110х160х58 мм

Маса, не більше:

не більше 0,35 кг

Ступінь захисту:

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С
