1️⃣ 🎯 Призначення і загальні характеристики:

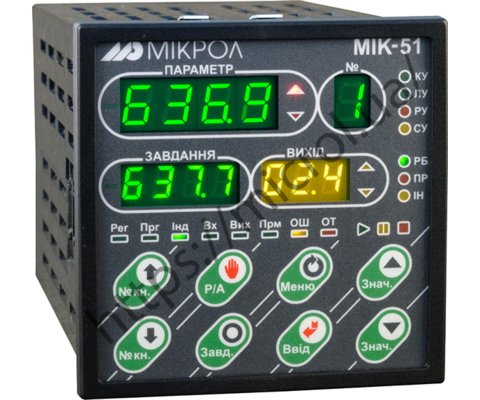

МІК-51 – це компактний, багатофункціональний, мало канальний вільнопрограмований мікропроцесорний контролер (PLC), призначений для:

  • автоматичного регулювання та логічного керування технологічними процесами;
  • виконання математичних, часових, крокових та програмних функцій;
  • інтеграції в АСУ ТП у промисловості (електротехнічна, енергетична, хімічна, металургійна, харчова, цементна, скляна та інші).

Контролер ефективно вирішує простi завдання керування невеликими агрегатами (завдяки малоканальності та економічності), а також складні завдання у великих системах завдяки високій відмовостійкості та розширеній функціональності.

Архітектура забезпечує безперервність роботи – включення, відключення, переналаштування і перемикання контурів регулювання здійснюється без зупинки процесу, незалежно від складності алгоритмів.

2️⃣ 🔧 Функціональні можливості:

  • Незалежні контури регулювання:
    • локальні або каскадні;
    • аналогового або дискретного (імпульсного) типу;
    • ручний, програмні (у т.ч. багатопрограмний) або супервізорні режими.
  • Бібліотека функціональних блоків:
    • понад 80 стандартних блоків:
    • ПІД-регулятори;
    • математичні, динамічні та нелінійні перетворення;
    • аналого-дискретні та логічні перетворення;
    • таймери, крокові й циклічні блоки;
    • підтримка до 98 блоків у користувацькій конфігурації.
  • Керування і переналаштування:
    • зміна режимів у реальному часі;
    • переконфігурація контурів незалежно від складності;
    • ручна установка зміна параметрів і коефіцієнтів.
  • Оперативне керування:
    • кнопки на лицьовій панелі;
    • цифрові індикатори (2×4-розрядні + 1×3-розрядний);
    • світлодіодна індикація режимів і аварій;
    • вибір і запуск програм, зупинка, скидання, перехід на наступну ділянку, контроль виконання програми.
  • Мережеві можливості:
  • Інтрефейс RS-485, протокол Modbus RTU в режимі Slave.

💻 Програмування:

  • Методи програмування:
    • з лицьової панелі (викликом блоків із бібліотеки у ПЗП);
    • через ПК по інтерфейсу зв’язку.
  • Програмне забезпечення:
    • безкоштовний пакет АЛЬФА – візуальний редактор FBD-програм;
    • підтримка стандартної мови Function Block Diagram (FBD) (IEC 61131-3).
  • Особливості програмування:
    • об’єктно-орієнтоване візуальне програмування;
    • конфігурування блоків у графічному середовищі;
    • інтуїтивна зміна параметрів і властивостей блоків;
    • приклад програми демонструє використання послідовних логічних і регулюючих функцій.
Аналогові входи:
  • к-сть: 4
  • уніфіковані сигнали
  • напруга
  • термоперетворювачі опору
  • термопари.
Дискретні входи:
  • к-сть: до 35
  • комутація =24В
  • логічний "0": 0-7В
  • логічна "1": 19-32В
Живлення:
  • ~ 230 (+22 –33)В, (50 ± 1) Гц
  • = 24±4 В
Аналогові виходи:
  • к-сть: до 4
  • уніфіковані сигнали.
Дискретні виходи:
  • к-сть: до 37
  • транзистор ОК: до 40В, 100мА
  • замикаюче реле: до 230В, 5А.
Інтерфейси:
  • RS-485
  • протокол Modbus RTU.
Продавець

від

21 312

з ПДВ

Оберіть модифікацію та заповніть код замовлення

МІК-51

МІК-51Н

МІК-52

МІК-52Н

МІК-53Н

Додаткові функції:

Модуль розширення:

Підтримується

Підтримується

Підтримується

Підтримується

Не підтримується

Кількість модулів розширення:

1

1

1

1

Не підтримується

Моделі модулів розширення:

МР-52-01: 8 дискретних входів
МР-52-03: 8 дискретних виходів
МР-52-04: 8 дискретних входів та 1 аналоговий вихід
МР-52-06: 8 дискретних виходів та 1 анаговий вихід
МР-52-07: 3 аналогових виходи
МР-52-11: 16 дискретних входів
МР-52-12: 8 дискретних входів та 8 дискретних виходів
МР-52-13: 8 дискретних входів, 8 дисктрених виходів та 1 аналоговий вихід
МР-52-15: 16 дискретних виходів та 1 аналоговий вихід
МР-52-30: 32 дискретних входи
МР-52-31: 24 дискретних входів та 8 дискретних виходів
МР-52-32: 16 дискретних входів та 16 дискретних виходів
МР-52-33: 8 дискретних входів та 24 дискре

МР-51Н-11: 16 дискретних входів
МР-51Н-13: 8 дискретних входів, 8 дисктрених виходів та 1 аналоговий вихід
МР-51Н-15: 16 дискретних виходів та 1 аналоговий вихід
МР-51Н-16: 16 дискретних входів та 3 аналогових виходи
МР-51Н-17: 8 дискретних входів, 8 дисктрених виходів та 3 аналогових вихода
МР-51Н-18: 16 дискретних виходів та 3 аналогових виходи
МР-51Н-30: 32 дискретних входи
МР-51Н-31: 24 дискретних входів та 8 дискретних виходів
МР-51Н-32: 16 дискретних входів та 16 дискретних виходів
МР-51Н-33: 8 дискретних входів та 24 дискретних виходів
МР-51Н-34: 32 дискретних виходи

МР-52-01: 8 дискретних входів
МР-52-03: 8 дискретних виходів
МР-52-04: 8 дискретних входів та 1 аналоговий вихід
МР-52-06: 8 дискретних виходів та 1 анаговий вихід
МР-52-07: 3 аналогових виходи
МР-52-11: 16 дискретних входів
МР-52-12: 8 дискретних входів та 8 дискретних виходів
МР-52-13: 8 дискретних входів, 8 дисктрених виходів та 1 аналоговий вихід
МР-52-15: 16 дискретних виходів та 1 аналоговий вихід
МР-52-30: 32 дискретних входи
МР-52-31: 24 дискретних входів та 8 дискретних виходів
МР-52-32: 16 дискретних входів та 16 дискретних виходів
МР-52-33: 8 дискретних входів та 24 дискре

МР-51Н-11: 16 дискретних входів
МР-51Н-13: 8 дискретних входів, 8 дисктрених виходів та 1 аналоговий вихід
МР-51Н-15: 16 дискретних виходів та 1 аналоговий вихід
МР-51Н-16: 16 дискретних входів та 3 аналогових виходи
МР-51Н-17: 8 дискретних входів, 8 дисктрених виходів та 3 аналогових вихода
МР-51Н-18: 16 дискретних виходів та 3 аналогових виходи
МР-51Н-30: 32 дискретних входи
МР-51Н-31: 24 дискретних входів та 8 дискретних виходів
МР-51Н-32: 16 дискретних входів та 16 дискретних виходів
МР-51Н-33: 8 дискретних входів та 24 дискретних виходів
МР-51Н-34: 32 дискретних виходи

Не підтримується

Аналогові вхідні сигнали:

Кількість аналогових входів:

4

4

8

4

• моделі 31-33: Не комплектується
• моделі 21-24: 2
• моделі 41-42: 4

Типи вхідних давачів та сигналів:

• Уніфіковані: 0-5мА, 0(4)-20мА, 0-10В
• Напруга: 0-50мВ, 0-200мВ, 0-1В
• Термоперетворювачі опору: ТСП(50П, 100П, гр.21, Pt100, Pt500, Pt1000), ТСМ(50М, 100М, гр.23)
• Термопари: ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)

• Уніфіковані: 0-5мА, 0(4)-20мА, 0-10В
• Напруга: 0-50мВ, 0-200мВ, 0-1В
• Термоперетворювачі опору: ТСП(50П, 100П, гр.21, Pt100), ТСМ(50М, 100М, гр.23)
• Термопари: ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)

• Уніфіковані: 0-5мА, 0(4)-20мА, 0-10В

• Уніфіковані: 0-5мА, 0(4)-20мА, 0-10В

• Уніфіковані: 0-5мА, 0(4)-20мА, 0-10В

Межа основної зведеної похибки вимірювання:

± 0,2 %

± 0,2 %

± 0,2 %

± 0,2 %

± 0,2 %

Час опитування входу:

0.1 секунда

0.1 секунда

0.1 секунда

0.1 секунда

0.1 секунда

Гальванічна ізоляція:

• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

Аналогові вихідні сигнали:

Кількість аналогових виходів:

• Базова модель: 1
• З модулем розширення: до 4

• Базова модель: 1
З модулем розширення: до 4

• Базова модель: 1
• З модулем розширення: до 4

• Базова модель: 1
З модулем розширення: до 4

• моделі 21-22, 31-33, 41-42: Не комплектується
• моделі 23-24: 1

Типи вихідних аналогових сигналів:

• Уніфіковані: 0-5 мА , 0(4)-20 мА, 0-10В

• Уніфіковані: 0-5 мА , 0(4)-20 мА, 0-10В

• Уніфіковані: 0-5 мА , 0(4)-20 мА, 0-10В

• Уніфіковані: 0-5 мА , 0(4)-20 мА, 0-10В

• Уніфіковані: 0-5 мА , 0(4)-20 мА, 0-10В

Межа основної зведеної похибки формування вихідного сигналу:

АО1: ±0,2 %
АО2-AO4: ±0,4 %

АО1: ±0,2 %
АО2-AO4: ±0,4 %

АО1: ±0,2 %
АО2-AO4: ±0,4 %

АО1: ±0,2 %
АО2-AO4: ±0,4 %

АО1: ±0,2 %

Гальванічна ізоляція:

• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

Дискретні вхідні сигнали:

Кількість дискретних входів:

Базова модель: 3
З модулем розширення: до 35

Базова модель: 3
З модулем розширення: до 35

Базова модель: 3
З модулем розширення: до 35

Базова модель: 3
З модулем розширення: до 35

• моделі 22,24,33,42: 8
• моделі 21,23,32,41: 16
• моделі 31: 24

Рівні сигналів спрацювання:

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО: 18-30 В

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО: 18-30 В

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО: 18-30 В

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО: 18-30 В

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО: 18-30 В

Споживання входу:

≤ 10 мА

≤ 10 мА

≤ 10 мА

≤ 10 мА

≤ 10 мА

Гальванічна ізоляція:

• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

Дискретні вихідні сигнали:

Кількість дискретних виходів:

Базова модель: 5
З модулем розширення: до 37

Базова модель: 5
З модулем розширення: до 37

Базова модель: 5
З модулем розширення: до 37

Базова модель: 5
З модулем розширення: до 37

• моделі 21,23,31,41: 8
• моделі 22,24,32,42: 16
• моделі 33: 24

Типи виходів:

• Транзистор ОК: до 40В, 100мА
• Твердотільне реле: до 60В, 1.0АAC/ADC
• Перемикаюче реле: до 220В, 8А
• Замикаюче реле: до 220В, 5А
• Оптосимістор: 600В, то 50мА

• Транзистор ОК: до 40В, 100мА
• Твердотільне реле: до 60В, 1.0АAC/ADC
• Перемикаюче реле: до 220В, 8А
• Замикаюче реле: до 220В, 5А
• Оптосимістор: 600В, то 50мА

• Транзистор ОК: до 40В, 100мА
• Твердотільне реле: до 60В, 1.0АAC/ADC
• Перемикаюче реле: до 220В, 8А
• Замикаюче реле: до 220В, 5А
• Оптосимістор: 600В, то 50мА

• Транзистор ОК: до 40В, 100мА
• Твердотільне реле: до 60В, 1.0АAC/ADC
• Перемикаюче реле: до 220В, 8А
• Замикаюче реле: до 220В, 5А
• Оптосимістор: 600В, то 50мА

• Замикаюче реле: до 220В, 5А

Гальванічна ізоляція:

• Повна. Вихід ізольований від інших кіл (крім транзисторного типу).
• Напруга гальванічної розв'язки не менше 500 В.

• Групова. Група виходів ізольована від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вихід ізольований від інших кіл (крім транзисторного типу).
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Інтерфейс ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

Індикація:

Тип індикації:

Семисегментна, чотирирозрядна

Семисегментна, чотирирозрядна

Семисегментна, чотирирозрядна

Семисегментна, чотирирозрядна

Семисегментна, чотирирозрядна

Точність індикації:

± 0,01 %

± 0,01 %

± 0,01 %

± 0,01 %

± 0,01 %

Інтерфейси:

Тип інтерфейсу:

RS-485

RS-485

RS-485

RS-485

RS-485

Протокол обміну даних:

Modbus-RTU (режим Slave)

Modbus-RTU (режим Slave)

Modbus-RTU (режим Slave)

Modbus-RTU (режим Slave)

Modbus-RTU (режим Slave)

Максимальна довжина лінії в межах одного сегмента мережі:

до 1200 метрів

до 1200 метрів

до 1200 метрів

до 1200 метрів

до 1200 метрів

Гальванічна розв'язка:

• Повна. Інтерфейс ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Інтерфейс ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Інтерфейс ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Інтерфейс ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Інтерфейс ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

Корпус:

Тип монтажу:

Щитовий

на DIN-рейку

Щитовий

на DIN-рейку

на DIN-рейку

Розмір корпусу (ВхШхГ):

96х96х186 мм

110x160x58 мм

96х96х186 мм

110x160x58 мм

110x160x58 мм

Монтажна глибина:

190 мм

190 мм

190 мм

190 мм

190 мм

Маса, не більше:

1.0 кг

1.0 кг

1.0 кг

1.0 кг

1.0 кг

Ступінь захисту:

IP30

IP30

IP30

IP30

IP30

Електричні дані:

Напруга живлення:

• Змінного струму: ~ 230 (+22 В, -33 В) (50 ± 1) Гц
• Постійного струму: 24±4 В

• Змінного струму: ~ 230 (+22 В, -33 В) (50 ± 1) Гц
• Постійного струму: 24±4 В

• Змінного струму: ~ 230 (+22 В, -33 В) (50 ± 1) Гц
• Постійного струму: 24±4 В

• Змінного струму: ~ 230 (+22 В, -33 В) (50 ± 1) Гц
• Постійного струму: 24±4 В

• Змінного струму: ~ 230 (+22 В, -33 В) (50 ± 1) Гц
• Постійного струму: 24±4 В

Споживана потужність:

• Змінного струму: 13 В·А
• Постійного струму: не більше 350 мА

• Змінного струму: 13 В·А
• Постійного струму: не більше 350 мА

• Змінного струму: 13 В·А
• Постійного струму: не більше 350 мА

• Змінного струму: 13 В·А
• Постійного струму: не більше 350 мА

• Змінного струму: 13 В·А
• Постійного струму: не більше 350 мА

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С

Приміщення використання:

закрите вибухо-, пожежобезпечне

закрите вибухо-, пожежобезпечне

закрите вибухо-, пожежобезпечне

закрите вибухо-, пожежобезпечне

закрите вибухо-, пожежобезпечне

Вібрація:

з частотою до 60 Гц з амплітудою до 0,1 мм

з частотою до 60 Гц з амплітудою до 0,1 мм

з частотою до 60 Гц з амплітудою до 0,1 мм

з частотою до 60 Гц з амплітудою до 0,1 мм

з частотою до 60 Гц з амплітудою до 0,1 мм

Атмосферний тиск:

від 84 до 106,7 кПа

від 84 до 106,7 кПа

від 84 до 106,7 кПа

від 84 до 106,7 кПа

від 84 до 106,7 кПа

Документація

МІК-51

UA Настанова щодо експлуатування МІК-51 - v1.05 5.73 MB PDF
UA Настанова щодо програмування контролерів МІК-50, 51(H), 52(H), 53, 127 7.29 MB PDF
Програмне забезпечення

Інсталяція Alfa 2.0:

UA Програмний продукт Alfa v2.781 10.39 MB RAR
