Головна Вимірювачі-індикатори Індикатори-вимірювачі вологості деревини:

Індикатор-вимірювач вологості деревини

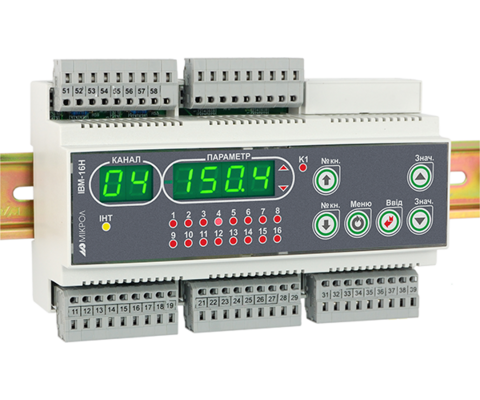

ІВМ-16Н Індикатор-вимірювач вологості деревини

Оберіть модифікацію:

Код замовлення:

ІВМ-16Н
AA
порода дерева по замовчуванні:
BB
тип давача входу температури:
CC
діапазон вимірювання уніфікованих входів:
U
напруга живлення:

Кількість:

Доступний для замовлення

ІВМ-16Н — це професійний електронний прилад для вимірювання вологості деревини контактним методом з підвищеною точністю. Оснащений виносним датчиком (електродами), прилад дає змогу проводити оперативний контроль вологи у матеріалах різних порід на глибину до 10–20 мм.

Застосовується у деревообробній, меблевій, будівельній галузях, у сушильних камерах, лабораторіях контролю якості, а також на складах пиломатеріалів.

🛠️ Функціональні можливості:

  • ✅Вимірювання вологості деревини:
    • У широкому діапазоні: 6 % – 85 %
    • Метод: контактний резистивний (за допомогою голчастих електродів)
  • ✅Цифрова індикація результату:
    • 4-розрядний світлодіодний дисплей з підсвічуванням
    • Відображення вологості у відсотках (% RH) та температури в °C
  • ✅Підтримка різних порід деревини:
    • Налаштування типу деревини з урахуванням її питомої електропровідності
    • Вбудовані калібрувальні криві для хвойних, листяних, екзотичних порід
  • ✅Температурна компенсація:
    • Автоматична або ручна корекція результату за температурою деревини
  • ✅Збереження налаштувань:
    • У енергонезалежній пам’яті (тип деревини, одиниці вимірювання тощо)
  • ✅Інтерфейс RS-485 / Modbus RTU:
    • Для передачі результатів до SCADA/ПЛК/реєстратора
    • Підтримка протоколу Modbus RTU (режим Slave)
    • Можливість опитування пристрою на виробництві дистанційно
Входи вимірювання:
  • 8 каналів вологості деревини
  • 6 каналів температури
  • 2 канали (0–20 мА / 4–20 мА)
Дискретні вихода (опція):
  • к-сть: 1
  • реле: до 230В, 8А.
Інтерфейси:
  • RS-485
  • протокол Modbus RTU
Монтаж:
  • DIN-рейка
  • 160х110х58 мм
Живлення:
  • ~ 100 В до ~ 242 В, 4.2 ВA
  • = 18 В до 36 В, 200 мА
Продавець

від

19 056 ₴

з ПДВ

Оберіть модифікацію та заповніть код замовлення

ІВМ-16Н

КК-8

КД

ДГ

Загальна інформація:

Тип приладу:

Індикатор вологості деревини

Додаткові функції:

Сигналізація

Аналогові вхідні сигнали:

Кількість аналогових входів:

Сумарно 16

Типи вхідних давачів та сигналів:

2 канали: 0-20 мА , 4-20 мА
6 каналів: ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, гр.21, гр.23
8 каналів: Вологість деревини (Сосна, Ялина, Береза, Бук, Дуб, Граб, Ясень, Тополя, Модрина)

Межа основної зведеної похибки вимірювання:

≤ 0.2 %

Час опитування входу:

до 0.1 секунди

Гальванічна ізоляція:

• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

Перехід на інший тип давача:

Можлива користувачем, потребує калібрування
Перехід на інший тип деревини, не потребує калібрування

Дискретні вхідні сигнали:

Кількість дискретних входів:

Не комплектується

Аналогові вихідні сигнали:

Кількість виходів:

Не комплектується

Дискретні вихідні сигнали:

Кількість дискретних виходів:

2

Типи дискретних виходів:

• Замикаюче реле: до 230В, 8А

Інтерфейси:

Інтерфейс обміну даними:

RS-485

Протокол обміну даних:

Modbus RTU
Slave

Індикація:

Тип індикації:

Семисегментна, цифрова

Точність індикації:

Чотири розряди

Електричні дані:

Напруга живлення:

Змінного струму: 230 В
Постійного струму: 24 В

Споживана потужність:

Змінного струму: ≤ 4.4 ВА
Постійного струму: не більше 300 мА

Наявність вбудованого джерела живлення входів:

Так, живлення каналів вологості

Енергонезалежна пам'ять:

Так, EEPROM

Гальванічна розв'язка:

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 1500 В

Корпус:

Тип монтажу:

DIN-рейку

Розмір корпусу (ВхШхГ):

110х160х58 мм

Маса, не більше:

не більше 0,35 кг

Ступінь захисту:

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С
Документація

ІВМ-16Н

UA Настанова щодо експлуатування, ІВМ-16Н, v1.12 1.66 MB PDF
Програмне забезпечення

Інсталяція MIK-Configurator:

UA Інсталяційний архів, v3.026 130.67 MB ZIP

Настанова щодо експлуатування MIK-Configurator:

UA Настанова щодо експлуатування 1.46 MB PDF
