Комунікаційний модуль з підтримукою Modbus TCP та вбудованими дискретними входами/виходами

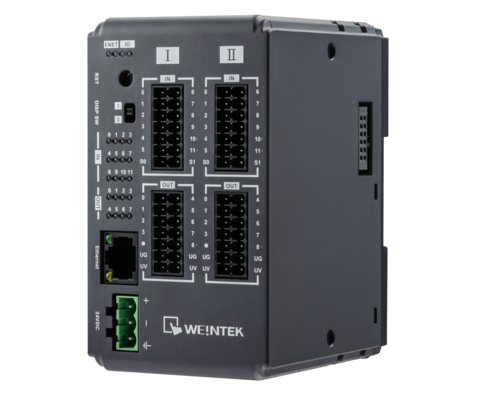

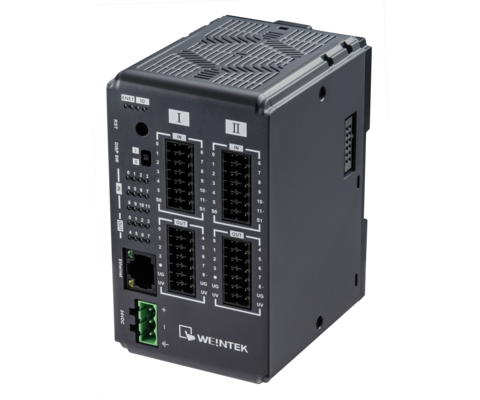

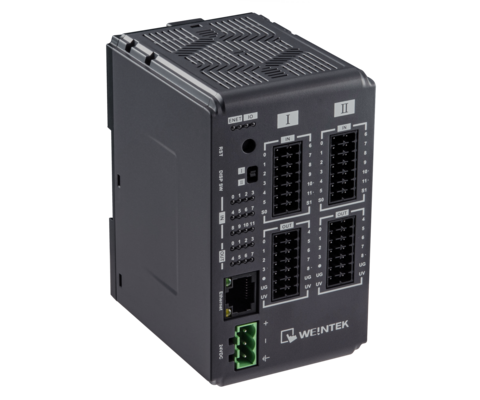

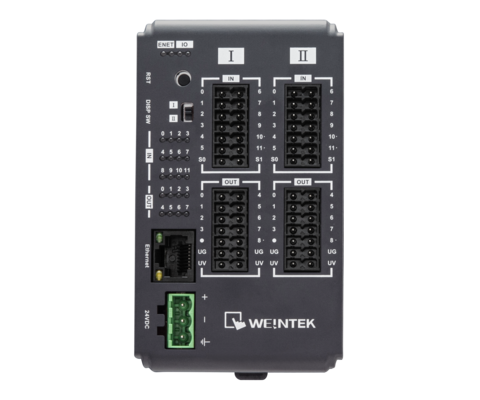

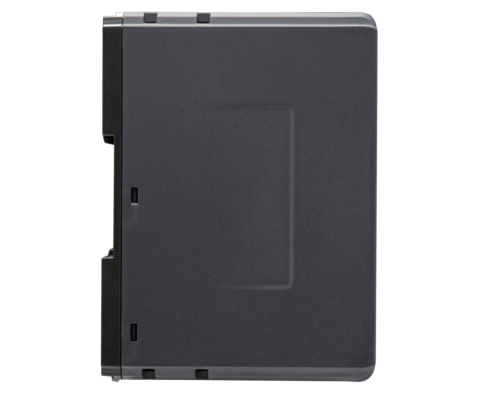

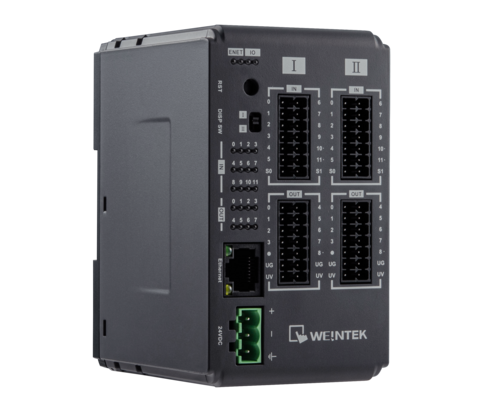

iR-ETN40P Комунікаційний модуль з підтримукою Modbus TCP та вбудованими дискретними входами/виходами

Оберіть модифікацію:

Код замовлення:

iR-ETN40P

Кількість:

Під замовлення

🎯 Призначення:

Модуль iR-ETN40P — це компактний Ethernet-модуль вводу/виводу, який поєднує підтримку протоколів Modbus TCP/IP Server та EtherNet/IP Adapter з потужними можливостями роботи з високошвидкісними сигналами. Завдяки своїй розширюваній конструкції, він легко інтегрується в системи автоматизації, забезпечуючи масштабованість і гнучкість у використанні.
Прилад інтегрується в серію iR та забезпечує:

  • 📡 підключення високошвидкісних і стандартних дискретних сигналів,
  • ⚙️ гнучке масштабування вводу/виводу,
  • 🛡️ захист і безперервність роботи систем автоматизації.

⚙️ Основні технічні характеристики:

  • 🔗 Інтерфейси зв’язку: Modbus TCP, EtherNet/IP, швидкість 10/100 Mbps, до 8 TCP-з’єднань.
  • 🔌 Дискретні входи: 24 (20 стандартних + 4 високошвидкісних до 20 kHz, PNP/NPN).
  • Дискретні виходи: 16 виходів, транзисторного типу (0.5A/канал, до 4A сумарно, = 24В), ізольовані .
  • 🛑 Спеціальні функції:
    • “Stop Output” — миттєве відключення виходів у разі аварії.
    • “Pulse Capture” — реєстрація імпульсів тривалістю < 1 циклу CPU.
  • 📦 Розширення I/O: до 16 додаткових модулів iR (+224 входи, +112 виходів, до 64 аналогових каналів).
  • 💡 Індикатори:
    • ENET (зелений — робота, червоний — помилка),
    • IO (зелений — стан модуля, червоний — помилка).
  • 🔋 Живлення: 24 V DC (−15 % / +20 %), споживання — 255 mA ном., 540 mA макс.
  • 🌡 Температурний діапазон: −10…+60 °C.

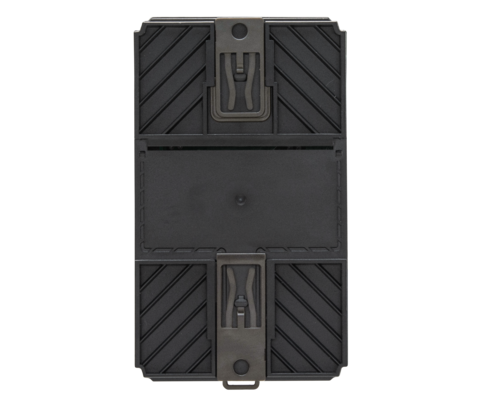

  • 📐 Конструкція: корпус для DIN-рейки, IP20, габарити 64×109×81 мм, вага ~0.27 кг.

⚡ Високошвидкісні входи:

iR-ETN40P підтримує 4 високошвидкісні входи, які можуть працювати в режимах:

  • 🧮 лічильники імпульсів — до 20 кГц (макс. 4 канали),
  • ⚙️ фазові енкодери A/B — до 10 кГц (макс. 2 комплекти).

Ця функція дозволяє точно обробляти сигнали швидкодіючих датчиків та енкодерів.

⚡ Високошвидкісні виходи:

Окрім стандартних дискретних, iR-ETN40P має 2 високошвидкісні виходи, які підтримують:

  • 🔄 імпульсний вихід,
  • 📶 PWM (широтно-імпульсна модуляція),
  • керування кроковими двигунами у режимах:
    • CW/CCW (прямий/зворотний імпульс),
    • Pulse + Direction (імпульс + напрямок).

Це дозволяє застосовувати модуль для задач приводної техніки, дозування, синхронізації та інших динамічних процесів.

💡 Функціональні можливості:

  • 🔗 Гнучке підключення — підтримка Modbus TCP та EtherNet/IP для легкої інтеграції з PLC/HMI/SCADA.
  • 📈 Потужне масштабування — до 16 додаткових модулів iR для розширення кількості каналів.
  • 🛡 Безпека — спеціальний stop-вхід і функція pulse capture підвищують надійність у критичних застосуваннях.
  • 🖥 Зручність налаштування — підтримка EDS/XML-файлів для EasyBuilder Pro та CODESYS.
Входи/Виходи:
  • 24 дискретних входи
  • 16 дискретних (транзисторні) виходи
Інтерфейси:
  • 1×Ethernet 10/100 Mbit/s (RJ‑45)
Модулі УСО:
  • до 16 штук
  • iR-Dxxx-X
  • iR-Axxx-X
  • iR-PU01-P
Протоколи:
  • Modbus TCP Server
  • EtherNet/IP adapter
  • 8 одночасних підключень
Живлення:
  • 24 В DC (допустимий діапазон 18…28 В)
  • Споживання: 0.35А при 24 В
Продавець

7 860

з ПДВ
