RIO-AO4 - Модуль аналогових виходів

Оберіть модифікацію:

Код замовлення:

RIO-AO4
AA
Тип першого вихідного сигналу:
BB
Тип другого вихідного сигналу:
CC
Тип третього вихідного сигналу:
DD
Тип четвертого вихідного сигналу:

Кількість:

Доступний для замовлення

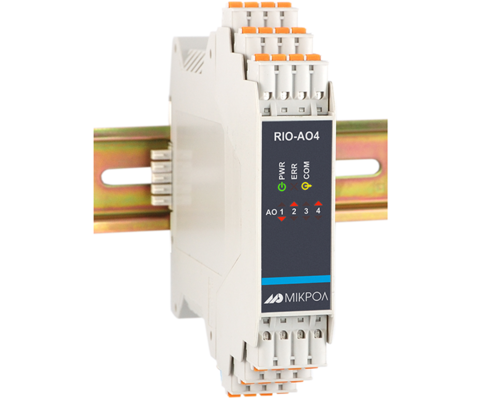

Модуль аналогових виходів RIO-AO4, призначений для перетворення цифрових сигналів, які передаються мережею RS-485, в уніфікований аналоговий сигнал, для керування виконавчими механізмами або перетворення сигналів пристроями реєстрації чи самописцями. Керування модулем відбувається за допомогою ПЛК, панельного контролера, ПК або іншого пристрою.

Основні особливості модуля:

  • 4 незалежні виходи, поканальна ізоляція;
  • Типи вихідних сигналів: 0..5мА, 0(4)..20мА, 0..10В;
  • Виходи активного типу;
  • Напруга живлення: =24 В.
Виходи:
  • к-сть: 4
  • 0..5мА
  • 0(4)..20мА
  • 0..10В
  • поканальна ізоляція
Інтерфейси:
  • RS-485
  • протокол Modbus RTU.
Живлення:
  • = 24 B, 240 мA
Продавець

від

11 202

з ПДВ

Оберіть модифікацію та заповніть код замовлення

RIO-AO4

RIO-AO6

RIO-5N-AO4

Аналогові вихідні сигнали:

Кількість аналогових виходів:

4

6

4

Типи вихідних аналогових сигналів:

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R ≤ 500 Ом
від 4 мА до 20 мА / R ≤ 500 Ом
від 0 до 10 В / R ≥ 2кОм

від 4 мА до 20 мА / R ≤ 500 Ом

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R ≤ 500 Ом
від 4 мА до 20 мА / R ≤ 500 Ом
від 0 до 10 В / R ≥ 2кОм

Межа основної зведеної похибки формування вихідного сигналу:

≤ 0,2 %

≤ 0,2 %

≤ 0,2 %

Інтерфейси:

Інтерфейс обміну даними:

RS-485

RS-485

RS-485

Протокол обміну даних:

Modbus RTU

Modbus RTU

Modbus RTU

Електричні дані:

Напруга живлення:

Постійного струму: 24 В

Постійного струму: 24 В

Постійного струму: 24 В
Змінного струму: 230 В

Споживана потужність:

Постійного струму: не більше 130 мА

Постійного струму: не більше 130 мА

Постійного струму: не більше 180 мА
Змінного струму: не більше: 5.5 ВА

Наявність вбудованого джерела живлення входів:

Не передбачено

Не передбачено

Не передбачено

Гальванічна розв'язка:

• Виходи гальванічно ізольовані між собою, від живлення та інтерфейсу.
• Інтерфейс гальванічно ізольований від входів та інших ланцюгів.
• Напруга гальванічної розв'язки не менше 500 В.

• Виходи гальванічно ізольовані між собою, від живлення та інтерфейсу.
• Інтерфейс гальванічно ізольований від входів та інших ланцюгів.
• Напруга гальванічної розв'язки не менше 500 В.

• Виходи гальванічно ізольовані між собою, від живлення та інтерфейсу.
• Інтерфейс гальванічно ізольований від входів та інших ланцюгів.
• Напруга гальванічної розв'язки не менше 500 В.

Корпус:

Тип монтажу:

DIN рейка

DIN рейка

DIN рейка

Розмір корпусу (ВхШхГ):

117х23х129 мм

117х23х129 мм

132х128х57 мм

Маса, не більше:

0,18 кг

0,18 кг

0,3 кг

Ступінь захисту:

IP20

IP20

IP20

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С
