Головна Блоки живлення Для живлення давачів:

- Блок живлення імпульсний, стабілізований

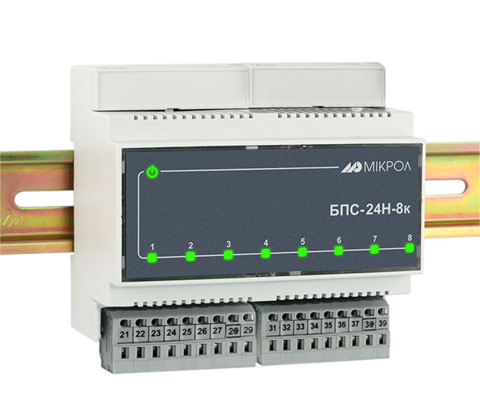

БПС-24Н-8К - Блок живлення імпульсний, стабілізований

Оберіть модифікацію:

БПС-24Н-8К

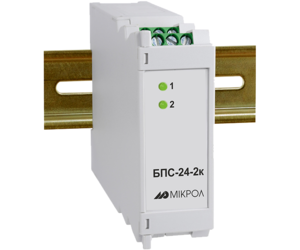

БПС-24-2К-Н20

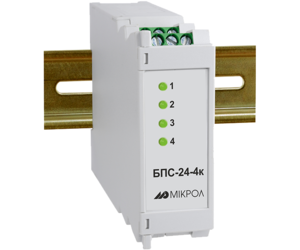

БПС-24-4К-Н20

БПС-24-2К-Н15

БПС-24-4К-Н15

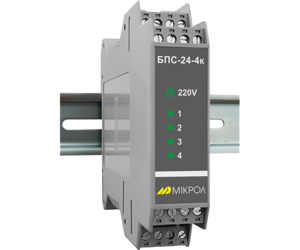

БПС24-4К

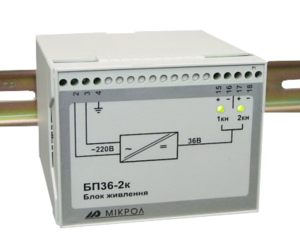

БП36-2К

Код замовлення:

U

Напруга живлення:

230

230В - змінного або постійного струму

24

24В - постійного або змінного струм

Кількість:

Доступний для замовлення

Блоки живлення серії БПC‑24Н‑8К призначені для:

🔋 Живлення датчиків та малопотужних пристроїв стабілізованою напругою постійного струму;
✅ Забезпечення надійної та безперебійної роботи підключених пристроїв;
🛡 Захисту обладнання від перенапруги, коротких замикань та імпульсних завад мережі.

Кожен вихідний канал оснащений світлодіодним індикатором, що спрощує діагностику стану живлення датчиків та виявлення несправностей.
Конструктивно, БПC‑24Н‑8К виконаний в автоматному формфакторі, має ергономічний дизайн та роз’ємні клемники для зручного монтажу та обслуговування.

Переваги для роботи у важких умовах

🌡 Стабільна вихідна напруга та збереження номінальних характеристик у широкому діапазоні вхідної напруги;
⚡ Стійкість до перевантажень та імпульсних перешкод;
📉 Захист від перенапруги та короткого замикання на виходах;
🌡 Захист від перегріву для забезпечення тривалої експлуатації;
💡 Світлодіодна індикація на кожному каналі, що спрощує діагностику стану підключених пристроїв;
🔄 Можливість підключення датчиків як по токовій петлі, так і безпосередньо;
🏭 Надійність у промислових умовах завдяки сучасній схемотехніці та компактному автоматному формфактору.

Основні функції

🔄 Перетворення змінної або постійної напруги у стабілізовану постійну номіналу 24 В;
⚡ Стабільна робота в широкому діапазоні вхідної напруги без погіршення вихідних параметрів;
🛡 Захист від перенапруги, перевантаження, короткого замикання та перегріву;
💡 Індикація наявності вихідної напруги на кожному каналі;
🔗 Підтримка живлення датчиків по токовій петлі та прямого підключення.

Вхідні параметри:

від 110 до 242 В, 45…65 Гц
від 18 до 36 В

Вихідні параметри:

вісім незалежних каналів
24 В, 25мА на канал

Захист:

Гальванічна ізоляція
Від коротко замикання
Від перенапруги
Величини вихідного струму

Продавець

8 496 ₴

з ПДВ

Усі характеристики

Тільки відмінності

БПС-24Н-8К

БПС-24-2К-Н20

БПС-24-4К-Н20

БПС-24-2К-Н15

БПС-24-4К-Н15

БПС24-4К

БП36-2К

Загальна інформація:

Призначення:

живлення давачів

Вихідні параметри:Кількість незалежних вихідних джерел:
8
2
4
2
4
4
2
Номінальна вихідна напруга:
24 В
24 В
24 В
24 В
24 В
24 В
36 В
Номінальний вихідний струм:
25 мА (на канал)
25 мА (на канал)
25 мА (на канал)
25 мА (на канал)
25 мА (на канал)
25 мА (на канал)
20 мА (на канал)
Номінальна вихідна потужність:
0.6 Вт (кожен канал)
0.6 Вт (кожен канал)
0.6 Вт (кожен канал)
0.6 Вт (кожен канал)
0.6 Вт (кожен канал)
0.6 Вт (кожен канал)
0.6 Вт (кожен канал)
Підстроювання вихідної напруги:
1.0
1.0
1.0
1.0
1.0
1.0
1.0
Допустиме відхилення напруги:
0,1 В/мА
0,1 В/мА
0,1 В/мА
0,1 В/мА
0,1 В/мА
0,1 В/мА
0,1 В/мА
Клас стабілізації вихідної напруги блоку:
0.2
0.2
0.2
0.2
0.2
0.2
0.2
Коефіцієнт пульсації вихідної напруги блоку:
0,1
0,1
0,1
0,1
0,1
0,25
0,2

Вхідні параметри:Напруга живлення:
від 110 до 242 В
 від 18 до 36 В
від 110 до 242 В
 від 18 до 36 В
від 110 до 242 В
 від 18 до 36 В
від 110 до 242 В
від 110 до 242 В
від 198 до 242 В
від 198 до 242 В
Частота змінного струму:
45…65 Гц
45…65 Гц
45…65 Гц
45…65 Гц
45…65 Гц
45…65 Гц
49…51 Гц
Споживана потужність, не більше
для 230 В: 11 ВА
для 24 В: 400 мА
для 230 В: 3 ВА
для 24 В: 160 мА
для 230 В: 4.5 ВА
для 24 В: 300 мА
3 ВА
4.5 ВА
10 ВА
16 ВА
Пусковий струм:
не більше 10 А
не більше 6 А
не більше 6 А
не більше 6 А
не більше 6 А
не більше 6 А
не більше 6 А
Тип автоматичного вимикача:
4 А тип С або 6 А тип В
4 А тип С або 6 А тип В
4 А тип С або 6 А тип В
4 А тип С або 6 А тип В
4 А тип С або 6 А тип В
4 А тип С або 6 А тип В
4 А тип С або 6 А тип В

Захист та безпека:Захист від перевантаження:
більше 40 мА
більше 40 мА
більше 40 мА
більше 40 мА
більше 40 мА
більше 50 мА
більше 60 мА
Захист від короткого замикання:
Так
Так
Так
Так
Так
Так
Так
  більше 30 мА
Автоматичне відновлення нормальної роботи:
Так, після усунення причини спрацювання
Так, після усунення причини спрацювання
Так, після усунення причини спрацювання
Так, після усунення причини спрацювання
Так, після усунення причини спрацювання
Так, після усунення причини спрацювання
Так, після усунення причини спрацювання
Захист від перенапруги:
120 % від номінальної вихідної напруги
120 % від номінальної вихідної напруги
120 % від номінальної вихідної напруги
120 % від номінальної вихідної напруги
120 % від номінальної вихідної напруги
120 % від номінальної вихідної напруги
120 % від номінальної вихідної напруги
Клас захисту від ураження електричним струмом за ДСТУ EN 61140:
II
II
II
II
II
II
II
Ізоляція за ДСТУ IEC 61558-1:
посилена
посилена
посилена
посилена
посилена
посилена
посилена
Гальванічна розв'язка:
Вихідні кола  гальванічно ізольовані між собою та від кіл живлення
Вихідні кола  гальванічно ізольовані між собою та від кіл живлення
Вихідні кола  гальванічно ізольовані між собою та від кіл живлення
Вихідні кола  гальванічно ізольовані між собою та від кіл живлення
Вихідні кола  гальванічно ізольовані між собою та від кіл живлення
Вихідні кола  гальванічно ізольовані між собою та від кіл живлення
Вихідні кола  гальванічно ізольовані між собою та від кіл живлення

Корпус:

Ступінь захисту за ДСТУ EN 60529:

IP20

Тип монтажу:

на DIN рейку

Розмір корпусу (ВхШхГ):

110х106х58 мм

100х23х115 мм

76х26х115 мм

96х70х110 мм

Умови експлуатації:

Температура навколишнього середовища:

-40…+70 °С

Документація

БПС-24Н-8К

UA Настанова щодо експлуатування БПС-24Н-8К, v 1.03 728.7 KB PDF
