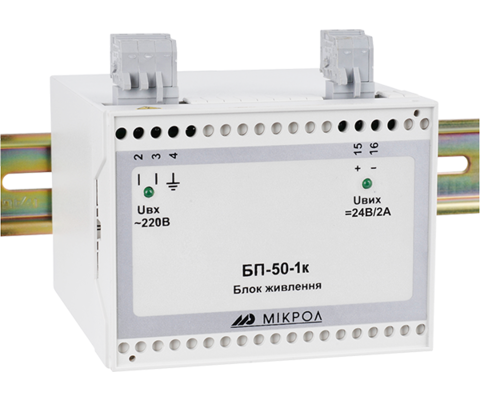

БП-50-1К - Блок живлення імпульсний, одноканальний

Оберіть модифікацію:

БП-30Н-1К

БП-30-1К

БП-30-2К

БП-50-1К

БП-31-1К

БП-32-1К

БП-200-1К

Код замовлення:

Кількість:

Доступний для замовлення

Блоки живлення серії БП‑50‑1К призначені для:

🔋 Живлення пристроїв промислової автоматики постійним струмом у широкому діапазоні напруг;
🛡 Захисту обладнання від перенапруг, коротких замикань та імпульсних завад мережі;
✅ Забезпечення надійного запуску та стабільної роботи під’єднаних пристроїв у важких умовах експлуатації.

Вбудовані фільтри та функція обмеження вихідного струму гарантують безпеку підключеного обладнання та довговічність роботи блоку живлення.

Основні переваги

🌡 Широкий температурний діапазон експлуатації: від ‑40 °C до +70 °C без втрати вихідної потужності;
⚡ Перевантажувальна здатність: витримує струмове навантаження до 110 % від номіналу;
📉 Низький рівень пульсацій вихідної напруги, що забезпечує стабільну роботу чутливого обладнання;
📈 Високий ККД – понад 85 %, що знижує втрати енергії та нагрівання;
🛡 Комплексний захист від коротких замикань у ланцюгах 24 В DC;
❄ Не потребує додаткового охолодження завдяки сучасній схемотехніці та ефективному тепловідведенню;
🏭 Надійність у промислових умовах – стійка робота при низьких та високих температурах;
⚙ Зручне монтажне виконання – пластиковий корпус із кріпленням на DIN‑рейку.

Вхідні параметри:

від 110 до 242 В
45…65 Гц

Вихідні параметри:

24 В, 2А (48Вт)

Захист:

Гальванічна ізоляція
Від коротко замикання
Від перенапруги
Величини вихідного струму

Продавець

6 156 ₴

з ПДВ

Усі характеристики

Тільки відмінності

БП-30Н-1К

БП-30-1К

БП-30-2К

БП-50-1К

БП-31-1К

БП-32-1К

БП-200-1К

Загальна інформація:

Призначення:

живлення промислової автоматики

Вихідні параметри:Кількість незалежних вихідних джерел:
1
1
2
1
1
1
1
Номінальна вихідна напруга:
5 В
 12 В
 24 В
5 В
 12 В
 24 В
24 В
24 В
24 В
24 В
24 В
Номінальний вихідний струм:
при 5 В:  3 А
при 12 В: 2.4 А
при 24 В: 1.2 А
при 5 В:  3 А
при 12 В: 2.4 А
при 24 В: 1.2 А
1.2 А (на канал)
2 А
0.7 А
0.8 А
5 А
Номінальна вихідна потужність:
15 Вт
 30 Вт
15 Вт
 30 Вт
60 Вт
48 Вт
9 Вт
10 Вт
120 Вт
Підстроювання вихідної напруги:
1.0
1.0
1.0
1.0
від 8 до 35 В
від 8 до 35 В
1.0
Допустиме відхилення напруги:
±2 %
±2 %
±2 %
±2 %
±1 %
±1 %
±0.5 %
Коефіцієнт пульсації вихідної напруги блоку:
0,4
0,4
0,4
0,5
0,1
0,1
0,1

Вхідні параметри:Напруга живлення:
від 110 до 242 В
від 110 до 242 В
від 110 до 242 В
від 110 до 242 В
від 110 до 242 В
від 110 до 242 В
від 110 до 242 В
Частота змінного струму:
45…65 Гц
45…65 Гц
45…65 Гц
45…65 Гц
45…65 Гц
45…65 Гц
45…65 Гц
Споживана потужність, не більше
35 ВА
35 ВА
80 ВА
90 ВА
23 ВА
30 ВА
160 ВА
Пусковий струм:
не більше 15 А
не більше 15 А
не більше 15 А
не більше 20 А
не більше 7 А
не більше 7 А
не більше 30 А
Тип автоматичного вимикача:
6 А тип С або 10 А тип В
6 А тип С або 10 А тип В
6 А тип С або 10 А тип В
6 А тип С або 10 А тип В
3 А тип С або 6 А тип В
3 А тип С або 6 А тип В
6 А тип С або 10 А тип В

Захист та безпека:Захист від перевантаження:
105…118 % від номінального вихідного струму
105…118 % від номінального вихідного струму
105…118 % від номінального вихідного струму
105…118 % від номінального вихідного струму
105…118 % від номінального вихідного струму
105…118 % від номінального вихідного струму
105…118 % від номінального вихідного струму
Захист від короткого замикання:
Так
Так
Так
Так
Так
Так
Так
Автоматичне відновлення нормальної роботи:
Так, після усунення причини спрацювання
Так, після усунення причини спрацювання
Так, після усунення причини спрацювання
Так, після усунення причини спрацювання
Так, після усунення причини спрацювання
Так, після усунення причини спрацювання
Так, після усунення причини спрацювання
Захист від перенапруги:
140 % від номінальної вихідної напруги
140 % від номінальної вихідної напруги
140 % від номінальної вихідної напруги
140 % від номінальної вихідної напруги
140 % від номінальної вихідної напруги
140 % від номінальної вихідної напруги
150 % від номінальної вихідної напруги
Клас захисту від ураження електричним струмом за ДСТУ EN 61140:
II
II
II
II
II
II
II
Ізоляція за ДСТУ IEC 61558-1:
посилена
посилена
посилена
посилена
посилена
посилена
посилена
Гальванічна розв'язка:
Вихідні кола гальванічно ізольовані від кіл живлення
Вихідні кола гальванічно ізольовані від кіл живлення
Вихідні кола гальванічно ізольовані від кіл живлення та один від одного
Вихідні кола гальванічно ізольовані від кіл живлення
Вихідні кола гальванічно ізольовані від кіл живлення
Вихідні кола гальванічно ізольовані від кіл живлення
Вихідні кола гальванічно ізольовані від кіл живлення

Корпус:

Ступінь захисту за ДСТУ EN 60529:

IP20

Тип монтажу:

на DIN рейку

Розмір корпусу (ВхШхГ):

110 х 106 х 58 мм

96х100х110 мм

118х100х110 мм

96х100х110 мм

76 х 26 х 115 мм

100 х 23 х 115 мм

90х145х131 мм

Умови експлуатації:

Температура навколишнього середовища:

-40…+70 °С

Документація

БП-50-1К

UA Настанова щодо експлуатування БП-50-1К, v 1.07 562.82 KB PDF
