Головна Прилади технологічної сигналізації Прилади технологічної сигналізації:

Пристрій технологічної сигналізації

ПТС-164 Пристрій технологічної сигналізації

Код замовлення:

ПТС-164

Кількість:

Доступний для замовлення

ПТС-164 призначений для узагальненої та поканальної сигналізації параметрів технологічних процесів, значення яких під час роботи перевищують встановлені технологічні уставки. Він використовується в локальних та комплексних системах промислової автоматизації, а також у схемах технологічної та аварійної сигналізації .

⚙️ Склад та структура:

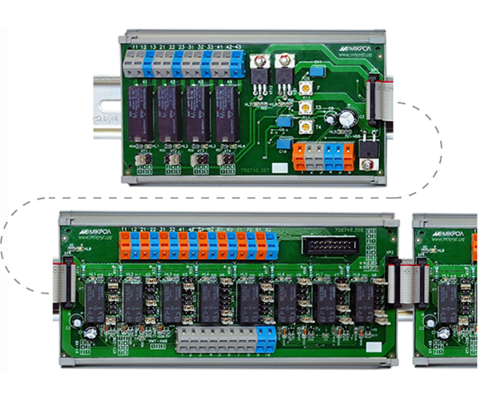

ПТС-164 складається з:

Блоку ПТС-25 – ведучий пристрій, що забезпечує узагальнену сигналізацію.
Блоків ПТС-85 (від 1 до 8) – віддалені пристрої поканальної сигналізації, кожен з яких обслуговує 8 каналів.

Максимальна кількість контрольованих каналів: 64 (8 блоків ПТС-85 × 8 каналів).

🛠️ Функціональні можливості

Поканальна сигналізація: кожен канал блоку ПТС-85 може бути налаштований на статичний або динамічний режим індикації з частотою від 0,75 до 2,8 с.
Узагальнена сигналізація: блок ПТС-25 має 4 релейні виходи, з яких 2 мають незалежні регульовані затримки спрацювання (від 1,5 до 35 с).
Квитування та тестування: з блоку ПТС-25 можна здійснювати квитування (зняття) сигналізації та перевірку працездатності системи.
Запам’ятовування аварійних подій: фіксація в пам’яті аварійних подій навіть після повернення параметра до норми.
Фільтрація хибних спрацювань: налаштовуваний фільтр для запобігання помилковим сигналам.

Продавець

7 200 ₴

з ПДВ

Оберіть модифікацію та заповніть код замовлення

ПТС-164

Документація

ПТС-164

UA Настанова щодо експлуатування ПТС-164, v 1.06 1.7 MB PDF
