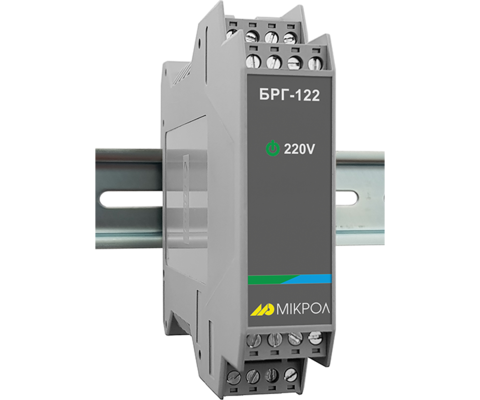

БРГ-122 - Блок гальванічного розділення

Оберіть модифікацію:

Код замовлення:

БРГ-122
AA
Код вхідного сигналу:
BB
Код першого вихідного сигналу:
CC
Код другого вихідного сигналу:
U
Напруга живлення:

Кількість:

Доступний для замовлення

Блок гальванічної розв’язки БРГ-122 призначений для:

  • 🔄 Лінійного розділення одного вхідного сигналу на два вихідні сигнали уніфікованого типу (струмові або напругові);
  • 🛡 Гальванічного захисту електричних ланцюгів від потенційних зсувів, перехідних процесів та електромагнітних наведень;
  • Перетворення та узгодження сигналів для подальшої роботи з приймальними пристроями у вимірювальних, реєстраційних та керуючих системах.

Прилад дозволяє передавати один аналоговий сигнал на два незалежні активні виходи, забезпечуючи точність, стабільність та безпеку роботи чутливого обладнання.

Функціональні можливості:

  • 🔒 Гальванічна ізоляція між вхідним і вихідними сигналами, а також між каналами;
  • 🛡 Захист сигналів від перехідних процесів, електромагнітних наведень та промислових завад;
  • 🔄 Лінійний розподіл сигналу 1 → 2 без спотворення амплітуди та форми;
  • Стабільність і точність вихідних сигналів при змінних навантаженнях;
  • 🏭 Придатність до використання в промислових умовах – АСУ ТП, енергетика, телемеханіка, автоматизовані вимірювальні комплекси.

Електричні характеристики:

  • Кількість каналів: 1 вхідний → 2 вихідні;
  • Вхід: 1 пасивний, уніфікований: струмові: 0–5 мА, 0–20 мА, 4–20 мА;  напругові: 0–5 В, 0–10 В;
  • Виходи: 2 активні, уніфіковані: струмові: 0–5 мА, 0–20 мА, 4–20 мА;  напругові: 0–5 В, 0–10 В;
  • 🛡 Гальванічна ізоляція: повний розрив електричного зв’язку між входом та кожним виходом;
  • 🔋 Живлення: 24 В DC або 230 В AC/DC.
Вхід:
  • 1
  • пасивний
  • уніфіковані.
Вихід:
  • 2
  • активний
  • уніфіковані.
Живлення:
  • = 24 V, 100мA
  • ~230V, 5ВA
Продавець

від

5 586

з ПДВ

Оберіть модифікацію та заповніть код замовлення

БРГ-12

БРГ-13

БРГ-122

Вхідні сигнали:

Кількість входів:

1

1

1

Тип входу:

пасивний

пасивний

пасивний

Діапазони можливих вхідних сигналів/опір навантаження:

від 0 мА до 5 мА / R = 200 Ом
від 0 мА до 20 мА / R ≤ 50 Ом
від 4 мА до 20 мА / R ≤ 50 Ом
від 0 до 10 В / R ≥ 20кОм

від 0 мА до 5 мА / R = 200 Ом
від 0 мА до 20 мА / R ≤ 50 Ом
від 4 мА до 20 мА / R ≤ 50 Ом
від 0 до 10 В / R ≥ 20кОм

від 0 мА до 5 мА / R = 200 Ом
від 0 мА до 20 мА / R ≤ 50 Ом
від 4 мА до 20 мА / R ≤ 50 Ом
від 0 до 10 В / R ≥ 20кОм

Межа основної зведеної похибки вимірювання:

± 0,2 %

± 0,2 %

± 0,2 %

Вихідні сигнали:

Кількість виходів:

2

3

2

Тип виходу:

активний

активний

активний

Діапазони можливих вихідних сигналів/опір навантаження:

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R≤500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R≤500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R≤500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

Гальванічна розв'язка:

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 1500 В.

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 1500 В.

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

Електричні дані:

Напруга живлення:

Постійного струму: 24 В

Постійного струму: 24 В

Постійного струму: 24 В
Змінного струму: 230 В

Споживана потужність:

Постійного струму: не більше 125 мА

Постійного струму: не більше 170 мА

Постійного струму: не більше 100 мА
Змінного струму: не більше 5 ВА

Корпус:

Тип монтажу:

на DIN-рейку

на DIN-рейку

на DIN-рейку

Розмір корпусу (ВхШхГ):

75х26х120 мм

75х26х120 мм

100х23х115 мм

Маса, не більше:

0,23 кг

0,13 кг

0,2 кг

Ступінь захисту:

IP20

IP20

IP20

Документація

БРГ-122

UA Настанова щодо експлуатування БРГ-122 2.53 MB PDF
