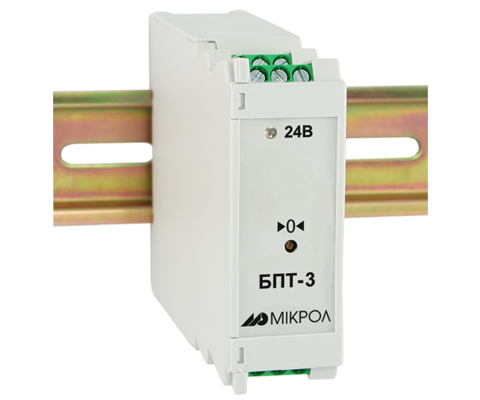

БПТ-3 - Блок перетворення сигналів тензодавачів

Код замовлення:

БПТ-3
N
Початкове значення вхідного сигналу:
K
Кінцеве значення вхідного каналу:
Т
Тип вихідного сигналу:

Кількість:

Доступний для замовлення

📌 Призначення:
Блок призначений для безперервного пропорційного перетворення сигналу від тензорезистивних давачів (тензодатчиків), що використовуються для вимірювання механічних сил та деформацій, у стандартні уніфіковані аналогові сигнали:

  • Струму: 4…20 мА, 0…20 мА, 0…5 мА
  • Напруги: 0…10 В

Прилад забезпечує гальванічну розв’язку між вхідними, вихідними та колом живлення, що підвищує надійність і завадостійкість системи.

⚙️ Функціональні можливості:

  • 📏 Прийом сигналів від тензорезистивних давачів із діапазоном вхідної напруги від 0 до 100 мВ.
  • 🔄 Лінійне пропорційне перетворення сигналу у стандартні уніфіковані вихідні сигнали постійного струму або напруги.
  • 🛡 Гальванічна ізоляція для захисту вимірювальних кіл від впливу вихідних і живильних ланцюгів.
  • 🔌 Підключення давачів за шестипровідною схемою з компенсацією опору з’єднувальних проводів.
  • Вбудоване живлення тензодавачів стабілізованою напругою 10 В DC для забезпечення точності вимірювань.
  • 🔋 Живлення пристрою від зовнішнього джерела постійної напруги в діапазоні 18…30 В.
  • 🔩 Клемник під гвинт для надійного з’єднання в промислових умовах.
Входи:
  • к-сть: 1
  • 0 - 100мВ
  • 10В, напруга живлення давача
  • шестипровідне підключення.
Виходи:
  • к-сть: 1
  • активний
  • 0-5мА, 0(4)-20мА, 0-10В.
Живлення:
  • = 24 B, 250мA.
Продавець

від

4 812

з ПДВ

Оберіть модифікацію та заповніть код замовлення

БПТ-3

Вхідні сигнали:

Кількість входів:

1

Тип входу:

Шестипровідне підключення:
Еквівалентний опір давача: 75-1000 Ом
Напруга живлення давача: 10В

Діапазони можливих вхідних сигналів:

Початкове значення вхідного сигналу: від 0 до 40 мВ
Кінцеве значення вхідного сигналу: -100 до +100 мВ

Межа основної зведеної похибки вимірювання:

± 0,2 %

Період вимірювання та перетворення:

0,01 секунда

Аналогові вихідні сигнали:

Кількість виходів:

1

Тип виходу:

активний

Діапазони можливих вихідних сигналів:

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R ≤ 500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

Дискретні вихідні сигнали:

Наявність дискретних виходів:

Ні

Кількість дискретних виходів:

не комплектується

Типи дискретних виходів:

не комплектується

Інтерфейси:

Інтерфейс обміну даними:

не комплектується

Протокол обміну даних:

не комплектується

Індикація:

Цифрова індикація:

Ні

Електричні дані:

Напруга живлення:

Постійного струму: 24 В

Споживана потужність:

Постійного струму: не більше 250 мА

Енергонезалежна пам'ять:

не комплектується

Гальванічна розв'язка:

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 500 В.

Корпус:

Тип монтажу:

на DIN-рейку

Розмір корпусу (ВхШхГ):

76х26х115 мм

Маса, не більше:

0,15 кг

Ступінь захисту:

IP20

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

Документація

БПТ-3

UA Настанова щодо експлуатування БПТ-3, v 2.14 1.12 MB PDF
