Головна Програмовані логічні контролери Модулі розширення:

- Модуль розширення

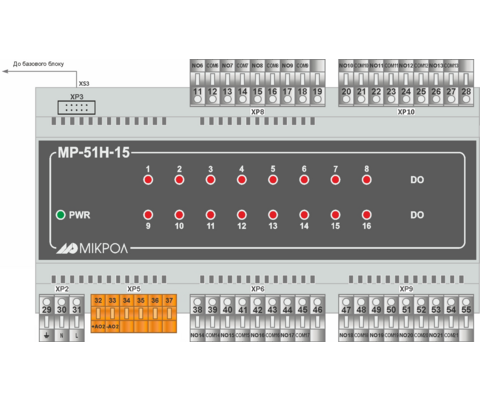

МР-51Н-15 - Модуль розширення

Оберіть модифікацію:

Код замовлення:

МР-51Н-15
R
Тип аналогового виходу:
U
Напруга живлення:

Кількість:

Доступний для замовлення

🎯 Призначення:

Модуль МР-51Н-15 призначений для розширення функціональних можливостей контролерів та вимірювальних пристроїв серії «МІКРОЛ». Він додає додаткові дискретні входи та виходи, а також один аналоговий вихід, забезпечуючи більшу гнучкість у побудові систем автоматизації.

🔗 Сумісні пристрої:

  • 🖥 МІК-51Н
  • 🖥 МІК-52Н
  • 📊 ІТМ-16Н
  • ⚡ МТР-8Н

🔧 Технічні характеристики:

  • 🔳 16 дискретних виходів
    • ✔️ Керування виконавчими механізмами, реле, сигналізацією
    • ✔️ Робота в режимах постійного або імпульсного сигналу
  • 📈 1 аналоговий вихід
    • ✔️ Уніфіковані сигнали (0–5 мА, 0–20 мА, 4–20 мА, 0–10 В)
    • ✔️ Керування частотними перетворювачами, регуляторами, приводами
  • ⚡ Сумарна конфігурація з базовим контролером (МІК-51Н / 52Н):
    • 🔳 21 дискретних виходів (5 базових + 16 з модуля)
  • 🛡 Гальванічна розв’язка
    • ✔️ Вхідні, вихідні та аналогові канали ізольовані від живлення та один від одного
    • ✔️ Підвищена стійкість до промислових завад

💡 Функціональні можливості:

  • 📊 Збір дискретних сигналів (стан механізмів, аварійні сигнали, комутаційні події)
  • ⚙️ Керування виконавчими механізмами та сигналізацією
  • 📈 Формування аналогових сигналів керування (регулятори, частотні перетворювачі)
  • 🔄 Масштабування системи автоматизації без зміни базового контролера
  • 🌐 Використання у складі АСУ ТП та SCADA-систем
Сумісні прилади:
  • МІК-51Н
  • МІК-52Н
  • ІТМ-16Н
  • МТР-8Н
Живлення:
  • ~ 230 (+22 –33)В, (50 ± 1) Гц
  • = 24±4 В
Входа/вихода:
  • 16 дискретних виходів
  • 1 аналоговий вихід
Продавець

13 810 ₴

з ПДВ

МР-51Н-11

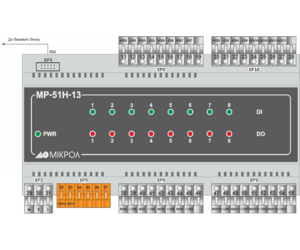

МР-51Н-13

МР-51Н-15

Аналогові вихідні сигнали:

Кількість аналогових виходів:

1

1

1

Типи вихідних аналогових сигналів:

• Уніфіковані: 0-5 мА , 0(4)-20 мА, 0-10В

• Уніфіковані: 0-5 мА , 0(4)-20 мА, 0-10В

• Уніфіковані: 0-5 мА , 0(4)-20 мА, 0-10В

Межа основної зведеної похибки формування вихідного сигналу:

±0,4 %

±0,4 %

±0,4 %

Гальванічна ізоляція:

• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

Дискретні вхідні сигнали:

Кількість дискретних входів:

16

8

-

Рівні сигналів спрацювання:

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО: 18-30 В

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО: 18-30 В

-

Споживання входу:

≤ 10 мА

≤ 10 мА

-

Гальванічна ізоляція:

• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

-

Дискретні вихідні сигнали:

Кількість дискретних виходів:

Не комплектується

8

16

Типи виходів:

Не комплектується

• Замикаюче реле: до 220В, 5А

• Замикаюче реле: до 220В, 5А

Гальванічна ізоляція:

Не комплектується

• Повна. Вхід ізольований від інших кіл.

• Повна. Вхід ізольований від інших кіл.

Корпус:

Тип монтажу:

на DIN-рейку

на DIN-рейку

на DIN-рейку

Розмір корпусу (ВхШхГ):

110x160x58 мм

110x160x58 мм

110x160x58 мм

Маса, не більше:

1.0 кг

1.0 кг

1.0 кг

Ступінь захисту:

IP30

IP30

IP30

Електричні дані:

Напруга живлення:

• Змінного струму: ~ 230 (+22 В, -33 В) (50 ± 1) Гц
• Постійного струму: 24±4 В

• Змінного струму: ~ 230 (+22 В, -33 В) (50 ± 1) Гц
• Постійного струму: 24±4 В

• Змінного струму: ~ 230 (+22 В, -33 В) (50 ± 1) Гц
• Постійного струму: 24±4 В

Споживана потужність:

• Змінного струму: 13 В·А
• Постійного струму: не більше 350 мА

• Змінного струму: 13 В·А
• Постійного струму: не більше 350 мА

• Змінного струму: 13 В·А
• Постійного струму: не більше 350 мА

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С

Приміщення використання:

закрите вибухо-, пожежобезпечне

закрите вибухо-, пожежобезпечне

закрите вибухо-, пожежобезпечне

Вібрація:

з частотою до 60 Гц з амплітудою до 0,1 мм

з частотою до 60 Гц з амплітудою до 0,1 мм

з частотою до 60 Гц з амплітудою до 0,1 мм

Атмосферний тиск:

від 84 до 106,7 кПа

від 84 до 106,7 кПа

від 84 до 106,7 кПа
Документація

МІК-51Н

UA Настанова щодо експлуатування МІК-51H, v2.08 5.34 MB PDF

МІК-52Н

UA Настанова щодо експлуатування МІК-52H, v1.09 5.4 MB PDF

ІТМ-16Н

UA Настанова щодо експлуатування, ІТМ-16Н, v1.08 3.92 MB PDF

МТР-8Н

UA Настанова щодо експлуатування МТР-8Н , v.1.05 3.88 MB PDF
