Головна Блоки комутації Пускачі безконтактні:

Пускач безконтактний реверсивний, однофазний

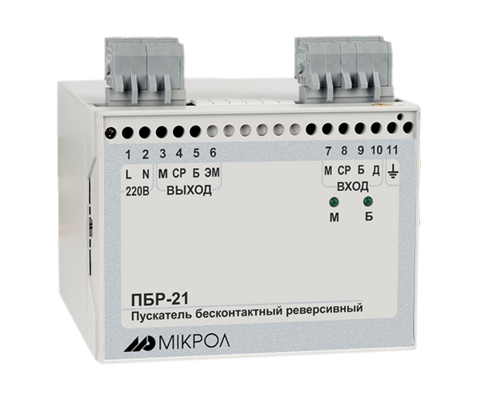

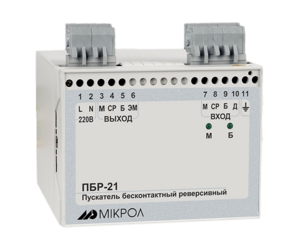

ПБР-21 Пускач безконтактний реверсивний, однофазний

Оберіть модифікацію:

ПБР-21

ПБР-31

Код замовлення:

ПБР-21

Кількість:

Доступний для замовлення

Пускач безконтактний реверсивний ПБР-21 — це електронний пристрій, призначений для безконтактного керування виконавчими механізмами з однофазними електродвигунами, оснащеними електромеханічним гальмом. Він широко використовується в системах автоматизації промислових об'єктів, особливо в енергетиці, металургії та хімічній промисловості.

⚙️ Функціональні можливості:

⚡Безконтактне керування: Забезпечує високу надійність та довговічність роботи без механічного зносу контактів.
🔄Реверсивне управління: Можливість зміни напрямку обертання електродвигуна без додаткових механічних пристроїв.
🔋Вбудоване джерело живлення: Оснащений внутрішнім джерелом живлення для дистанційного керування транзисторними ключами. Спрощує підключення та зменшує потребу в додаткових блоках живлення.
📦Компактність та простота монтажу: Зручний у встановленні та інтеграції в існуючі системи.
🔌Комутована здатність: 220 В, 4 А (тривалість безперервного включення не більше 100 секунд).

🛡️ Захист та додаткові функції:

🧯 Захист від короткого замикання.
⏸️ Затримка реверсу – запобігає миттєвій зміні напрямку обертання.

Повний аналог пускача ПБР-2М

Вхідні сигнали:

Живлення входу: =24В
транзисторний
Стан "ВІДКЛЮЧЕНО": 0–3 В
Стан "ВКЛЮЧЕНО": 18–30 В

Тип виконавчого механізму:

Однофазний
реверсивний
струм комутації до 4А

Живлення:

~ 200 В to ~ 2532 В, 7.0 ВA

Продавець

7 488 ₴

з ПДВ

Усі характеристики

Тільки відмінності

ПБР-21

ПБР-31

Загальна інформація:

Призначення:

Пускач безконтактний

Число фаз ЕД:

Однофазний

Трифазний

Додаткові можливості:

Захист від короткого замикання
Затримка реверсу

Захист від короткого замикання
Затримка реверсу
Вхід блокування
Вихід сигналізації "Перевантаження"

Вхідні сигнали:

Напруга живлення вхідних сигналів:

24 В, постійного струму

Рівні сигналів спрацювання блока комутації:

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-3 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО 18-30 В

Споживання входу:

не більше 50 мА

Наявність вбудованого джерела живлення входів:

Вбудоване, для живлення вхідних сигналів

Вихідні сигнали:

Тип комутації виходу:

Однофазне, реверсивне

Трифазне, реверсивне

Максимальний комутований струм:

Не більше 4 А (тривалість безперервного включення не більше 100 с)

• В тривалому режимі роботи: 5 А
• В повторно-короткочасному: 9 А

Кількість керуючих виходів:

1 (один двигун)

1 (один двигун)
1 вихід сигналізації "Перевантаження"

Електричні дані:

Напруга живлення:

Змінного струму: 230 (+22; -33) В

Змінного струму: 380 В (+38, -57)

Споживана потужність:

Змінного струму: не більше 7.0 ВА

Змінного струму: не більше 15.0 ВА

Гальванічна розв'язка:

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 1500 В

Корпус:

Тип монтажу:

DIN-рейку

Габаритні розміри:

95х100х110 мм

90х145х131 мм

Ступінь захисту:

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

Документація

ПБР-21

UA Настанова щодо експлуатування ПБР-21, v 1.01 978.27 KB PDF
