ПНС-3 - Перетворювач змінного струму

Оберіть модифікацію:

Код замовлення:

ПНС-3
AA
Діапазон вхідного сигналу:
BB
Діапазон вихідного сигналу:
U
Напруга живлення:
СС
Тип клем комутації:

Кількість:

Доступний для замовлення

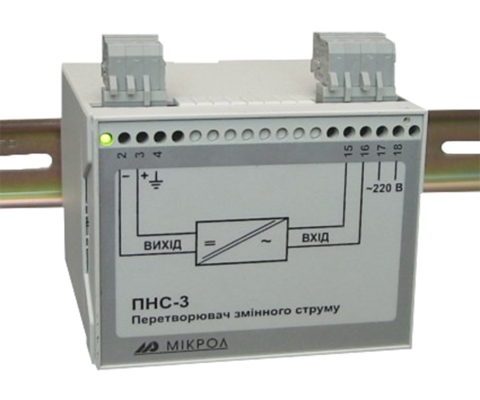

Перетворювач ПНС-3, призначений для лінійного перетворення сигналів змінного струму в уніфікований аналоговий сигнал постійного струму. Перетворювач застосовується для контролю електричних мереж та установок, для телемеханізації та автоматизації об'єктів електроенергетики та АСУ ТП енергоємних об'єктів різних галузей промисловості.

Функції:

  • Лінійне перетворення величини вхідного сигналу змінного струму в аналоговий уніфікований сигнал: 0(-5)..5мА, 0(-20)..20мА, 4..20мА, 0(-10)..10В;
  • Повна гальванічна ізоляція;
  • Два типи клем: гвинтові або пружинні (роз’єм клема).
Вхідний сигнал:
  • однофазний
  • змінний струм (модифікації)
  • шунт
Вихідний сигнал:
  • к-сть: 1
  • 0(-5)..5 мА, 0(-20)..20 мА, 4..20 мА
  • 0(-10)..10 В
Живлення:
  • = 24 B, 120 мA
  • ~230 В, 5ВA
Продавець

від

6 360

з ПДВ

Оберіть модифікацію та заповніть код замовлення

ПНС-3

ПНС-103

ПНС-653

ПНС-430

Загальна інформація:

Тип електромережі:

Однофазна

Однофазна

Однофазна

Однофазна

Тип вхідного сигналу:

Змінний струм

Змінний струм

Змінний струм

Змінний струм

Вхідні сигнали:

Кількість входів:

1

1

1

1

Діапазони можливих вхідних сигналів:

Від 0 до 1 A
Від 0 до 2.5 A
Від 0 до 5 A

Від 0 до 1 A
Від 0 до 2.5 A
Від 0 до 5 A

Від 0 до 5 A

Від 0 до 1 А
Від 0 до 2.5 А
Від 0 до 5 А

Межа основної зведеної похибки вимірювання:

0,25 %

0,4 %

0,25 %

0,4 %

Період вимірювання та перетворення:

налаштовувальний: від 0.5 до 6 секунд

налаштовувальний: від 0.5 до 6 секунд

не більше 1 секунд

налаштовувальний: до 0.6 секунд

Граничне навантаження:

в 2 рази, з тривалістю до 5 секунд

в 2 рази, з тривалістю до 5 секунд

перевищення до 100А та тривалістю до 100 мілісекунд

перевищення в 5 разів та тривалістю до 5 секунд

Максимальна частота вхідного сигналу:

80 кГц

-

-

-

Аналогові вихідні сигнали:

Кількість виходів:

1

1

1

1

Тип виходу:

активний

активний

активний

пасивний

Діапазони можливих вихідних сигналів:

0 – 5 мА / R ≤ 2000 Ом
–5 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм
–10 – 10 В / R ≤ 2 кОм

0 – 5 мА / R ≤ 2000 Ом
–5 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм
–10 – 10 В / R ≤ 2 кОм

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

4 – 20 мА / R ≤ 500 Ом

Індикація:

Цифрова індикація:

Не комплектується

Не комплектується

Не комплектується

Не комплектується

Електричні дані:

Напруга живлення:

Постійного струму: 24 В
Змінного струму: 230 В

Постійного струму: 24 В
Змінного струму: 230 В

Постійного струму: 24 В

Постійного струму: 24 В (токова петля)

Споживана потужність:

Постійного струму: не більше 120 мА
Змінного струму: ≤ 5.0 ВА

Постійного струму: не більше 100 мА
Змінного струму: ≤ 5.0 ВА

Постійного струму: не більше 30 мА

Постійного струму: не більше 30 мА

Гальванічна розв'язка:

• Повна. Всі вузли ізольовані один від одного
• Напруга гальванічної (електричної) ізоляції не менше 2000 В

• Повна. Всі вузли ізольовані один від одного
• Напруга гальванічної (електричної) ізоляції не менше 2000 В

• Повна. Всі вузли ізольовані один від одного
• Напруга гальванічної (електричної) ізоляції не менше 2000 В

-

Корпус:

Тип монтажу:

на DIN рейку

на DIN рейку

на DIN рейку

на DIN рейку

Маса, не більше:

не більше 0,5 кг

не більше 0.2 кг

не більше 0.1 кг

не більше 0.1 кг

Розмір корпусу (ВхШхГ):

95х100х110 мм

100х23х115 мм

94х7х64 мм

76х26х115 мм

Ступінь захисту:

IP30

IP20

IP20

IP20

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С

Документація

ПНС-3

UA Настанова щодо експлуатування ПНС-3, v.2.10 1.12 MB PDF
