QNT-11 - Лічильник імпульсів, квадратурний

Оберіть модифікацію:

Код замовлення:

QNT-11
AA
Тип першого дискретного виходу:
BB
Тип другого дискретного виходу:
Ga
Внутрішнє джерело живлення вхідних сигналів:
U
Напруга живлення:

Кількість:

Доступний для замовлення

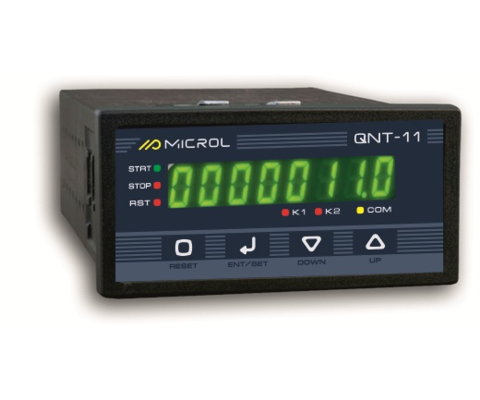

QNT-11 – це високоточний мікропроцесорний прилад, призначений для прийому, обробки та відображення сигналів від інкрементальних енкодерів або інших імпульсних давачів, з можливістю формування дискретних керуючих сигналів для зовнішнього обладнання.

🎯 Призначення

Лічильник забезпечує:

  • 📡 Вимірювання вхідного фізичного параметра (кут повороту, лінійне переміщення, кількість обертів) від інкрементального енкодера.
  • 🧮 Математичну обробку вхідних даних (підрахунок, масштабування, фільтрація) з подальшим відображенням поточного значення на вбудованому цифровому індикаторі.
  • ⚡ Генерацію дискретних вихідних сигналів для керування виконавчими пристроями згідно з налаштуваннями користувача.

🚀 Відмінні риси та функціональні можливості

  • 🔄 Два режими роботи:
    • 📐 Квадратурний лічильник – робота з двома рахунковими входами (DI1DI2), визначення напрямку підрахунку за фазовим зсувом сигналів.
    • 🎛 Командний лічильник – робота з одним рахунковим входом та окремим командним входом для вибору напрямку підрахунку.
  • 🔌 Універсальні входи:
    • Підтримка підключення датчиків PNP/NPN-типу, сухих контактів, датчиків високого та низького рівня, інкрементальних енкодерів.
    • 🛡 Гальванічна ізоляція входів забезпечує захист від промислових завад.
  • 🌐 Інтерфейси обміну даними:
    • RS-485 з підтримкою протоколу Modbus RTU для інтеграції в АСУ ТП.
    • USB-порт для прямого підключення до ПК та налаштування параметрів.
  • 💡 Два дискретних виходи (DO1, DO2):
    • Програмовані уставки SET POINT 1 та SET POINT 2 для активації виходів.
    • Можливість керування навантаженням: ⚙️ вмикання/вимикання механізмів📢 сигналізація⏱ формування імпульсів заданої тривалості.
Входи:
  • к-сть: 4
  • PNP/NPN-тип
  • =24В
Виходи:
  • к-сть: 2
  • транзистор ОК: до 40В, 100мА
  • перемикаюче реле: до 230В, 8А
  • твердотільне реле: до 40В, 0,5А
Інтерфейси:
  • USB(конфігурування)
  • RS-485
  • протокол Modbus RTU.
Режими лічби:
  • Квадратурний
  • Командний
Монтаж:
  • щитовий
  • 48х96х106 мм.
Живлення:
  • = 24 B, 120 мA
  • ~230V, 1.5ВA
Продавець

від

5 106

з ПДВ

Оберіть модифікацію та заповніть код замовлення

QNT-1

QNT-11

Режими:

Режими роботи:

Енкодер, лічильник

Енкодер, лічильник

Кількість лічильників:

один

один

Дискретні вхідні сигнали:

Кількість дискретних входів:

4

4

Максимальна частота проходження імпульсів:

100 кГц

100 кГц

Мінімальна тривалість вхідного імпульсу:

5 мкс

5 мкс

Вхідний струм (споживання по входу), не більше:

5 мА

5 мА

Рівні сигналів спрацювання:

Сигнал логічного "0" – стан "ВІДКЛЮЧЕНО": 0-5В
Сигнал логічної "1" – стан "УВІМКНЕНО": 18-30В

Сигнал логічного "0" – стан "ВІДКЛЮЧЕНО": 0-5В
Сигнал логічної "1" – стан "УВІМКНЕНО": 18-30В

Датчики, що підключаються:

• Енкодери

• Енкодери

Дискретні вихідні сигнали:

Кількість дискретних виходів:

2

2

Типи виходів:

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А
• Твердотільне (немеханічне) реле: 40 В, до 0,5А(АС/DC)

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А
• Твердотільне (немеханічне) реле: 40 В, до 0,5А(АС/DC)

Вид навантаження:

Активна
Індуктивна

Активна
Індуктивна

Індикація:

Тип індикації:

Oled дисплей, 1.8"

Семисегментний
8-м розрядів

Інтерфейси:

Інтерфейс обміну даними:

USB
RS-485

USB
RS-485

Протокол обміну даних:

Modbus RTU

Modbus RTU

Електричні дані:

Напруга живлення:

Постійного струму: 24 В
Змінного струму: 230 В

Постійного струму: 24 В
Змінного струму: 230 В

Споживана потужність:

Постійного струму: не більше 60 мА
Змінного струму: не більше 1.5ВА

Постійного струму: не більше 120 мА
Змінного струму: не більше 2.7ВА

Наявність вбудованого джерела живлення входів:

Так, (опція при замовлені)
=24В, 30мА

Так, (опція при замовлені)
=24В, 30мА

Гальванічна розв'язка:

• Комбінована. Входи мають групову ізоляцію. Виходи, інтерфейс та живлення ізольовані від інших вузлів і між собою.
• Напруга гальванічної розв'язки не менше 500 В.

• Комбінована. Входи мають групову ізоляцію. Виходи, інтерфейс та живлення ізольовані від інших вузлів і між собою.
• Напруга гальванічної розв'язки не менше 500 В.

Корпус:

Тип монтажу:

на DIN-рейку

щитовий

Розмір корпусу (ВхШхГ):

100х55х60 мм

48х96х106 мм

Маса, не більше:

0,35 кг

0,35 кг

Ступінь захисту:

IP20

IP20

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

Документація

QNT-11

UA Настанова щодо експлуатування QNT-11 , v 1.02 1.35 MB PDF
Програмне забезпечення

Інсталяція MIC-Programmer:

UA Інсталяційний архів, v1.027 102.51 MB RAR

Настанова щодо експлуатування MIC-Programmer:

UA Настанова щодо експлуатування 947.45 KB PDF
Інше

Драйвера для Windows:

UA Драйвер для Windows (Dekstop) XP/7/10/11/Server 12.11 MB ZIP
