Модуль дискретних входів/виходів

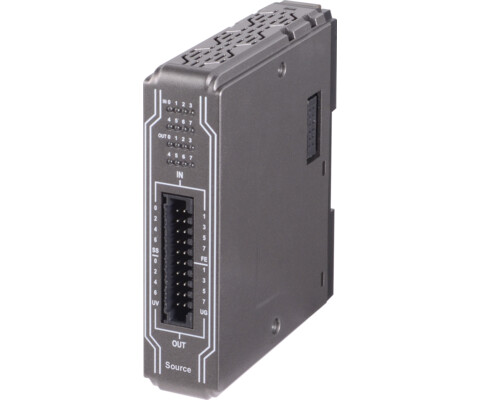

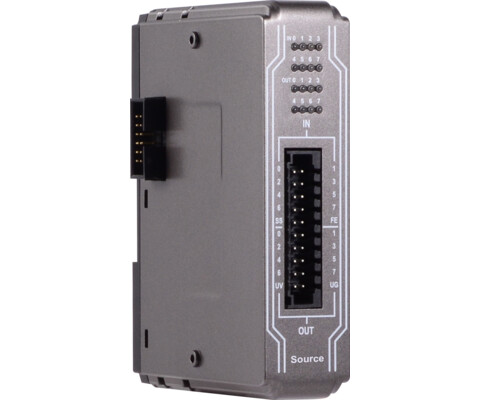

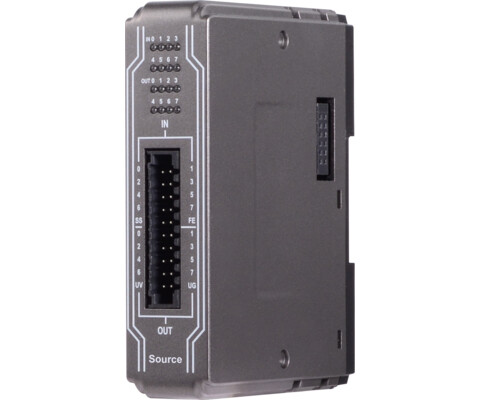

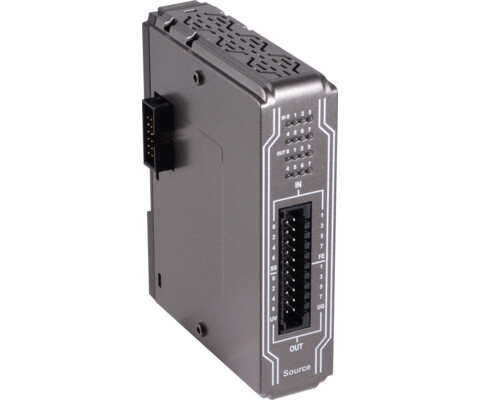

iR-DM16-P Модуль дискретних входів/виходів

Оберіть модифікацію:

Код замовлення:

iR-DM16-P

Кількість:

Під замовлення

🎯 Призначення:
Модуль iR-DM16-P від Weintek є універсальним рішенням для збору та обробки дискретних сигналів у системах автоматизації. Він поєднує в собі дискретні входи та дискретні транзисторні виходи, що дозволяє скоротити кількість окремих модулів і забезпечити більш компактну та економічну конфігурацію системи.

Використовується у складі розподілених систем вводу/виводу серії iR через комунікаційні модулі (iR-ETN, iR-COP, iR-ECAT) або як частина контролера cMT-CTRL01, що працює під управлінням CODESYS.

⚙️ Технічні характеристики:

  • 🔌 Входи: 8 дискретних входів (Sink/Source)
  • Виходи: 8 дискретних виходів (транзисторні PNP, до 0.5 A/канал, сумарно до 4 A)
  • 🔋 Номінальна напруга живлення виходів: 24 V DC
  • 📥 Струм входу: ~5 мА/канал
  • Швидкодія:
    • Вхід: час відгуку ≤ 5 мс
    • Вихід: підтримка швидкого комутаційного режиму
  • 🛡 Гальванічна ізоляція: між входами, виходами та внутрішньою логікою модуля
  • 📦 Підключення: знімні клемні блоки (для простого монтажу та обслуговування)
  • 🔋 Споживання: ~130 мА (від внутрішньої шини живлення)
  • 🌡 Робоча температура: 0…+55 °C
  • 📐 Габарити: 30 × 109 × 81 мм
  • ⚖️ Вага: ~120 г
  • 📏 Ступінь захисту: IP20, монтаж на DIN-рейку

💡 Функціональні можливості:

  •  Збір дискретних сигналів — прийом сигналів від кнопок, кінцевих вимикачів, датчиків положення, аварійних сигналів тощо.
  •  Формування керуючих сигналів — транзисторні виходи дозволяють керувати реле, індикаторами, електромагнітними клапанами, малопотужними двигунами.
  •  Універсальність — входи і виходи в одному модулі, що економить місце у шафі керування.
  •  Масштабованість — можливість роботи спільно з іншими модулями серії iR (аналогові входи/виходи, релейні модулі, високошвидкісні модулі).
  •  Пряма інтеграція з cMT-CTRL01 — може працювати як I/O-модуль у CODESYS-проєктах.

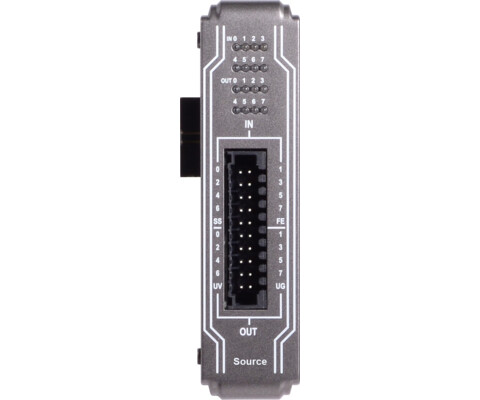

  •  Індикація станів — світлодіоди для кожного входу та виходу на передній панелі.
  •  Надійність — гальванічна розв’язка, захист від перешкод і перевантажень.
  •  Простота монтажу — завдяки компактному корпусу та знімним клемникам.
Входа/Вихода:
  • 8 дискретних входів (PNP/NPN)
  • 8 дискретних виходів (PNP)
Інтерфейси:
  • Підключення від комунікаційного модуля
  • iR-ETN
  • iR-COP
  • iR-ECAT
  • cMT-CTRL01
Живлення:
  • Від комунікаційного модуля
  • iR-ETN
  • iR-COP
  • iR-ECAT
  • cMT-CTRL01
