Головна Нормуючі перетворювачі Тензометричних давачів:

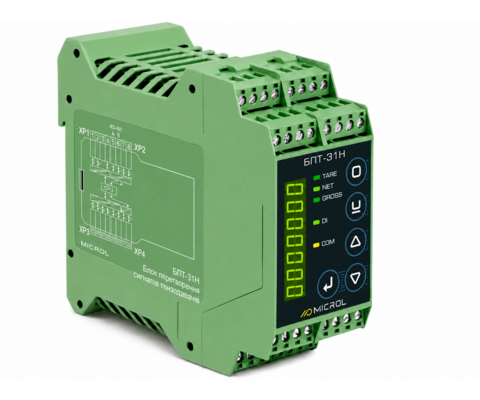

- Блок перетворення сигналів тензодавачів БПТ-31Н

БПТ-31Н - Блок перетворення сигналів тензодавачів БПТ-31Н

Оберіть модифікацію:

Код замовлення:

БПТ-31Н
N
Діапазон вхідного сигналу:
K
Напруга живлення тензодавача:
Т
Діапазон аналогового виходу:

Кількість:

Доступний для замовлення

БПТ-31Н – призначений для вимірювання, обробки та відображення сигналів від тензометричних датчиків маси (ваги), а також для формування уніфікованого аналогового або цифрового сигналу, пропорційного виміряній вазі.

⚙️ Функціональні можливості:

📏 Вимірювання маси (ваги):

  • Вимірювання сигналу з тензодавача (2–4 мВ/В);
  • Перетворення у цифрове значення, виміряного значення ваги;
  • Калібрування та корекція вхідного сигналу тензодавача;
  • Згладжування коливань показів через вібрацію, навантаження, рух.

⚖️ Масштабування та тарування:

  • Встановлення нуля;
  • Тарування;
  • Масштабування (градуйовка) вхідного сигналу, налаштування шкали.

🔄 Формування вихідних сигналів:

  • Аналоговий вихід: 0–10 В, 0–5 мА, 0(4)–20 мА

📟 Відображення:

  • 6 розрядний цифровий дисплей
  • Додаткові індикатори (сигналізація, режими роботи)

🔗 Інтеграція в системи:

  • Цифрові інтерфейси: RS-485 (Modbus RTU), USB
  • SCADA/HMI через Modbus RTU
  • Програмування уставок, масштабів, фільтрації через клавіатуру або ПК

Передбачено модифікацію в щитовому виконанні БПТ-31.

Вхід вимірювання:
  • к-сть: 1
  • 5 В або 10 В, напруга живлення давача
  • шестипровідне підключення.
Аналоговий вихід:
  • к-сть: 1
  • уніфіковані сигнали
Дискретний вхід:
  • к-сть: 1
  • функції: тарування або встановлення "0"
Інтерфейси:
  • USB (конфігурування)
  • RS-485
  • протокол Modbus RTU
Монтаж:
  • DIN-рейка 35x7.5
  • 100x46x115 мм
Живлення:
  • ~ 100 В до ~ 242 В, 3.5 ВA
Продавець

7 632 ₴

з ПДВ

Оберіть модифікацію та заповніть код замовлення

БПТ-3

БПТ-31Н

Вхідні сигнали:

Кількість входів:

1

1

Тип входу:

Шестипровідне підключення:
Еквівалентний опір давача: 75-1000 Ом
Напруга живлення давача: 10В

Шестипровідне підключення:
Еквівалентний опір давача: 75-1000 Ом
Напруга живлення давача: 5В
Напруга живлення давача: 10В

Діапазони можливих вхідних сигналів:

Початкове значення вхідного сигналу: від 0 до 40 мВ
Кінцеве значення вхідного сигналу: -100 до +100 мВ

0-20 мВ , 0-40 мВ
-20 - +20 мВ , -40 - +40 мВ

Межа основної зведеної похибки вимірювання:

± 0,2 %

± 0,2 %

Період вимірювання та перетворення:

0,1 секунда

0.1 - 0.5 секунда

Аналогові вихідні сигнали:

Кількість виходів:

1

1

Тип виходу:

активний

активний

Діапазони можливих вихідних сигналів:

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R ≤ 500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R ≤ 500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

Дискретні вихідні сигнали:

Наявність дискретних виходів:

Ні

Ні

Кількість дискретних виходів:

не комплектується

не комплектується

Типи дискретних виходів:

не комплектується

не комплектується

Інтерфейси:

Інтерфейс обміну даними:

не комплектується

RS-485
USB

Протокол обміну даних:

не комплектується

Modbus RTU

Індикація:

Цифрова індикація:

Ні

Семисегментна, цифрова
Шість розрядів

Електричні дані:

Напруга живлення:

Постійного струму: 24 В

Змінного струму: 230 В

Споживана потужність:

Постійного струму: не більше 250 мА

Змінного струму: ≤ 3.5 ВА

Енергонезалежна пам'ять:

не комплектується

Так, EEPROM

Гальванічна розв'язка:

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 500 В.

Корпус:

Тип монтажу:

на DIN-рейку

на DIN-рейку

Розмір корпусу (ВхШхГ):

76х26х115 мм

100х46х115 мм

Маса, не більше:

0,15 кг

0,25 кг

Ступінь захисту:

IP20

IP20

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С
Інструкція

Настанова щодо експлуатування, БПТ-31Н, v1.01

Настанова щодо експлуатування, БПТ-31Н, v1.01 1.4 MB PDF
