Головна Нормуючі перетворювачі Величини опору:

- Блок перетворення сигналів величини опору, живлення токова петля

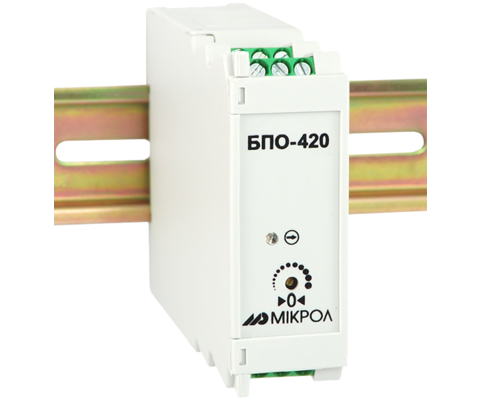

БПО-420 - Блок перетворення сигналів величини опору, живлення токова петля

Оберіть модифікацію:

Код замовлення:

БПО-420
A
Початкове значення вимірюваного каналу:
B
Кінцеве значення вимірюваного каналу:

Кількість:

Доступний для замовлення

📌 Призначення
Блок призначений для лінійного перетворення зміни величини опору у діапазоні від 0 до 100 кОм у стандартний уніфікований сигнал струму 4…20 мА.
Живлення здійснюється за принципом токової петлі (loop-powered), що дозволяє мінімізувати кількість з’єднань та забезпечити високу завадостійкість.

⚙️ Функціональні можливості:

  • 📏 Лінійне масштабування зміни опору в заданому діапазоні (0…100 кОм) у вихідний сигнал 4…20 мА.
  • 🔌 Двопровідна або трипровідна схема підключення потенціометричних або резистивних давачів.
  • 🛡 Висока завадостійкість завдяки живленню по токовій петлі та оптимальній схемотехніці.
  • 🔩 Клемник під гвинт для надійного з’єднання у промислових умовах.
  • 🎯 Висока точність та стабільність перетворення навіть при довгих лініях зв’язку.
  • 🖧 Можливість інтеграції у стандартні системи автоматизації з аналоговими входами.
Входи:
  • к-сть: 1
  • Опір в діапазоні 0 - 100кОМ
  • двопровідне підключення
  • трипровідне підключення.
Виходи:
  • к-сть: 1
  • 4-20мА
  • токова петля
Живлення:
  • = 24 В
  • токова петля.
Продавець

3 438 ₴

з ПДВ

Оберіть модифікацію та заповніть код замовлення

БПО-420

БПО-422

Вхідні сигнали:

Кількість входів:

1

2

Тип входу:

Трипровідне підключення:
Двопровідне підключення

Трипровідне підключення:
Двопровідне підключення

Діапазони можливих вхідних сигналів:

Початкове значення вхідного сигналу: 0 Ом (довільне, але менше, мінімум на 10% від кінцевого значення вхідного сигналу)
Кінцеве значення вхідного сигналу: 100 Ом до 100 кОм

Початкове значення вхідного сигналу: 0 Ом (довільне, але менше, мінімум на 10% від кінцевого значення вхідного сигналу)
Кінцеве значення вхідного сигналу: 100 Ом до 100 кОм

Межа основної зведеної похибки вимірювання:

± 0,2 %

± 0,2 %

Період вимірювання та перетворення:

0,01 секунда

0,01 секунда

Аналогові вихідні сигнали:

Кількість виходів:

1

2

Тип виходу:

пасивний, токова петля

пасивний, токова петля

Діапазони можливих вихідних сигналів:

від 4 мА до 20 мА / R≤500 Ом

від 4 мА до 20 мА / R≤500 Ом

Дискретні вихідні сигнали:

Наявність дискретних виходів:

Ні

Ні

Кількість дискретних виходів:

не комплектується

не комплектується

Типи дискретних виходів:

не комплектується

не комплектується

Інтерфейси:

Інтерфейс обміну даними:

не комплектується

не комплектується

Протокол обміну даних:

не комплектується

не комплектується

Індикація:

Цифрова індикація:

Ні

Ні

Електричні дані:

Напруга живлення:

Токова петля, 24В

Токова петля, 24В

Споживана потужність:

не більше 20 мА (канал)

не більше 20 мА (канал)

Енергонезалежна пам'ять:

не комплектується

не комплектується

Гальванічна розв'язка:

Відсутня.

Відсутня.

Корпус:

Тип монтажу:

на DIN-рейку

на DIN-рейку

Розмір корпусу (ВхШхГ):

76х26х115 мм

76х26х115 мм

Маса, не більше:

0,13 кг

0,13 кг

Ступінь захисту:

IP20

IP20

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С
Документація

БПО-420

UA Настанова щодо експлуатування БПО-420, v 1.03 921.37 KB PDF
