Модуль генерації швидкісних імпульсів

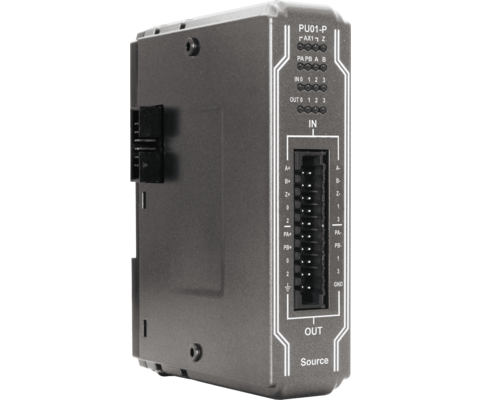

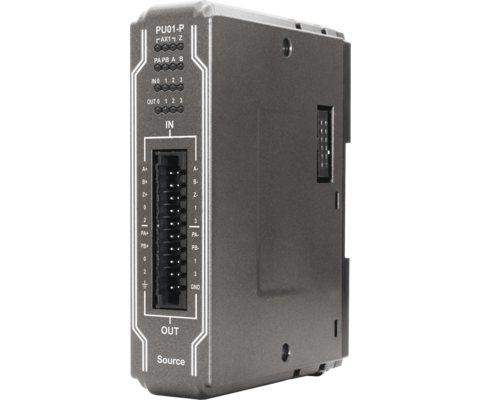

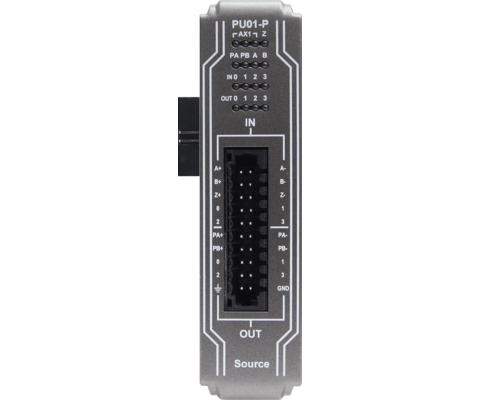

iR-PU01-P Модуль генерації швидкісних імпульсів

Код замовлення:

iR-PU01-P

Кількість:

Під замовлення

🎯 Призначення:

Модуль iR-PU01-P серії iR від Weintek призначений для генерації високошвидкісних імпульсів, необхідних у системах автоматизації для керування кроковими двигунами, серводрайверами та іншими виконавчими механізмами, що потребують точного імпульсного керування.
Завдяки підтримці різних режимів формування сигналів, він забезпечує гнучкість і високу точність у задачах позиціонування, дозування та синхронізації.

Модуль може застосовуватися як частина розподілених систем вводу/виводу серії iR через комунікаційні модулі (iR-ETN, iR-COP, iR-ECAT) або безпосередньо як імпульсний вихідний модуль у складі контролера cMT-CTRL01 під управлінням CODESYS.

⚙️ Технічні характеристики:

🔹 Виходи (Pulse Output):

  • Кількість каналів: 1
  • Тип виходу: транзисторний (PNP)
  • Режими роботи:
    • Pulse/Direction (імпульс + напрямок)
    • CW/CCW (прямий/зворотний імпульс)
  • Частота вихідного сигналу: до 200 кГц
  • Номінальний струм: до 0.5 А

🔹 Загальні параметри:

  • Живлення вихідної частини: 24 V DC (−15% … +20%)
  • Споживання: ~100 мА (від внутрішньої шини)
  • Робоча температура: 0…+55 °C
  • Підключення: знімні клемні блоки
  • Габарити: 30 × 109 × 81 мм
  • Вага: ~120 г
  • Ступінь захисту: IP20, монтаж на DIN-рейку

💡 Функціональні можливості:

  • ✔️ Генерація високошвидкісних імпульсів ⚡ — точне керування кроковими та серводвигунами.
  • ✔️ Гнучкі режими роботи 🔄 — підтримка Pulse/Dir і CW/CCW для сумісності з більшістю драйверів.
  • ✔️ Пряма інтеграція з cMT-CTRL01 🖥 — робота у CODESYS-проєктах як імпульсний вихідний блок.
  • ✔️ Масштабованість 🚀 — сумісність з іншими модулями серії iR (аналогові, дискретні, комбіновані).
  • ✔️ Надійність 🛡 — гальванічна розв’язка між виходом і логікою захищає систему від перешкод та перевантажень.
  • ✔️ Висока швидкодія ⚙️ — підтримка до 200 кГц для точних систем позиціонування.
  • ✔️ Візуальний контроль 💡 — LED-індикація живлення та стану виходу.
  • ✔️ Простота монтажу 🔧 — компактний корпус та знімні клемники.
Входа/Вихода:
  • 4 дискретних входи (200кГц)
  • 4 дискретних виходів (40кГц)
Інтерфейси:
  • Підключення від комунікаційного модуля
  • iR-ETN
  • iR-COP
  • iR-ECAT
  • cMT-CTRL01
Живлення:
  • Від комунікаційного модуля
  • iR-ETN
  • iR-COP
  • iR-ECAT
  • cMT-CTRL01
Продавець

9 984

з ПДВ

iR-PU01-P

Документація

Серія IR

UA DataSheet iR-series 1.86 MB PDF
Інструкція

iR-PU01-P

UA User Manual iR-PU01-P 2.96 MB PDF
UA Installation Instruction iR-PU01-P 357.78 KB PDF
Інше

iR-PU01-P

UA Certificate of Conformity iR-PU01-P 144.27 KB PDF
