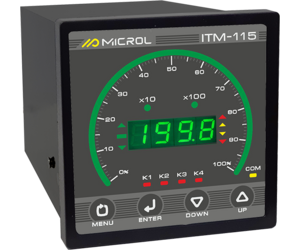

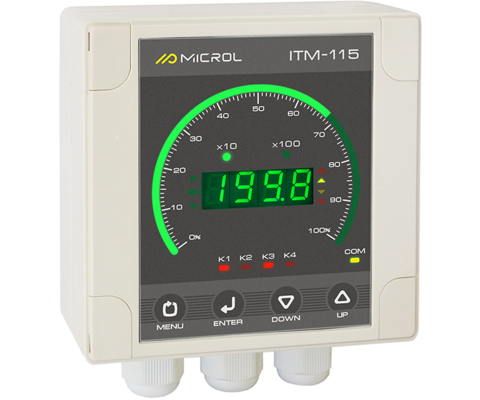

ІТМ-115Т Індикатор - вимірювач технологічних параметрів, з круговою шкалою

Про компанію

Як оформити замовлення?Гарантія і сервіс Доставка Про нас Контакти Дилери Наші клієнти Декларації ТР

Завантаження

Галузеві рішення Настанови по експлуатації Інформація по Weintek Програмне забезпечення Методики калібрування

Головна Вимірювачі-індикатори Одноканальні вимірювачі-індикатори:

Індикатор - вимірювач технологічних параметрів, з круговою шкалою

від

10 854 ₴

з ПДВ

Оберіть модифікацію та заповніть код замовлення

Усі характеристики

Тільки відмінності

ІТМ-115

ІТМ-115Т

Загальна інформація:

Тип приладу:

Технологічний індикатор

Додаткові функції:

Перетворення вхідного сигналу
Сигналізація

Аналогові вхідні сигнали:Кількість аналогових входів:
1
1
Типи вхідних давачів та сигналів:
0-5 мА , 0-20 мА , 4-20 мА
 0-50 мВ , 0-100 мВ , 0-1 В, 0-10 В
 ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
 ТХА (K), ТХК (L), ТЖК (J), ТПП 10 (S), ТПР (B),  ТХКн (E), ТВР -1(A-1)
 0-1кОм, NTC (0-1кОм, 0-3кОм, 0-5кОм, 0-10кОм)
0-5 мА , 0-20 мА , 4-20 мА
 0-50 мВ , 0-100 мВ , 0-1 В, 0-10 В
 ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
 ТХА (K), ТХК (L), ТЖК (J), ТПП 10 (S), ТПР (B),  ТХКн (E), ТВР -1(A-1)
 0-1кОм, NTC (0-1кОм, 0-3кОм, 0-5кОм, 0-10кОм)
Межа основної зведеної похибки вимірювання:
≤ 0.2 %
 ≤ 0.25     % (для термопар)
≤ 0.2 %
 ≤ 0.25     % (для термопар)
Час опитування входу:
до 0.1 секунди
до 0.1 секунди
Гальванічна ізоляція:
• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
Перехід на інший тип давача:
Зміна на інший тип давача, користувачем, можлива. При зміні - необхідне калібрування.
Зміна на інший тип давача, користувачем, можлива. При зміні - необхідне калібрування.

Дискретні вхідні сигнали:

Кількість дискретних входів:

Не комплектується

Аналогові вихідні сигнали:

Кількість виходів:

1 (опція)

Тип виходу:

активний

Діапазони можливих вихідних сигналів:

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

Межа основної зведеної похибки формування вихідного сигналу:

≤ 0.2 %

Дискретні вихідні сигнали:

Кількість дискретних виходів:

Типи дискретних виходів:

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А
• Оптосимістор: до 300 В, 0.7 А

• NPN Транзистор: до 40В, 100мА
• Замикаючі реле: до 230В, 5А

Інтерфейси:

Інтерфейс обміну даними:

RS-485

Протокол обміну даних:

Modbus RTU

Індикація:

Тип індикації:

Семисегментна, цифрова
Кругова шкала

Точність індикації:

Чотири розряди

Електричні дані:Напруга живлення:
Змінного струму: 230 В
 Постійного струму: 24 В
Змінного струму: 230 В
 Постійного струму: 24 В
Споживана потужність:
Змінного струму: ≤ 8.5 ВА
 Постійного струму: 250 мА
Змінного струму: ≤ 6.5 ВА
 Постійного струму: 250 мА
Наявність вбудованого джерела живлення входів:
Опція, при умові замовлення сигналу 4..20мА
 = 24 В, 25 мА
Не комплектується
Енергонезалежна пам'ять:
Так, EEPROM
Так, EEPROM
Гальванічна розв'язка:
• Відсутня для вхідного сигналу. Вихода та інтерфейс ізольований один від одного та живлення.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 1500 В
• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В

Корпус:

Тип монтажу:

Щитовий

DIN-рейку
На стіну

Розмір корпусу (ВхШхГ):

96х96х120 мм

145х120х80 мм

Маса, не більше:

не більше 0.6 кг

не більше 0.7 кг

Ступінь захисту:

IP30

IP65

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

Документація

ІТМ-115Т

UA Настанова щодо експлуатування, ІТМ-115T, v1.00 2.04 MB PDF

Програмне забезпечення

Інсталяція MIK-Configurator:

UA Інсталяційний архів, v3.026 130.67 MB ZIP

Настанова щодо експлуатування MIK-Configurator:

UA Настанова щодо експлуатування 1.46 MB PDF
