Універсальний нормуючий перетворювач НПМ-11 призначений для перетворення виміряних значень температури 🌡 (за допомогою термопари або термометрів опору), а також уніфікованих сигналів тиску, витрати та інших фізичних параметрів у стандартні уніфіковані аналогові сигнали:

• 🔌 Струму: 4…20 мА, 0…20 мА, 0…5 мА
• 🔋 Напруги: 0…10 В

Прилад забезпечує 🛡 гальванічну розв’язку між усіма електричними колами та може застосовуватися як пристрій гальванічної ізоляції.

1️⃣ Основні можливості

• 📏 Підтримка широкого спектра первинних перетворювачів:
  • Термоперетворювачі опору (RTD): Pt50, Pt100, Pt500, Pt1000, ТСМ50, ТСМ100, ТСП50, ТСП100
  • Термоелектричні перетворювачі (термопари): типи K, J, T, E, N, S, R, B
  • Датчики з уніфікованим вихідним сигналом: 0…5 мА, 0…20 мА, 4…20 мА, 0…1 В, 0…5 В, 0…10 В
• 🔄 Перехід між різними типами датчиків без потреби калібрування.
• 💻 Цифрове налаштування параметрів через вбудований інтерфейс USB з використанням програмного пакета MIC-Programmer.
• 💾 Збереження параметрів конфігурації в енергонезалежній пам’яті.
• 🚨 Два вбудовані дискретні виходи (реле та/або транзистор) з функцією сигналізації та програмованою логікою.
• 🔗 Інтерфейс RS-485 з підтримкою протоколу Modbus RTU для інтеграції в SCADA та PLC-системи.
• 🎯 Висока точність перетворення та стабільність параметрів.

​Універсальний нормуючий перетворювач НПМ-15 призначений для перетворення виміряних значень температури 🌡 (за допомогою термопари або термометрів опору), а також уніфікованих сигналів тиску, витрати та інших фізичних параметрів у стандартні уніфіковані аналогові сигнали:

• 🔌 Струму: 4…20 мА, 0…20 мА, 0…5 мА
• 🔋 Напруги: 0…10 В

Прилад забезпечує 🛡 гальванічну розв’язку між усіма електричними колами та може застосовуватися як пристрій гальванічної ізоляції.

1️⃣ Основні можливості

• 📏 Підтримка широкого спектра первинних перетворювачів:
  • Термоперетворювачі опору (RTD): Pt50, Pt100, Pt500, Pt1000, ТСМ50, ТСМ100, ТСП50, ТСП100
  • Термоелектричні перетворювачі (термопари): типи K, J, T, E, N, S, R, B
  • Датчики з уніфікованим вихідним сигналом: 0…5 мА, 0…20 мА, 4…20 мА, 0…1 В, 0…5 В, 0…10 В
• 🔄 Перехід між різними типами датчиків без потреби калібрування.
• 💻 Цифрове налаштування параметрів через вбудований інтерфейс USB з використанням програмного пакета MIC-Programmer.
• 💾 Збереження параметрів конфігурації в енергонезалежній пам’яті.
• 🚨 Два вбудовані дискретні виходи (реле та/або транзистор) з функцією сигналізації та програмованою логікою.
• 🔗 Інтерфейс RS-485 з підтримкою протоколу Modbus RTU для інтеграції в SCADA та PLC-системи.
• 🎯 Висока точність перетворення та стабільність параметрів.
• 🖥️ Індикація виміряного значення на OLED дисплеї.

Універсальний нормуючий перетворювач НПМ-12 призначений для перетворення виміряних значень температури 🌡 (за допомогою термопари або термометрів опору), а також уніфікованих сигналів тиску, витрати та інших фізичних параметрів у стандартні уніфіковані аналогові сигнали:

• 🔌 Струму: 4…20 мА, 0…20 мА, 0…5 мА
• 🔋 Напруги: 0…10 В

Прилад забезпечує 🛡 гальванічну розв’язку між усіма електричними колами та може застосовуватися як пристрій гальванічної ізоляції.

1️⃣ Основні можливості

• 📏 Підтримка широкого спектра первинних перетворювачів:
  • Термоперетворювачі опору (RTD): Pt50, Pt100, Pt500, Pt1000, ТСМ50, ТСМ100, ТСП50, ТСП100
  • Термоелектричні перетворювачі (термопари): типи K, J, T, E, N, S, R, B
  • Датчики з уніфікованим вихідним сигналом: 0…5 мА, 0…20 мА, 4…20 мА, 0…1 В, 0…5 В, 0…10 В
• 🔄 Перехід між різними типами датчиків без потреби калібрування.
• 💻 Цифрове налаштування параметрів через вбудований інтерфейс USB з використанням програмного пакета MIC-Programmer.
• 💾 Збереження параметрів конфігурації в енергонезалежній пам’яті.
• 🎯 Висока точність перетворення та стабільність параметрів.

Універсальний нормуючий перетворювач НПМ-612 призначений для перетворення виміряних значень температури 🌡 (за допомогою термопари або термометрів опору), а також уніфікованих сигналів тиску, витрати та інших фізичних параметрів у стандартні уніфіковані аналогові сигнали:

• 🔌 Струму: 4…20 мА, 0…20 мА, 0…5 мА
• 🔋 Напруги: 0…10 В

Прилад забезпечує 🛡 гальванічну розв’язку між входом, живлення та USB, аналоговий вихід від живлення не ізольований.

1️⃣ Основні можливості

• 📏 Підтримка широкого спектра первинних перетворювачів:
  • Термоперетворювачі опору (RTD): Pt50, Pt100, Pt500, Pt1000, ТСМ50, ТСМ100, ТСП50, ТСП100
  • Термоелектричні перетворювачі (термопари): типи K, J, T, E, N, S, R, B
  • Датчики з уніфікованим вихідним сигналом: 0…5 мА, 0…20 мА, 4…20 мА, 0…1 В, 0…5 В, 0…10 В
• 🔄 Перехід між різними типами датчиків без потреби калібрування.
• 💻 Цифрове налаштування параметрів через вбудований інтерфейс USB з використанням програмного пакета MIC-Programmer.
• 💾 Збереження параметрів конфігурації в енергонезалежній пам’яті.
• 🎯 Висока точність перетворення та стабільність параметрів.

📌 Призначення:
Блок призначений для перетворення сигналів від термоперетворювачів опору (ТСМ 50М, ТСМ 100М, ТСМ 23 гр., Cu 50, Cu 100, ТСП 50П, ТСП 100П, ТСП 21 гр., Pt 50, Pt 100, Pt 500, Pt 1000) у стандартні уніфіковані аналогові сигнали:

• 🔌 Струму: 4…20 мА, 0…20 мА, 0…5 мА
• 🔋 Напруги: 0…10 В

Забезпечує 🛡 гальванічну ізоляцію між вхідними, вихідними колами та колом живлення для підвищення завадостійкості та електробезпеки.

⚙️ Основні характеристики:

• Підключення давачів: трипровідна схема підключення термоперетворювачів опору.
• Діапазони вимірюваних температур:
  • для мідних термоперетворювачів: –200…+200 °С
  • для платинових термоперетворювачів: –200…+850 °С (залежно від типу давача)
• Вихідні сигнали: уніфіковані аналогові сигнали струму або напруги з високою стабільністю та точністю.
• Живлення: 18…30 В DC.
• Клемники: пружинного типу для швидкого та надійного підключення.
• Гальванічна розв’язка: забезпечує електробезпеку та захист від перешкод між усіма електричними колами.

🔍 Функціональні особливості

• Лінійне перетворення сигналу термоперетворювача у відповідний вихідний уніфікований сигнал.
• Підвищена точність вимірювання за рахунок компенсації опору проводів (трипровідна схема).
• Можливість використання у промислових системах керування, вимірювання та сигналізації.
• Надійна робота в умовах промислових завад.

📌 Призначення:
Блок призначений для перетворення сигналів від термоперетворювачів опору (ТСМ 50М, ТСМ 100М, ТСМ 23 гр., Cu 50, Cu 100, ТСП 50П, ТСП 100П, ТСП 21 гр., Pt 50, Pt 100, Pt 500, Pt 1000) у стандартні уніфіковані аналогові сигнали:

• 🔌 Струму: 4…20 мА, 0…20 мА, 0…5 мА
• 🔋 Напруги: 0…10 В

Забезпечує 🛡 гальванічну ізоляцію між вхідними, вихідними колами та колом живлення для підвищення завадостійкості та електробезпеки.

⚙️ Основні характеристики:

• Підключення давачів: трипровідна схема підключення термоперетворювачів опору.
• Діапазони вимірюваних температур:
  • для мідних термоперетворювачів: –200…+200 °С
  • для платинових термоперетворювачів: –200…+850 °С (залежно від типу давача)
• Вихідні сигнали: уніфіковані аналогові сигнали струму або напруги з високою стабільністю та точністю.
• Живлення: 18…30 В DC.
• Клемники: гвинтові для надійного підключення.
• Гальванічна розв’язка: забезпечує електробезпеку та захист від перешкод між усіма електричними колами.

🔍 Функціональні особливості

• Лінійне перетворення сигналу термоперетворювача у відповідний вихідний уніфікований сигнал.
• Підвищена точність вимірювання за рахунок компенсації опору проводів (трипровідна схема).
• Можливість використання у промислових системах керування, вимірювання та сигналізації.
• Надійна робота в умовах промислових завад.

📌 Призначення:
Блок призначений для перетворення сигналів від термоперетворювачів опору (ТСМ 50М, ТСМ 100М, ТСМ 23 гр., Cu 50, Cu 100, ТСП 50П, ТСП 100П, ТСП 21 гр., Pt 50, Pt 100, Pt 500, Pt 1000) у сигнал токова петля 4…20 мА.

Забезпечує 🛡 гальванічну ізоляцію між вхідними, вихідними колами та колом живлення для підвищення завадостійкості та електробезпеки.

⚙️ Основні характеристики:

• Підключення давачів: трипровідна схема підключення термоперетворювачів опору.
• Діапазони вимірюваних температур:
  • для мідних термоперетворювачів: –200…+200 °С
  • для платинових термоперетворювачів: –200…+850 °С (залежно від типу давача)
• Вихідний сигнал: 4..20мА.
• Живлення: токова петля.
• Клемники: гвинтові для надійного підключення.
• Гальванічна розв’язка: забезпечує електробезпеку та захист від перешкод між усіма електричними колами.

🔍 Функціональні особливості

• Лінійне перетворення сигналу термоперетворювача у відповідний вихідний уніфікований сигнал.
• Підвищена точність вимірювання за рахунок компенсації опору проводів (трипровідна схема).
• Можливість використання у промислових системах керування, вимірювання та сигналізації.
• Надійна робота в умовах промислових завад.

📌 Призначення:
Блок призначений для перетворення сигналів від термоперетворювачів опору (ТСМ 50М, ТСМ 100М, ТСМ 23 гр., Cu 50, Cu 100, ТСП 50П, ТСП 100П, ТСП 21 гр., Pt 50, Pt 100, Pt 500, Pt 1000) у стандартні уніфіковані аналогові сигнали:

• 🔌 Струму: 4…20 мА, 0…20 мА, 0…5 мА
• 🔋 Напруги: 0…10 В

Забезпечує 🛡 гальванічну ізоляцію між вхідними, вихідними колами та колом живлення для підвищення завадостійкості та електробезпеки.

⚙️ Основні характеристики:

• Кількість каналів: два незалежних канали вимірювання та перетворення.
• Підключення давачів: трипровідна схема підключення термоперетворювачів опору.
• Діапазони вимірюваних температур:
  • для мідних термоперетворювачів: –200…+200 °С
  • для платинових термоперетворювачів: –200…+850 °С (залежно від типу давача)
• Вихідні сигнали: уніфіковані аналогові сигнали струму або напруги з високою стабільністю та точністю.
• Живлення: 18…30 В DC.
• Клемники: гвинтові для надійного підключення.
• Гальванічна розв’язка: забезпечує електробезпеку та захист від перешкод між усіма електричними колами.

🔍 Функціональні особливості

• Лінійне перетворення сигналу термоперетворювача у відповідний вихідний уніфікований сигнал.
• Підвищена точність вимірювання за рахунок компенсації опору проводів (трипровідна схема).
• Можливість використання у промислових системах керування, вимірювання та сигналізації.
• Надійна робота в умовах промислових завад.

📌 Призначення:
Блок призначений для перетворення сигналів від термоперетворювачів опору (ТСМ 50М, ТСМ 100М, ТСМ 23 гр., Cu 50, Cu 100, ТСП 50П, ТСП 100П, ТСП 21 гр., Pt 50, Pt 100, Pt 500, Pt 1000) у сигнал токова петля 4…20 мА.

Забезпечує 🛡 гальванічну ізоляцію між вхідними, вихідними колами та колом живлення для підвищення завадостійкості та електробезпеки.

⚙️ Основні характеристики:

• Кількість каналів: два незалежних канали вимірювання та перетворення.
• Підключення давачів: трипровідна схема підключення термоперетворювачів опору.
• Діапазони вимірюваних температур:
  • для мідних термоперетворювачів: –200…+200 °С
  • для платинових термоперетворювачів: –200…+850 °С (залежно від типу давача)
• Вихідний сигнал: 4..20мА.
• Живлення: токова петля.
• Клемники: гвинтові для надійного підключення.
• Гальванічна розв’язка: забезпечує електробезпеку та захист від перешкод між усіма електричними колами.

🔍 Функціональні особливості

• Лінійне перетворення сигналу термоперетворювача у відповідний вихідний уніфікований сигнал.
• Підвищена точність вимірювання за рахунок компенсації опору проводів (трипровідна схема).
• Можливість використання у промислових системах керування, вимірювання та сигналізації.
• Надійна робота в умовах промислових завад.

📌 Призначення
Блок призначений для перетворення сигналів від термопар ТЖК (J), ТХК (L), ТХКн (E), ТХА (K), ТПП10 (S), ТПР (B), ТВР (A-1) у стандартні уніфіковані аналогові сигнали:

• 🔌 Струму: 4…20 мА, 0…20 мА, 0…5 мА
• 🔋 Напруги: 0…10 В

Прилад виконує лінійне (не лінеаризована) перетворення вхідного сигналу у вихідний сигнал, що забезпечує масштабування показників у заданому діапазоні, але вносить додаткову похибку в середині діапазону вимірювання.

⚙️ Основні характеристики:

• Підтримувані типи термопар: J, L, E, K, S, B, A-1.
• Діапазони вимірюваних температур:
  • від 0 °С до +2000 °С (залежно від типу термопари).
• Вихідні сигнали: уніфіковані аналогові сигнали струму або напруги з високою стабільністю.
• Живлення: 18…30 В DC.
• Клемники: пружинного типу для швидкого та надійного підключення.
• Гальванічна розв’язка: забезпечує електробезпеку та захист від взаємних завад між усіма електричними колами.

🔍 Функціональні особливості:

• Лінійне масштабування сигналу термопари у відповідний вихідний сигнал (вхідний сигнал не лінеаризований).
• Захист вимірювального кола від промислових завад та перенапруг.
• Можливість використання у складі систем автоматизації, керування та моніторингу.
• Підвищена точність вимірювання в усьому діапазоні температур.
• Простий монтаж завдяки пружинним клемникам.

📌 Призначення
Блок призначений для перетворення сигналів від термопар ТЖК (J), ТХК (L), ТХКн (E), ТХА (K), ТПП10 (S), ТПР (B), ТВР (A-1) у стандартні уніфіковані аналогові сигнали:

• 🔌 Струму: 4…20 мА, 0…20 мА, 0…5 мА
• 🔋 Напруги: 0…10 В

Прилад виконує лінійне (не лінеаризована) перетворення вхідного сигналу у вихідний сигнал, що забезпечує масштабування показників у заданому діапазоні, але вносить додаткову похибку в середині діапазону вимірювання.

⚙️ Основні характеристики:

• Підтримувані типи термопар: J, L, E, K, S, B, A-1.
• Діапазони вимірюваних температур:
  • від 0 °С до +2000 °С (залежно від типу термопари).
• Вихідні сигнали: уніфіковані аналогові сигнали струму або напруги з високою стабільністю.
• Живлення: 18…30 В DC.
• Клемники: пружинного типу для швидкого та надійного підключення.
• Гальванічна розв’язка: ВІДСУТНЯ.

🔍 Функціональні особливості:

• Лінійне масштабування сигналу термопари у відповідний вихідний сигнал (вхідний сигнал не лінеаризований).
• Захист вимірювального кола від промислових завад та перенапруг.
• Можливість використання у складі систем автоматизації, керування та моніторингу.
• Підвищена точність вимірювання в усьому діапазоні температур.
• Простий монтаж завдяки пружинним клемникам.

📌 Призначення
Блок призначений для перетворення сигналів від термопар ТЖК (J), ТХК (L), ТХКн (E), ТХА (K), ТПП10 (S), ТПР (B), ТВР (A-1) у стандартні уніфіковані аналогові сигнали:

• 🔌 Струму: 4…20 мА, 0…20 мА, 0…5 мА
• 🔋 Напруги: 0…10 В

Прилад виконує лінійне (не лінеаризована) перетворення вхідного сигналу у вихідний сигнал, що забезпечує масштабування показників у заданому діапазоні, але вносить додаткову похибку в середині діапазону вимірювання.

⚙️ Основні характеристики:

• Кількість каналів: два незалежних канали вимірювання та перетворення.
• Підтримувані типи термопар: J, L, E, K, S, B, A-1.
• Діапазони вимірюваних температур:
  • від 0 °С до +2000 °С (залежно від типу термопари).
• Вихідні сигнали: уніфіковані аналогові сигнали струму або напруги з високою стабільністю.
• Живлення: 18…30 В DC.
• Клемники: гвинтові для надійного підключення.
• Гальванічна розв’язка: забезпечує електробезпеку та захист від взаємних завад між усіма електричними колами.

🔍 Функціональні особливості:

• Лінійне масштабування сигналу термопари у відповідний вихідний сигнал (вхідний сигнал не лінеаризований).
• Захист вимірювального кола від промислових завад та перенапруг.
• Можливість використання у складі систем автоматизації, керування та моніторингу.
• Підвищена точність вимірювання в усьому діапазоні температур.
• Простий монтаж завдяки пружинним клемникам.

📌 Призначення
Блок призначений для перетворення сигналів від термопар ТЖК (J), ТХК (L), ТХКн (E), ТХА (K), ТПП10 (S), ТПР (B), ТВР (A-1) у стандартні уніфіковані аналогові сигнали:

• 🔌 Струму: 4…20 мА, 0…20 мА, 0…5 мА
• 🔋 Напруги: 0…10 В

Прилад виконує лінійне (не лінеаризоване) перетворення вхідного сигналу у вихідний сигнал, що забезпечує масштабування показників у заданому діапазоні, але вносить додаткову похибку в середині діапазону вимірювання.

⚙️ Основні характеристики:

• Підтримувані типи термопар: J, L, E, K, S, B, A-1.
• Діапазони вимірюваних температур:
  • від 0 °С до +2000 °С (залежно від типу термопари).
• Вихідні сигнали: уніфіковані аналогові сигнали струму або напруги з високою стабільністю.
• Живлення: 18…30 В DC.
• Клемники: пружинного типу для швидкого та надійного підключення.
• Гальванічна розв’язка: забезпечує електробезпеку та захист від взаємних завад між усіма електричними колами.

🔍 Функціональні особливості:

• Лінійне масштабування сигналу термопари у відповідний вихідний сигнал (вхідний сигнал не лінеаризований).
• Захист вимірювального кола від промислових завад та перенапруг.
• Можливість використання у складі систем автоматизації, керування та моніторингу.
• Підвищена точність вимірювання в усьому діапазоні температур.
• Простий монтаж завдяки пружинним клемникам.

📌 Призначення:
Блок призначений для безперервного пропорційного перетворення сигналу від давачів взаємної індуктивності, побудованих на основі диференціального трансформатора, у стандартні уніфіковані аналогові сигнали:

• Струму: 4…20 мА, 0…20 мА, 0…5 мА
• Напруги: 0…10 В

Використовується у складі вимірювальних систем з такими приладами:

• Манометр – для вимірювання надлишкового тиску
• Дифманометр – для вимірювання різниці тисків
• Вакууметр – для вимірювання розрідження
• Мановакууметр – для вимірювання надлишкового тиску та розрідження
• Напоромір – для вимірювання малих надлишкових тисків до 40 кПа
• Інші прилади для вимірювання малих тисків та розріджень

⚙️ Функціональні можливості:

• 📏 Лінійне пропорційне перетворення індуктивного сигналу у стандартні аналогові вихідні сигнали струму або напруги.
• 🛡 Гальванічна ізоляція між вхідними, вихідними та живильними колами для підвищення надійності та захисту обладнання.
• 🔌 Підключення давачів з діапазоном вхідної індуктивності:
  • 0…10 мГн
  • –10…0…+10 мГн (симетричний діапазон)
• ⚡ Гнучкі варіанти живлення:
  • змінний струм: ~(220±22) В
  • постійний струм: 24 В DC, 120 мА
• 🔩 Клемник під гвинт для надійного монтажу в промислових умовах.

📌 Призначення:
Блок призначений для безперервного пропорційного перетворення сигналу від давачів взаємної індуктивності, побудованих на основі диференціального трансформатора, у стандартні уніфіковані аналогові сигнали:

• Струму: 4…20 мА, 0…20 мА, 0…5 мА
• Напруги: 0…10 В

Має семисегментний цифровий дисплеє для відображення поточних значень, стану роботи та аварійних повідомлень.
Має два дискретні виходи для сигналізації (релейні або транзисторні) та інтерфейс RS-485 з підтримкою протоколу Modbus RTU для інтеграції в системи автоматизації (PLC, SCADA, HMI).

⚙️ Функціональні можливості:

• 📏 Лінійне перетворення індуктивного сигналу у вихідний аналоговий сигнал стандартного типу.
• 🛡 Гальванічна ізоляція між входом, виходом та живленням.
• 🔌 Підтримка діапазонів вхідної індуктивності:
  • 0…10 мГн
  • –10…0…+10 мГн
• 📺 Семисегментний дисплей: індикація виміряних значень, аварійних станів.
• 🚨 Два виходи сигналізації з налаштовуваною логікою спрацювання.
• 🖧 Інтерфейс RS-485 з протоколом Modbus RTU для обміну даними з PLC, HMI, SCADA.
• ⚡Живлення:
  • змінний струм: ~(230±22) В
  • постійний струм: 24 В DC, 200 мА

📌 Призначення
Блок призначений для безперервного пропорційного перетворення сигналу надлишкового тиску стисненого повітря, що надходить від пневматичних вимірювальних пристроїв, у стандартні уніфіковані аналогові сигнали:

• 🔌 Струму: 4…20 мА, 0…20 мА, 0…5 мА
• 🔋 Напруги: 0…10 В

Підтримуються пневматичні датчики та перетворювачі, які вимірюють:

• тиск
• розрідження
• різницю тисків
• рівень рідини
• щільність рідини

⚙️ Функціональні можливості

• 📏 Лінійне перетворення пневматичного сигналу у вихідний електричний уніфікований сигнал.
• 🛡 Гальванічна ізоляція між входом, виходом та колом живлення для захисту та зниження впливу завад.
• 🔄 Гнучкий вибір діапазону вхідного сигналу:
  • 0…10 кПа
  • 0…50 кПа
  • 0…100 кПа
  • 20…100 кПа
  • 0…200 кПа
• 🔌 Універсальне живлення:
  • змінний струм: ~(220±22) В
  • постійний струм: 24 В DC, 50 мА
• 🔩 Гвинтовий клемник для надійного монтажу в промислових умовах.

📌 Призначення:
Блок призначений для безперервного пропорційного перетворення сигналу абсолютного або відносного тиску стисненого повітря, що надходить від пневматичних вимірювальних пристроїв, у стандартний уніфікований сигнал постійного струму 4…20 мА.
Живлення здійснюється за принципом токової петлі (loop-powered), що забезпечує простоту підключення та високу завадостійкість.

⚙️ Функціональні можливості:

• 📏 Лінійне пропорційне перетворення пневматичного сигналу у вихідний електричний сигнал 4…20 мА.
• 🛡 Гальванічна ізоляція між вхідним колом, вихідним сигналом і живленням.
• 🔄 Вибір діапазону вхідного сигналу:
  • 0…10 кПа
  • 0…50 кПа
  • 0…100 кПа
  • 20…100 кПа
  • 0…200 кПа
• 🔌 Живлення від токової петлі (loop-powered).
• 🔩 Гвинтовий клемник для надійного промислового підключення.

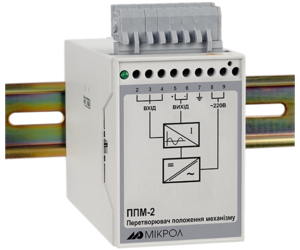

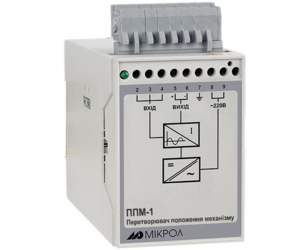

📌 Призначення:
Пристрій призначений для безперервного пропорційного перетворення сигналу положення вихідного вала електричного виконавчого механізму, обладнаного індуктивним датчиком, у стандартні уніфіковані аналогові сигнали:

• Струму: 4…20 мА, 0…20 мА, 0…5 мА
• Напруги: 0…10 В

Використовується у системах автоматизації для відображення, контролю та передавання інформації про поточне положення робочого органу виконавчих механізмів у PLC, SCADA та інші пристрої керування.

⚙️ Функціональні можливості:

• 📏 Лінійне пропорційне перетворення кута повороту вала виконавчого механізму у вихідний сигнал струму або напруги.
• 🛡 Гальванічна розв’язка між входом, виходом та колом живлення.
• 🔄 Підтримка двох типів діапазону повороту вала датчика:
  • 0…225°
  • 0…90°
• 🎯 Відповідність повного ходу вхідного сигналу куту повороту профільного кулачка вала датчика.
• 🔌 Два варіанти живлення:
  • змінний струм: ~(230±22) В
  • постійний струм: 24 В DC, 50 мА
• 🔩 Гвинтовий клемник для надійного промислового підключення.

📌 Призначення:
Пристрій призначений для безперервного пропорційного перетворення сигналу положення вихідного валу електричного виконавчого механізму, обладнаного двохпровідним резистивним датчиком положення, у стандартні уніфіковані аналогові сигнали:

• Струму: 4…20 мА, 0…20 мА, 0…5 мА
• Напруги: 0…10 В

Використовується у системах автоматизації та керування для передачі даних про кутове положення робочого органу у контролери PLC, панелі HMI та SCADA-системи.

⚙️ Функціональні можливості:

• 📏 Лінійне пропорційне перетворення зміни опору датчика у вихідний сигнал струму або напруги.
• 📐 Діапазон вимірювання вхідного сигналу: 0…500 Ом.
• 🔌 Тип підключення датчика: двохпровідне.
• 🛡 Гальванічна розв’язка: відсутня.
• 🔄 Підтримка стандартних вихідних сигналів для промислової автоматизації.
• ⚡ Живлення від постійної напруги 24 В DC, споживаний струм не більше 35 мА.
• 🪛 Пружинний клемник для швидкого та надійного підключення у промислових умовах.

📌 Призначення:
Пристрій призначений для безперервного пропорційного перетворення сигналу положення вихідного валу електричного виконавчого механізму, обладнаного трипровідним резистивним датчиком положення, у стандартні уніфіковані аналогові сигнали:

• Струму: 4…20 мА, 0…20 мА, 0…5 мА
• Напруги: 0…10 В

Використовується у системах автоматизації та керування для передачі даних про кутове положення робочого органу у контролери PLC, панелі HMI та SCADA-системи.

⚙️ Функціональні можливості:

• 📏 Лінійне пропорційне перетворення зміни опору датчика у вихідний сигнал струму або напруги.
• 📐 Діапазон вимірювання вхідного сигналу: 0…20000 Ом.
• 🔌 Тип підключення датчика: трипровідне.
• 🛡 Гальванічна розв’язка: відсутня.
• 🔄 Підтримка стандартних вихідних сигналів для промислової автоматизації.
• ⚡ Живлення від постійної напруги 24 В DC, споживаний струм не більше 35 мА.
• 🪛 Пружинний клемник для швидкого та надійного підключення у промислових умовах.

📌 Призначення:
Пристрій призначений для безперервного пропорційного перетворення сигналу положення вихідного вала електричного виконавчого механізму, обладнаного трипровідним резистивним датчиком, у стандартні уніфіковані аналогові сигнали:

• Струму: 4…20 мА, 0…20 мА, 0…5 мА
• Напруги: 0…10 В

Використовується у системах автоматизації для відображення, контролю та передавання інформації про поточне положення робочого органу виконавчих механізмів у PLC, SCADA та інші пристрої керування.

⚙️ Функціональні можливості:

• 📏 Лінійне пропорційне перетворення зміни опору датчика у вихідний сигнал струму або напруги.
• 📐 Діапазон вимірювання вхідного сигналу: 0…1000 Ом.
• 🛡 Гальванічна розв’язка: між входом, виходом та колом живлення.
• 🎯 Відповідність повного ходу вхідного сигналу куту повороту профільного кулачка вала датчика.
• 🔌 Два варіанти живлення:
  • змінний струм: ~(230±22) В
  • постійний струм: 24 В DC, 50 мА
• 🔩 Гвинтовий клемник для надійного промислового підключення.

📌 Призначення
Блок призначений для лінійного перетворення зміни величини опору у діапазоні від 0 до 100 кОм у стандартний уніфікований сигнал струму 4…20 мА.
Живлення здійснюється за принципом токової петлі (loop-powered), що дозволяє мінімізувати кількість з’єднань та забезпечити високу завадостійкість.

⚙️ Функціональні можливості:

• 📏 Лінійне масштабування зміни опору в заданому діапазоні (0…100 кОм) у вихідний сигнал 4…20 мА.
• 🔌 Двопровідна або трипровідна схема підключення потенціометричних або резистивних давачів.
• 🛡 Висока завадостійкість завдяки живленню по токовій петлі та оптимальній схемотехніці.
• 🔩 Клемник під гвинт для надійного з’єднання у промислових умовах.
• 🎯 Висока точність та стабільність перетворення навіть при довгих лініях зв’язку.
• 🖧 Можливість інтеграції у стандартні системи автоматизації з аналоговими входами.

📌 Призначення
Блок призначений для лінійного перетворення зміни величини опору у діапазоні від 0 до 100 кОм у стандартний уніфікований сигнал струму 4…20 мА.
Живлення здійснюється за принципом токової петлі (loop-powered), що дозволяє мінімізувати кількість з’єднань та забезпечити високу завадостійкість.

⚙️ Функціональні можливості:

• 2️⃣ Кількість каналів: два незалежних канали вимірювання та перетворення.
• 📏 Лінійне масштабування зміни опору в заданому діапазоні (0…100 кОм) у вихідний сигнал 4…20 мА.
• 🔌 Двопровідна або трипровідна схема підключення потенціометричних або резистивних давачів.
• 🛡 Висока завадостійкість завдяки живленню по токовій петлі та оптимальній схемотехніці.
• 🔩 Клемник під гвинт для надійного з’єднання у промислових умовах.
• 🎯 Висока точність та стабільність перетворення навіть при довгих лініях зв’язку.
• 🖧 Можливість інтеграції у стандартні системи автоматизації з аналоговими входами.
