Головна Сенсорні панелі оператора Weintek Без екранні (Scada HMI), серія cMT:

Web сервер HMI з функцією Codesys

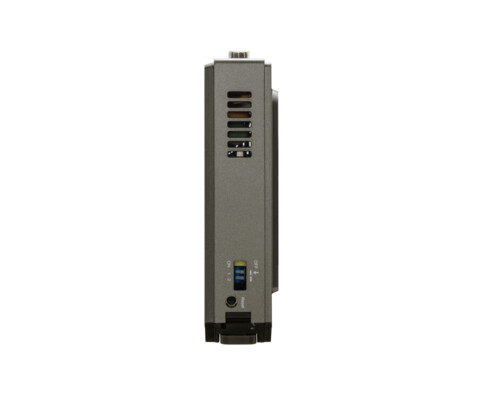

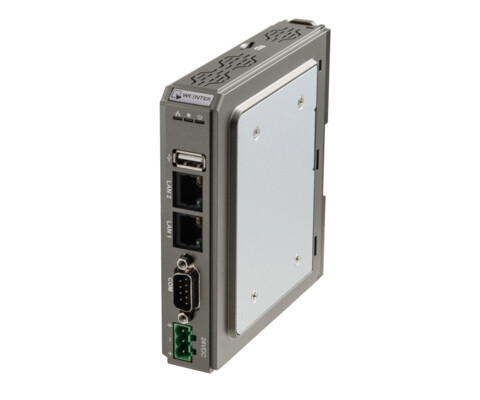

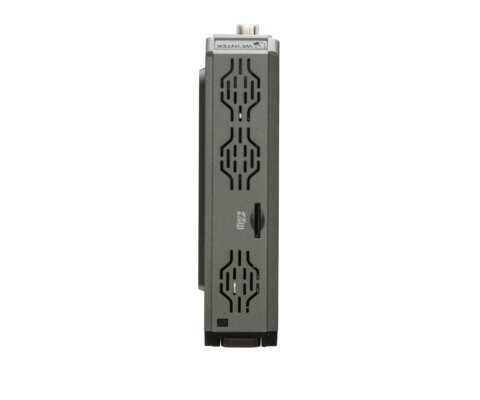

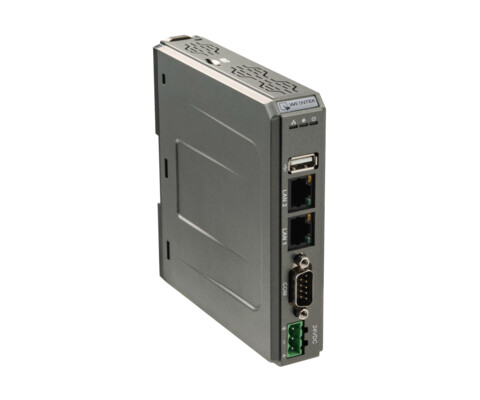

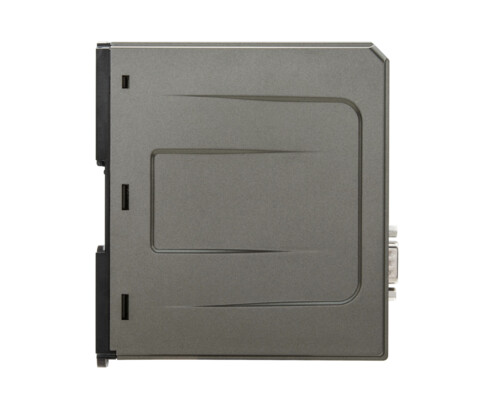

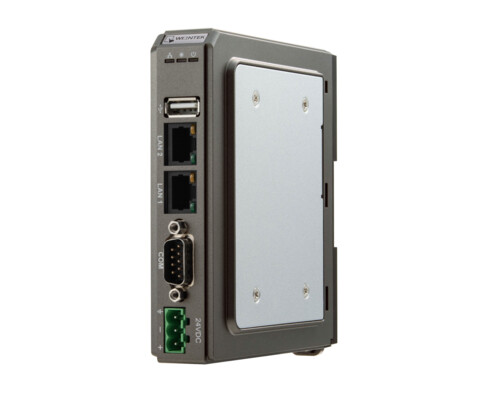

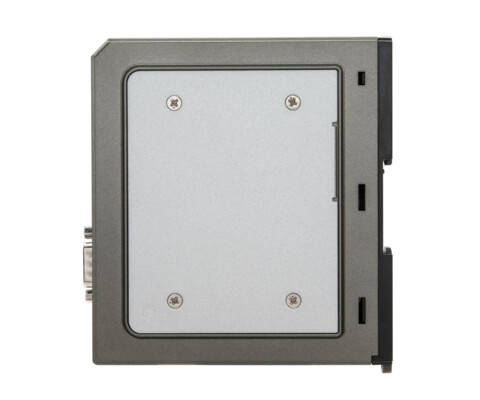

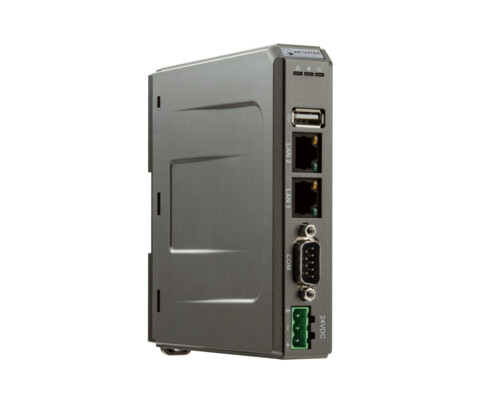

cMT-SVRX-820 Web сервер HMI з функцією Codesys

Оберіть модифікацію:

cMT-SVR-100

cMT-SVR-102

cMT-SVR-200

cMT-SVRX-820

Код замовлення:

cMT-SVRX-820

Кількість:

На складі

cMT-SVRX-820 від Weintek — це високопродуктивний сервер візуалізації, призначений для побудови сучасних систем автоматизації. Він забезпечує централізовану обробку, моніторинг і візуалізацію технологічних процесів, дозволяючи операторам та інженерам отримувати доступ до даних у реальному часі з будь-якого місця.
👉 Додатково, пристрій може працювати з CODESYS (опційно), що перетворює його на повноцінний PLC-контролер із підтримкою стандарту IEC 61131-3.

1️⃣ Концепція "Faceless HMI" та віддаленого керування:

📟 Моделі без екрану виконують роль HMI-сервера.
📱 Взаємодія з оператором через iOS / Android додатки або ПК (cMT Viewer).
🔑 Підтримка Weincloud EasyAccess 2.0 (опція) — безпечний VPN-доступ та віддалений моніторинг.

2️⃣ Підтримка широкого спектра протоколів і підключень:

🔌 300+ драйверів для PLC, контролерів та приладів.
🌐 Подвійні Ethernet-порти для відаленого підключення та опитування пристроїв.
📡 RS-232 / RS-485 для з'єднання зі старими або спеціалізованими пристроями.
📤 Протоколи: Modbus TCP/RTU, OPC UA, MQTT, FTP, HTTP/HTTPS, SQL, SNMP.

3️⃣ Потужна платформа обробки даних:

💾 Логування та архівування даних на microSD / USB.
🔄 Лінійне масштабування, математична та логічна обробка без змін у PLC.
📊 Підтримка Data Sampling, Event Logging, Recipes, Scheduler.

4️⃣ Розширена візуалізація та інтерфейс:

🎨 Проєктування в EasyBuilder Pro з анімаціями, трендами та мнемосхемами.
📺 Виведення даних на локальні або віддалені дисплеї та мобільні пристрої.
✔️ Опція CODESYS 🧩 — робота як PLC-контролер зі стандартом IEC 61131-3.

5️⃣ Мережеві та IIoT-функції:

☁️ MQTT Client/Server/Publisher для хмарних сервісів.
🖧 OPC UA Server для інтеграції з іншими платформами.
📂 SQL Database — робота з базами даних.
🌍 RESTful API для веб-систем.

6️⃣ Модульність і масштабованість:

👥 Одночасне підключення кількох cMT Viewer.
📶 Модулі розширення (Wi-Fi, I/O).
🔍 Модельний ряд:
- cMT-SVR — сервер HMI без екрану.
- cMT-HDMI — вивід на HDMI-дисплей.
- cMT-FHDX — Full HD контролер.

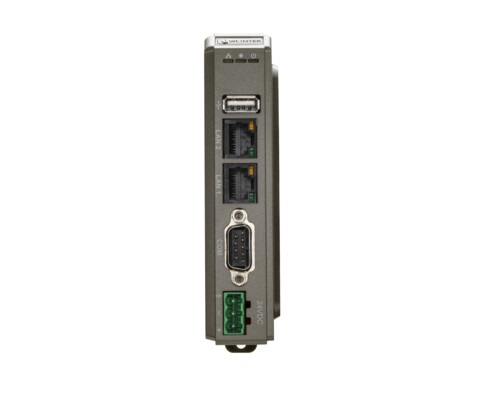

Інтерфейси:

2×Ethernet 10/100 Мбіт/с (RJ‑45)
1×COM1: RS‑232
1×COM2: RS‑485 2W/4W
1×COM3: RS‑485 2W
1×USB 2.0
SD

Живлення:

24 В DC (допустимий діапазон 18…28 В)
Споживання: ~850мА при 24 В

Опції:

Weincloud
EasyAccess 2.0
Codesys 3.5

Продавець

Запит на прайс Weintek

Усі характеристики

Тільки відмінності

cMT-SVR-100

cMT-SVR-102

cMT-SVR-200

cMT-SVRX-820

Дисплей

Діагональ:

Відсутній

Загальна інформація:

Функціонал:

Dashboard
MQTT
3G/4G Dongle
Web Interface
WebView
VNC Viewer
OPC UA
Database Server
IP/USB Camera
FTP File Transfer
SQL Query

Dashboard
MQTT
3G/4G Dongle
Web Interface
WebView
VNC Viewer
OPC UA
Database Server
IP/USB Camera
FTP File Transfer
SQL Query
EasyAccess 2.0

Dashboard
MQTT
3G/4G Dongle
Web Interface
WebView
VNC Viewer
OPC UA
Database Server
IP/USB Camera
FTP File Transfer
SQL Query

Dashboard
MQTT
3G/4G Dongle
Web Interface
WebView
VNC Viewer
OPC UA
Database Server
CODESYS PLC
IP/USB Camera
FTP File Transfer
SQL Query

Підтримуване ПЗ:

EasyBuilder Pro версії 6.07.01 або новіші

Память

Постійна (Flash):

256 Mбайт

4 Гбайт

Оперативна (RAM):

256 Mбайт

1 Гбайт

Процесор

Тип процесора:

Quad-core RISC

Інтерфейси:Слот карти пам'яті:
Не комплектується
Не комплектується
Не комплектується
Не комплектується
USB хост:
USB 2.0 x 1
USB 2.0 x 1
USB 2.0 x 1
USB 2.0 x 1
Ethernet:
2 шт: 10/100 Base-T x 1
2 шт: 10/100 Base-T x 1
1 шт: 10/100 Base-T x 1
 1: WiFi IEEE 802.11 b/g/n
2 шт: 10/100 Base-T x 1
COM Port:
1  шт: RS-232 2W
 1  шт: RS-232 4W
 2 шт: RS-485 2W
 1 шт: RS-485 4W
1  шт: RS-232 2W
 1  шт: RS-232 4W
 2 шт: RS-485 2W
 1 шт: RS-485 4W
1  шт: RS-232 2W
 1  шт: RS-232 4W
 2 шт: RS-485 2W
 1 шт: RS-485 4W
1  шт: RS-232 2W
 1  шт: RS-232 4W
 2 шт: RS-485 2W
 1 шт: RS-485 4W
CAN Bus:
Не комплектується
Не комплектується
Не комплектується
Не комплектується
Аудіовихід:
Не комплектується
Не комплектується
Не комплектується
Не комплектується
HDMI:
Не комплектується
Не комплектується
Не комплектується
Не комплектується

Електричні дані:

Живлення:

24±20%В (DC)

Споживання:

230 мA

450 мA

850 мA

Гальванічна ізоляція:

Так, інтерфейси і живлення ізольовані

Міцність ізоляції:

500 VAC (1 хв.)

Корпус:

Матеріал:

Пластик

Габаритні розміри (ШхВхГ), мм:

27 x 130 x 115

"Маса, кг:"

0.2

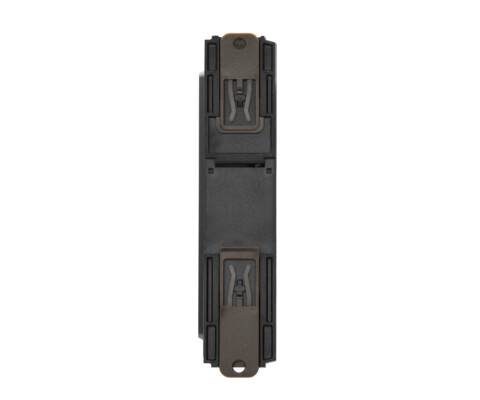

Тип монтажу:

DIN-рейку 35 мм

Умови експлуатації:

Ступінь захист:

IP20

Температура зберігання:

-20° ~ 60°C

Робоча температура:

0° ~ 50°C

Відносна вологість:

10 % ~ 90 % (без конденсації)

Рекламні матеріали

Cерія cMTX

UA Series cMT X Brochur 11.96 MB PDF

Документація

cMT-SVRX-820

UA DataSheet cMT-SRVX-820 490.22 KB PDF

Інструкція

cMT-SVRX-820

UA Installation Instruction cMT-SVRX-820 400.75 KB PDF

Інше

cMT-SVRX-820

UA Certificate of Conformity cMT-SVRx-820 155.47 KB PDF

Програмне забезпечення

Таргет файли cMT+CODESYS Package:

UA Таргет-файл для CODESYS для cMT панелей 14.83 MB ZIP

EasyAccess 2.0

UA EasyAccess 2.0 (PC) 72.37 MB ZIP

UA EasyAccess datasheet 775.25 KB PDF

cMT-Viewer

UA cMT-Viewer soft 58.03 MB ZIP

UA cMT-Viewer user manual 1.62 MB PDF
