Головна Вимірювачі-індикатори Знято з виробництва:

Індикатор - вимірювач технологічних параметрів, двоканальний

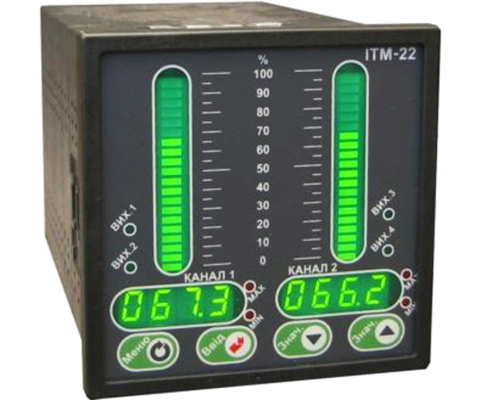

ІТМ-22 Індикатор - вимірювач технологічних параметрів, двоканальний

Оберіть модифікацію:

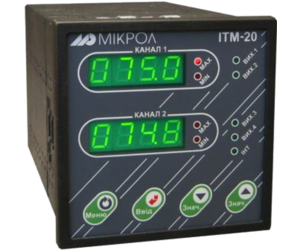

ІТМ-20

ІТМ-22

Код замовлення:

ІТМ-22

Кількість:

Знято з виробництва, замінаІТМ-322

ІТМ-22 — це універсальний двоканальний індикатор, призначений для вимірювання температури 🌡️, тиску ⛽, вологості 💧, рівня 📏, витрати 💨 та інших фізичних величин у промислових системах автоматизації.
Забезпечує точне вимірювання, локальну індикацію та передачу даних у системи диспетчеризації.

🔧 Функціональні можливості:

Вимірювання фізичних величин — підтримка уніфікованих датчиків із вихідним сигналом струму (0–5 мА, 4–20 мА) або напруги (0–10 В).
Масштабування шкали — гнучке налаштування відображення у потрібних одиницях: °C, бар, %, мм, м³/год тощо.
Цифрова фільтрація та лінійна корекція — забезпечують стабільність показів навіть при шумових перешкодах.
Сигналізація перевищення меж — до двох дискретних виходів ⚠️ для спрацювання реле або керування виконавчими пристроями.
Яскрава індикація — чотирирозрядний 7-сегментний LED-дисплей 🔢 забезпечує чітке зчитування навіть при сильному освітленні та вертикальному барграфі;
RS-485 (Modbus RTU) — двосторонній зв’язок 📡 у режимі Slave.
Підключення сигналів — усі вхідні та вихідні сигнали підключаються через проміжний клемник КБЗ-16-17 або КБЗ-20-12 🧰, що забезпечує швидкий монтаж, зручне обслуговування та надійний контакт.

Вхідний сигнал:

к-сть: 2
уніфіковані сигнали

Дискретні вихода:

к-сть: 4
транзистор ОК: до 40В, 100мА
реле: до 230В, 8А.

Інтерфейси:

RS-485
протокол Modbus RTU

Живлення:

~ 100 В до ~ 242 В, 6 ВA
= 18 В до 36 В, 250 мА

Монтаж:

щитовий
96х96х190 мм

Продавець

від

14 135 ₴

з ПДВ

Оберіть модифікацію та заповніть код замовлення

Усі характеристики

Тільки відмінності

ІТМ-20

ІТМ-22

Загальна інформація:

Тип приладу:

Технологічний індикатор

Додаткові функції:

Перетворення вхідного сигналу
Сигналізація

Аналогові вхідні сигнали:Кількість аналогових входів:
1
1
Типи вхідних давачів та сигналів:
0-5 мА , 0-20 мА , 4-20 мА
 0-10 В
0-5 мА , 0-20 мА , 4-20 мА
 0-10 В
Межа основної зведеної похибки вимірювання:
≤ 0.5 %
≤ 0.5 %
Час опитування входу:
до 0.1 секунди
до 0.1 секунди
Гальванічна ізоляція:
• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
Перехід на інший тип давача:
Можлива користувачем, потребує калібрування
Можлива користувачем, потребує калібрування

Дискретні вхідні сигнали:

Кількість дискретних входів:

Не комплектується

Аналогові вихідні сигнали:

Кількість виходів:

Не комплектується

Тип виходу:

Не комплектується

Діапазони можливих вихідних сигналів:

Не комплектується

Межа основної зведеної похибки формування вихідного сигналу:

Не комплектується

Дискретні вихідні сигнали:

Кількість дискретних виходів:

Типи дискретних виходів:

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А
• Твердотільне реле: до 60 В, 1 А

Інтерфейси:

Інтерфейс обміну даними:

RS-485

Протокол обміну даних:

Modbus RTU

Індикація:

Тип індикації:

Семисегментна, цифрова

Точність індикації:

Чотири розряди

Чотири розряди
Вертикальний барграф

Електричні дані:Напруга живлення:
Змінного струму: 230 В
 Постійного струму: 24 В
Змінного струму: 230 В
 Постійного струму: 24 В
Споживана потужність:
Змінного струму: ≤ 6 ВА
 Постійного струму:  не більше 250 мА
Змінного струму: ≤ 6 ВА
 Постійного струму:  не більше 250 мА
Наявність вбудованого джерела живлення входів:
Не комплектується
Не комплектується
Енергонезалежна пам'ять:
Так, EEPROM
Так, EEPROM
Гальванічна розв'язка:
• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 1500 В
• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 1500 В

Корпус:

Тип монтажу:

Щитовий

Розмір корпусу (ВхШхГ):

96х96х190 мм

Маса, не більше:

не більше 0,35 кг

Ступінь захисту:

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

Документація

ІТМ-22

UA Настанова щодо експлуатування, ІТМ-22, v1.12 2.14 MB PDF

Програмне забезпечення

Інсталяція MIK-Configurator:

UA Інсталяційний архів, v3.026 130.67 MB ZIP

Настанова щодо експлуатування MIK-Configurator:

UA Настанова щодо експлуатування 1.46 MB PDF
