Двоканальний мікропроцесорний ПІД регулятор

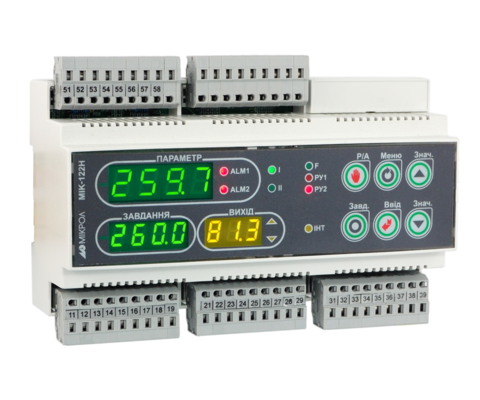

МІК-122Н Двоканальний мікропроцесорний ПІД регулятор

Оберіть модифікацію:

Код замовлення:

МІК-122Н
AA
Тип першого вхідного сигналу:
ВВ
Тип другого вхідного сигналу:
С1
Діапазон першого вихідного аналогового сигналу:
С2
Діапазон другого вихідного аналогового сигналу:
DD
Тип вихідних дискретних сигналів:
U
Напруга живлення:

Кількість:

Доступний для замовлення

Двоканальний мікропроцесорний регулятор МІК-122Н призначений для автоматичного регулювання та контролю технологічних параметрів у промислових процесах. Забезпечує ручне та автоматичне регулювання технологічних параметрів: температури, тиску, рівня, вологості, витрати та інших фізичних величин у різних галузях промисловості. Передбачено два незалежних ПІД регулятори.

⚙️ Функціональні можливості:

📊 Вимірювання та індикація:

  • два універсальних входи, для вимірювання температури або інших фізичних величин (тиску, вологості, витрати, рівня тощо). Зміна на інший тип давача, можлива, але потребує калібрування та зміни положення перемичок на платі входів;
  • індикація поточних значень та стану процесу регулювання;
  • масштабування шкали вхідного сигналу;
  • цифрова фільтрація та корекція вхідного сигналу.

📈 Режими регулювання:

  • два незалежні ПІД регулятори;
  • забезпечує підтримання стабільного значення параметра за заданими уставками;
  • реалізує:
    • ПІД-регулювання: аналогове, імпульсне та ШІМ;
    • Двопозиційного (ON/OFF) та трипозиційне керування;
  • ​керування в ручному режимі, з передньої панелі приладу;
  • формування сигналів керування для виконавчих механізмів (наприклад, електроклапанів, твердотілих реле, частотників).

🚨 Сигналізація:

  • функція сигналізації про вихід вимірювального параметра за встановлені межі, з спрацюванням дискретних виходів;
  • лінійне перетворення вхідного сигналу у вихідний аналоговий сигнал уніфікованого типу.

🔄 Додаткові можливості:

  • інтерфейси: RS-485;
  • протоколи: Modbus RTU;
  • Монтаж на DIN-рейку.
Вхідний сигнал:
  • к-сть: 2
  • уніфіковані сигнали
  • напруга
  • термоперетворювачі опору
  • термопари
Аналоговий вихід:
  • к-сть: 2
  • уніфіковані сигнали
Дискретні вихода:
  • к-сть: 4
  • транзистор
  • перекидне реле
  • оптосимістор.
Інтерфейси:
  • RS-485
  • протокол Modbus RTU
Живлення:
  • ~ 100 В до ~ 242 В, 7.0 ВA
  • = 18 В до 36 В, 250 мА
Монтаж:
  • DIN-рейка
  • 110х160х58 мм
Продавець

від

16 932

з ПДВ

Оберіть модифікацію та заповніть код замовлення

МІК-322-К7

МІК-122

МІК-122Н

МІК-22

Загальна інформація:

Тип регулювання:

Двопозиційний (ON/OFF)
Трипозиційний
Аналоговий ПІД регулятор
Імпульсний ПІД регулятор
ШІМ ПІД регулятор
Синхронне ПІД регулювання двох контурів

Двопозиційний (ON/OFF)
Трипозиційний
Аналоговий ПІД регулятор
Імпульсний ПІД регулятор
ШІМ ПІД регулятор

Двопозиційний (ON/OFF)
Трипозиційний
Аналоговий ПІД регулятор
Імпульсний ПІД регулятор
ШІМ ПІД регулятор

Двопозиційний (ON/OFF)
Трипозиційний
Аналоговий ПІД регулятор
Імпульсний ПІД регулятор

Кількість незалежних регуляторів:

2

2

2

2

Додаткові функції:

Автоналаштування
Сигналізатор
Перетворювач
Математичні функції

Сигналізатор
Перетворювач

Сигналізатор
Перетворювач

Сигналізатор
Перетворювач
Зворотній зв'язок

Аналогові вхідні сигнали:

Кількість аналогових входів:

2

2

2

2

Тип входу:

уніфіковані: пасивний
термоопір: трьохпровідне підключення

уніфіковані: пасивний
термоопір: трьохпровідне підключення

уніфіковані: пасивний
термоопір: трьохпровідне підключення

уніфіковані: пасивний
термоопір: трьохпровідне підключення

Типи вхідних давачів та сигналів:

0-5 мА , 0-20 мА , 4-20 мА , -5-5 мА , -20-20 мА
0-10 В , 0-100 мВ , -10-10 В , -100-100 мВ
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
ТХА (K), ТХК (L), ТНН (N), ТЖК (J), ТПП 10 (S), ТПП (R), ТПР (B), ТМКн (T), ТХКн (E), ТВР -1(A-1), ТВР -2(A-2), ТВР -3(A-3), ВР20(А), ВР22(С)
0-150 Ом , 0-300 Ом , 0-1200 Ом , 0-2500 Ом

0-5 мА , 0-20 мА , 4-20 мА
0-2 В, 0-10 В, 0-75 мВ, 0-200 мВ
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
ТХА (K), ТХК (L), ТЖК (J), ТПП 10 (S), ТПР (B), ТМКн (T), ТВР -1(A-1)
0-1000 Ом

0-5 мА , 0-20 мА , 4-20 мА
0-2 В, 0-10 В, 0-75 мВ, 0-200 мВ
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100
ТХА (K), ТХК (L), ТЖК (J), ТПП 10 (S), ТПР (B), ТМКн (T), ТВР -1(A-1)

0-5 мА , 0-20 мА , 4-20 мА
0-2 В, 0-10 В, 0-75 мВ, 0-200 мВ
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
ТХА (K), ТХК (L), ТЖК (J), ТПП 10 (S), ТПР (B), ТМКн (T), ТВР -1(A-1)
0-1000 Ом

Межа основної зведеної похибки вимірювання:

≤ 0.2
≤ 0.4 % (при переході на інший тип давача, без калібрування)

≤ 0.2

≤ 0.2

≤ 0.2

Час опитування входу:

до 0.1

до 0.1

до 0.1

до 0.1

Гальванічна ізоляція:

• Вхід ізольований від інших кіл.

• Вхід ізольований від інших кіл.

• Вхід ізольований від інших кіл.

• Вхід ізольований від інших кіл.

Перехід на інший тип давача:

Перехід на інший тип давача, можливий користувачем. Без необхідності калібрування.

Можлива користувачем, потребує калібрування

Можлива користувачем, потребує калібрування

Можлива користувачем, потребує калібрування

Дискретні вхідні сигнали:

Кількість дискретних входів:

2

2

2

2

Рівні сигналів спрацювання:

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО 18-30 В

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО: 18-30 В

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО 18-30 В

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО 18-30 В

Споживання входу:

≤ 10 мА

≤ 10 мА

≤ 10 мА

≤ 10 мА

Аналогові вихідні сигнали:

Кількість виходів:

2 (опція)

2

2

1

Тип виходу:

активний

активний

активний

активний

Діапазони можливих вихідних сигналів:

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

Межа основної зведеної похибки формування вихідного сигналу:

≤ 0.2 %

≤ 0.2 %

≤ 0.2 %

≤ 0.2 %

Дискретні вихідні сигнали:

Кількість дискретних виходів:

до 6

4

4

4

Типи дискретних виходів:

• NPN Транзистор: до 40В, 100мА
• Замикаючі реле: до 230В, 5А (при умові замовлення 4Р)
• Перемикаюче реле: до 230В, 8А (до 2)

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А
• Оптосимістор: до 300В, 0.7А

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А

• NPN Транзистор: до 40В, 100мА (КБЗ-25-11)
• Перемикаюче реле: до 230В, 8А (КБЗ-28Р-11)
• Оптосимістор: до 300В, 0.7А (КБЗ-28С-11)
• Твердотільне реле: до 60В, 1.0АAC/ADC (КБЗ-28К-11)

Інтерфейси:

Інтерфейс обміну даними:

RS-485
USB

RS-485

RS-485

RS-485

Протокол обміну даних:

Modbus RTU

Modbus RTU

Modbus RTU

Modbus RTU

Індикація:

Тип індикації:

Семисегментна, цифрова

Семисегментна, цифрова

Семисегментна, цифрова

Семисегментна, цифрова

Точність індикації:

Чотири розряди

Чотири розряди

Чотири розряди

Чотири розряди

Електричні дані:

Напруга живлення:

Змінного струму: 230 В
Постійного струму: 24 В

Змінного струму: 230 В
Постійного струму: 24 В

Змінного струму: 230 В
Постійного струму: 24 В

Змінного струму: 230 В
Постійного струму: 24 В

Споживана потужність:

Змінного струму: не більше 7.0 ВА
Постійного струму: не більше 350 мА

Змінного струму: не більше 8.3 ВА
Постійного струму: не більше 350 мА

Змінного струму: не більше 7.0 ВА
Постійного струму: не більше 250 мА

Змінного струму: не більше 8.5 ВА
Постійного струму: не більше 250 мА

Наявність вбудованого джерела живлення входів:

Так, опція, при умові замовлення
= 24 В, 25 мА

Так, опція, при умові замовлення
= 24 В, 25 мА

Так, опція, при умові замовлення
= 24 В, 25 мА

Так, опція, при умові замовлення
= 24 В, 25 мА

Енергонезалежна пам'ять:

Так, EEPROM

Так, EEPROM

Так, EEPROM

Так, EEPROM

Гальванічна розв'язка:

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В

Корпус:

Тип монтажу:

Щитовий

Щитовий

DIN-рейку

Щитовий

Розмір корпусу (ВхШхГ):

96х96х135 мм

96х96х135 мм

110х160х58 мм

96х96х135 мм

Маса, не більше:

не більше 0,6 кг

не більше 0,35 кг

не більше 0,5 кг

не більше 0,35 кг

Ступінь захисту:

IP30

IP30

IP30

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С
